Пюпітр для кулінарних книг своїми руками

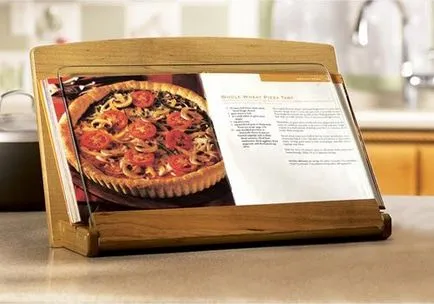

Ваш улюблений шеф-кухар оцінить важкий екран з загартованого скла, який легко чиститься і утримує сторінки книги в розгорнутому вигляді. У нижній лоток шириною 76 мм можна вставити будь-яку, навіть саму товсту книгу рецептів. Коли приготування страв буде закінчено, пюпітр складається для компактного зберігання.

Почніть з задника і підстави

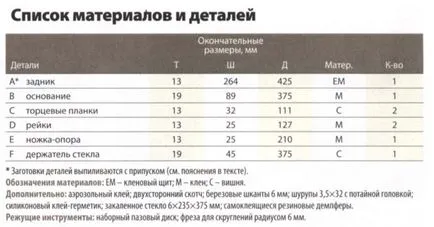

1. З планок товщиною 13 мм склейте щитову заготовку розміром 280 × 445 мм для задника А. Обпиляєте заготовку до остаточних розмірів, зазначених в «Списку матеріалів».

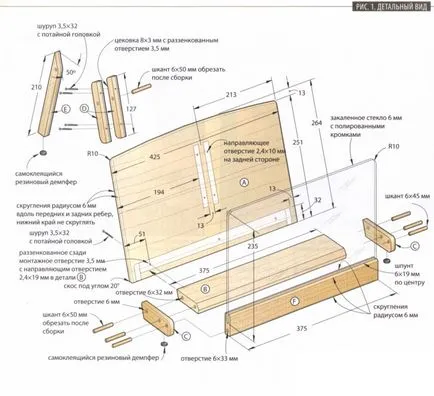

2. Обпиляєте уздовж нижньої кромки задника скіс під кутом 20 ° (рис. 1). Розмітьте дугу у верхнього краю задника за допомогою гнучкого лекала або планки довжиною близько 500 мм. Потім розмітьте заокруглення радіусом 10 мм у верхніх кутів. Обпиляєте верхню частину задника по контуру і гладко відшліфуйте кромки.

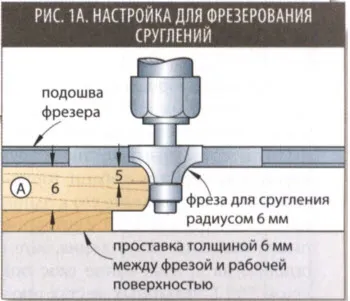

3. Налаштуйте фрезер (рис. 1а) і зробіть заокруглення радіусом 6 мм уздовж верхньої і бічних крайок задника (рис. 1).

4. Випиляєте заготівлю підстави В. Зробіть копії шаблонів підстави і за допомогою аерозольного клею прикріпіть їх до торців заготовки. Обпиляєте скоси уздовж кромок в послідовності, зазначеної на шаблоні. Залагодити шаблони і гладко відшліфуйте підставу.

5. Випиляєте торцеві планки С і з'єднайте їх разом, використовуючи двосторонній скотч (літали повинні бути дзеркальними копіями один одного). Скопіюйте шаблон торцевої планки і приклейте його до однієї зі сторін пакета деталей. Стрічковою пилкою випиляєте заокруглення, потім обпиляєте на іншому кінці скіс підлогу кутом 20 °. У зазначених місцях просвердлите отвори діаметром 6 мм. Отфрезеруйте заокруглення радіусом 6 мм уздовж зовнішньої кромки кожної торцевої планки. Розділіть літали і гладко відшліфуйте.

6. Приклейте торцеві планки З до основи В. вирівнявши верхні і задні краю. Зафіксуйте збірку струбцинами.

7. Від круглого березового стержня-шканта діаметром 6 мм відпиляйте чотири відрізка довжиною 50 мм. Через отвори планок З просвердлите в підставі отвори 6 × 32 мм (рис. 1). Вклейте шканти в отвори. Коли клей висохне, обпиляєте виступаючі кінці шкантів і відшліфуйте врівень з поверхнею.

8. На задній стороні задника А розмітьте центри трьох отворів для шурупів, що скріплюють задник з підставою В (рис. 1 і 1b).

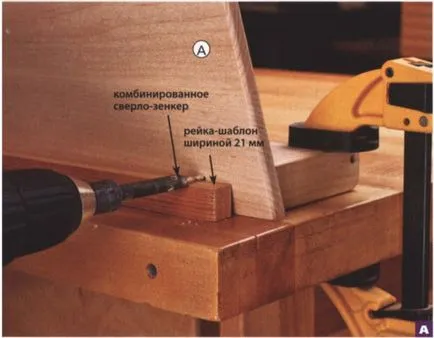

9. Випиляєте з обрізків рейку розміром 19x21x380 мм для використання в якості сверлильного шаблону. Закріпіть зібране підставу В / С струбцинами на верстаті. Розмістіть задник А. як зазначено на малюнку. За допомогою рейки-шаблона просвердлите отвори діаметром 2,4 мм по зробленим раніше мітках (фото А). Видаліть рейку-шаблон, просвердлите глибше напрямні отвори і раззенкуйте. Приклейте задник до основи і вверніть шурупи.

Спираючи свердло на рейку-шаблон, просвердлите отвір в заднику А. Зупиніть свердління, коли зенкер комбінованого свердла торкнеться рейки.

Додайте задню опору і утримувач скла

1. Випиляєте рейки D і з'єднайте їх двостороннім скотчем. Зробіть копію шаблону і приклейте її до лицьовій стороні однієї з заготовок. Стрічковою пилкою обпиляєте заокруглення радіусом 13 мм і гладко відшліфуйте. Просвердлите через обидві літали отвір діаметром 6 мм, а потім монтажні отвори в зазначених місцях. Розділіть літали і остаточно їх відшліфуйте.

2. Випиляєте задню ніжку-опору Е. Зробіть копію шаблону ніжки і прикріпіть її до заготівлі. Обпиляєте скіс підлогу кутом 20 ° на нижньому кінці. Потім зробіть закруглення у верхній частині і відшліфуйте. Просвердлите отвір діаметром 6 мм.

3. Вклейте в отвір ніжки березовий шканти 6 × 50 мм, вирівнявши його посередині. Коли клей висохне, надіньте рейки D на виступи шканта (рис. 1). Щільно притискаючи рейки до ніжки-опори, обпиляєте виступаючі кінці шканта і відшліфуйте урівень.

4. Розмітьте положення опорного вузла D / Е на задній стороні задника А (рис. 1 і 1b). Встановіть опорний вузол в потрібне положення. Через монтажні отвори рейок D просвердлите направляючі отвори в заднику. Видаліть опорний вузол, розділіть літали і відкладіть їх в сторону.

5. Випиляєте держатель скла F. Уздовж верхньої кромки власника випиляйте шпунт 6 × 10 мм (рис. 1). Отфрезеруйте заокруглення радіусом 6 мм уздовж всіх чотирьох ребер. Остаточно відшліфуйте деталь.

Просвердлите отвори діаметром б мм в торцях власника F, щільно притискаючи його до краю підстави В.

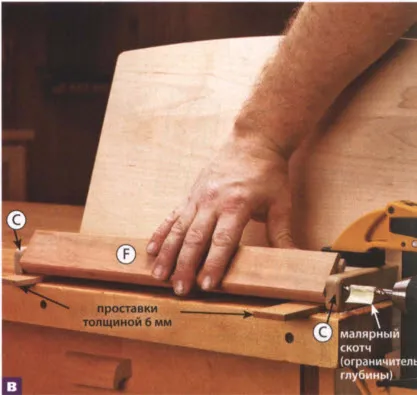

6. З обрізків випиляйте дві проставки 6x38x76 мм. Розташувавши їх, як показано на фото В, встановіть тримач F між торцевими планками С. притиснувши його задню сторону до верхнього краю скоса на підставі В. Через отвори торцевих планок просвердлите отвори 6 × 33 мм в торцях власника. Приготуйте два березових шканта 6 × 45 мм для кріплення держателя.

завершення проекту

1. Повністю відшліфуйте всі деталі пюпітра. Нанесіть два шари безбарвного покриття (ми використовували напівматовий поліуретановий лак) на всі деталі, включаючи торці обох 45-міліметрових шкантів. Для проміжного шліфування використовуйте наждачний папір зернистістю 220 одиниць.

3. Ретельно просушити лак, з'єднайте рейки D з ніжкою-опорою Е і прикріпіть зібраний вузол шурупами до задника А. Приклейте гумові демпфери до нижнього скосу ніжки-опори і торцевих планок С (рис. 1).

4. Знову встановіть тримач F між торцевими планками С. використовуючи проставки. Вставте шканти довжиною 45 мм в отвори наполовину. Нанесіть клей на виступаючу частину кожного шканта, не чіпаючи покриті лаком торці, і вставте шканти глибше, вирівнюючи їх торці врівень з торцевими планками.

5. Замовте в скляній майстерні шматок загартованого 6-міліметрового скла розміром 235 × 375 мм із закругленими кутами і полірованими крайками (рис. 1). Нанесіть тонку смужку силіконового клея- герметика на дно шпунта в тримачі F. не доходить до торців, і вставте скло. Злегка притисніть скло струбцинами до дну шпунта і лайт герметику застигнути протягом 24 годин. Тепер можна йти на кухню!

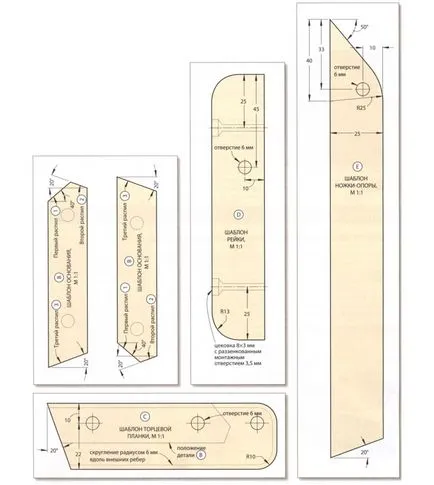

шаблони
