Як зробити підведення води в отдельностоящую баню. яка стоїть зрубом і не опалюється? Як зробити, щоб взимку в період простою вода в системі не замерзла? Як зробити, щоб можна було злити воду з труб до рівня нижче промерзання грунту? У цій статті поділюся своїм досвідом, хоча він може і не найкращий.

Як виконати підведення води в баню з урахуванням зливу?

Воду в баню я підвів 4 роки тому, коли проекту лазні навіть не було в планах. Я просто, коли будував будинок, закопав поліетиленову трубу і простягнув її від будинку в город на 40 метрів. Так вона і лежала до вчорашнього дня під землею і чекала свого застосування. Нагадаю, що баню я будую на грунтах з високим рівнем поверхневих і ґрунтових вод (це різні речі). У дощову погоду вода стоїть майже у поверхні. Тому ревізійний колодязь загрожує бути затопленим відразу після першого дощу до самого верху. Прийнято рішення зробити герметичний ревізійний колодязь з пластикової бочки і розмістити вхідний вузол води в баню в ньому, захистивши, таким чином, систему від грунтових вод.

Введення води в баню і колодязь вирішив зробити відразу під пічним отвором. Люк в поле для ревізії буде служити одночасно декоративною накладкою біля топки з нержавіючим листом. Під цим люком буде організований доступ і до водомірного вузла і до системи підведення повітря в зону топки кам'янки. Уб'ю одним люком трьох зайців:

  • доступ до управління вентиляцією і подачею повітря в баню і кам'янку;
  • доступ до кранів і системі зливу води в ревізійному колодязі;
  • декоративне оформлення люка в підлозі під вогнезахисну нержавіючу накладку.

Підведення води в отдельностоящую баню

Підведення води в отдельностоящую баню

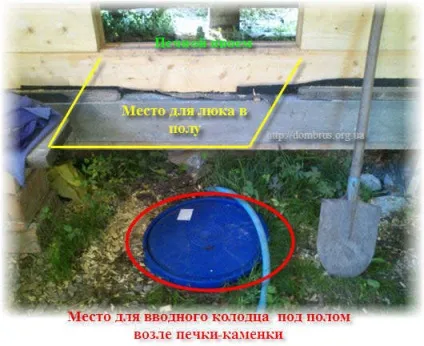

Розташування ревізійного колодязя вибрано так, щоб пічної отвір містився строго між лагами статі. Це дозволить акуратно організувати люк і повноцінний доступ до пластикової бочці грає роль захисту від грунтових вод і в якій буде знаходитися система зливу і подачі води. У цій же зоні буде монтована вентиляційна труба для подачі повітря під топку кам'янки. Спекотне та сухе літо дало мені можливість викопати яму в період найнижчого рівня вод - майже їх відсутності. Перший же дощ змусив би мене колупатися в водяній каші. Але я встиг!

Підведення води в отдельностоящую баню
Незважаючи на те, що в осінньо-зимовий період труба. швидше за все, буде підтоплена, я її утеплив подвійною ізоляцією, щоб у неї не було прямого контакту з грунтом, що промерз. Крім того, м'який утеплювач дозволяє трубі рухатися в грунті і приймати різні положення при можливому обдиманні грунтів в сильні морози. Товщина утеплювача 2 см. Утеплення труби для води провів до глибини грунтових вод. Це нижче глибини промерзання.

Підведення води в отдельностоящую баню
Для забезпечення герметичності введення труби з водою в баню вирішив використовувати дві гумові прокладки, сантехнічний герметик, шматок труби з різьбленням. особливої ​​герметизації проводити не треба, тому що це всього лише захист від попадання в бак поверхневих вод (без тиску).

Підведення води в отдельностоящую баню
Гумові прокладки для герметизації водяної труби виготовив старим дідівським способом: пробив трубою в гумі (2-3 мм) отвори якраз підходять за розміром. Навіть не довелося креслити і різати. Кілька ударів молотком і отвір в гумових прокладках готові діаметром трохи меншим ніж труба. Цього і треба для щільного прилягання гуми до труби.

Підведення води в отдельностоящую баню
Гумові прокладки контактують з трубою, пластиковим баком (він же - ревізійний колодязь) і шайбами ​​з металу. Все це з'єднання в подальшому будуть змащені герметиком, щоб вода не капала.

Підведення води в отдельностоящую баню
Для колодязя я використовував тару від клею. Це 100 літрова бочка з кришкою від клею, яким склеюють ламелі клеєного профільованого бруса. У стінці бочки я виконав гострим ножем дірку діаметром як і вхідні трубка з різьбленням. Така бочка краще ніж колодязь з бетону: не тече, не промерзають, може деформуватися в ній легко зробити всі технологічні отвори, не гниє і не вимагає гідроізоляції.

Підведення води в отдельностоящую баню
На фото показана пробна примірка труби в бочці. Зробити все примірки на відповідність діаметрів труб і отворів треба до установки бочки в землю. Це зручніше, швидше.

Підведення води в отдельностоящую баню

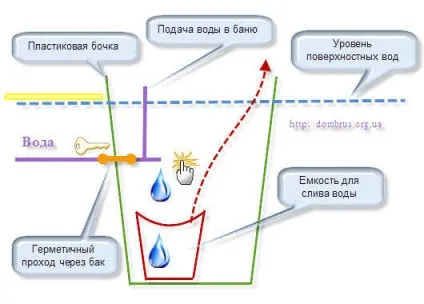

З одного боку (зовнішньої) трубки з різьбленням буде підключена труба подачі води в баню. З іншого боку трубки на різьблення буде накручений трійник з краном, який дозволить у відкритому стані злити воду в невелику відро. Це відро повинно опускатися всередину бочки. Мова йде не про просте зливі води з бойлера і душа, а про зливі частини води, яка буде в трубі подачі води до лазні. Це рівень нижче підлоги, фундаменту і грунту.

Підведення води в отдельностоящую баню
Із зовнішнього боку ревізійного колодязя-бочки патрубок з різьбою ущільнюється клоччям і на нього накручується пластикова муфта від системи труб водного постачання лазні з поліетилену. Це зручні і нержавіючі з'єднання і труби. Вони не тріскаються навіть при промерзанні з водою в середині.

Підведення води в баню буде додатково утеплений мною. Для цього я поверх місця зі входом водяної труби в баню покрою листом пінопласту (на малюнку - жовтого кольору) і завалю зверху його землею або будівельним сміттям (в будівельному смітті менше шансів завестися мишам!) Такий «пиріг» не дасть взимку промерзати трубі. Стовпчастий фундамент не контактує з трубою - це ще один плюс такого виконання входу водяної труби в баню, тому що немає контакту труби з фундаментом, і зменшені до мінімуму шанси що труба промерзне.
