ПІДСИЛЮВАЧ ДЛЯ АВТО з неробочої магнітоли

У власників автомобілів часто з ладу виходять автомагнітоли, ну що ж робити, викидати шкода а ремонт в деколи обходиться в пів ціни самої магнітоли, іноді і більше, а якщо автолюбитель трохи розуміє в радіоелектроніці, то звичайно чи не викине неробочу магнітолу. Найчастіше проблеми магнітоли пов'язані з читанням компакт дисків, дисковод - саме крихке місце магнітоли, а без нього магнітола перетворюється в красивий радіоприймач.

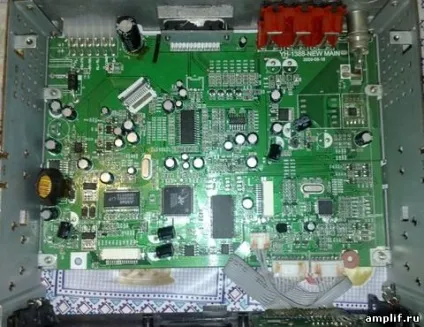

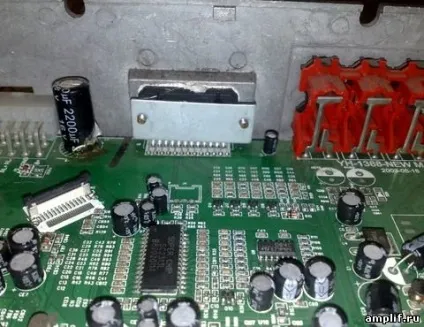

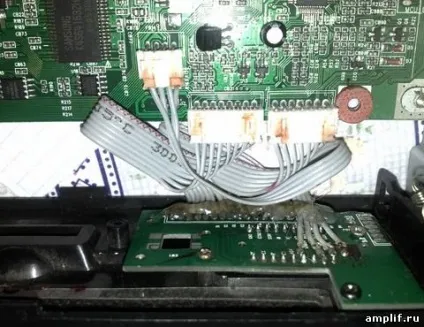

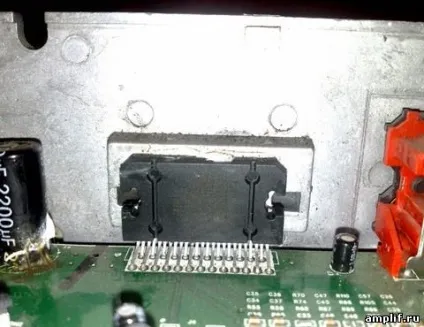

Якщо купили новий магнітофон, не раджу викидати старий, оскільки в них стоять досить потужні і високоякісні підсилювальні мікросхеми серії ТДА. Наприклад в даному випадку на магнітоли стояв 160 - ватний підсилювач потужності на мікросхемі серії TDA7385.

Зараз я вам розповім як його використовувати як окремий звуковий підсилювач низької частоти який дозволить отримати додаткові 4 канали на 40 ват кожен! У мікросхеми ідеальні звукові параметри, якісне відтворення низьких і середніх частот.

Магнітоли в основному з електронним управлінням, з режимами відключення звуку і сну, також у них є режим діагностики підсилювача, який часто не використовується. Якщо подати харчування на відключений магнітофон підсилювач буде знаходиться в сплячому режимі, для того, щоб вийти з такого режиму потрібно включити систему, але ми не будемо включати і прямо на платі переробимо підсилювач, щоб він працював в відключеному стані.

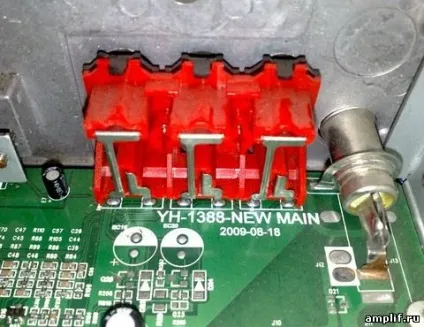

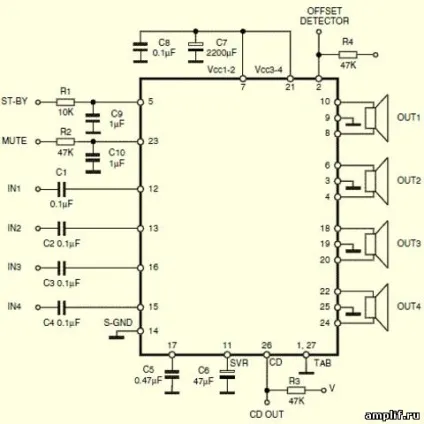

Чому запитаєте ви. Справа в тому, що якщо подати на вхід магнітоли гучний звуковий сигнал процесор магнітоли сприйме його як небезпечний і відключить підсилювач! Ми спробуємо обдурити процессорную систему, а для цього прошу увагу на схему підсилювачів серії TDA7384. TDA7388, у всіх однакова схема включення! Бачимо тут режим <> (Режим відключення звуку) і режим <> (Режим сну).

Ніжку MUTE не чіпаємо, а ніжку режиму ST-BY через резистор в 10 кіло підключаємо до плюса загального харчування. Тепер якщо подати харчування на підсилювач (магнітолу) він вже буде знаходитися в режимі готовності.

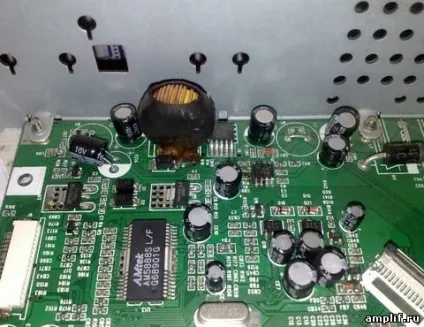

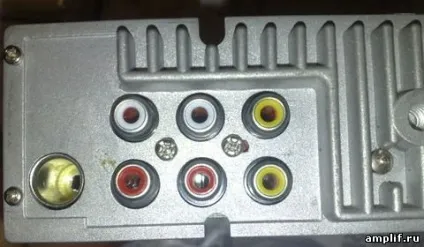

Регулюємо гучність від того пристрій яким подали сигнал на вхід магнітоли.

В кінцевому підсумку отримуємо потужний звуковий підсилювач низької частоти з відмінним дизайном, можете також включити магнітолу і слухати радіо, тепер процесор на високому рівні гучності не зможе відключити систему.
