Підключення водонагрівача до водопроводу - схема робіт

Порядок підключення водонагрівача до напірного трубопроводу визначається типом нагрівального приладу. При цьому в сучасних квартирах і будинках в якості нагрівального приладу використовують або газову колонку (як варіант - двоконтурний котел), або електричний бойлер.

Інші різновиди нагрівачів - проточна електрична колонка, накопичувальний газовий бойлер, установка непрямого нагріву від системи опалення - особливим попитом не користуються. Тому далі по тексту ми розглянемо порядок монтажу бойлера і колонки, а точніше три етапи цього процесу - попередні роботи, врізку в водопровід і висновок «гарячої» гілки від нагрівача до крана.

Порядок підключення водонагрівача - попередні роботи

Попередні роботи починаються з монтажу водонагрівача. Причому спочатку потрібно вибрати оптимальне місце розташування колонки або бойлера.

Перша різновид нагрівальних приладів - колонка - повинна розташовуватися поблизу від вільного вентиля побутового газопроводу (не далі 2-3 метрів), в добре провітрюваному приміщенні.

Тому більшість газових колонок монтують на кухні або в котельні, тобто там, де є відведення від газопроводу і витяжка.

Накопичувальний бойлер можна встановити буквально всюди. Адже електрику і воду можна підвести будь-куди. Але перед тим як підключити бойлер до водопроводу необхідно врахувати важку вагу заповненого нагрівача і накопичувальний «характер» цього приладу, що обмежує обсяг споживаної гарячої води.

Тому електричний бойлер монтують тільки на несучу стіну, розташовуючи на однаковій відстані і від кухні, і від ванної кімнати. Ну а якщо кухня і ванна «розкидані» по дому, то вам потрібно придбати два бойлера. Інакше вода просто охолоне на переході від нагрівача до точки споживання.

Визначившись з місцем розташування водогрійного приладу потрібно прикріпити колонку або бойлер до опорної поверхні. Для бойлера цей етап проходить наступним чином:

• У стіні висвердлюють отвори під анкерні болти, положення яких можна визначити, «примірявши» порожній (і легкий) водонагрівач до поверхні.
• Далі бойлер «прикладають» до стіни, забиваючи в отвори, крізь вушка в кронштейнах нагрівача, кріпильні анкери.
• Після цього ви просто затягуєте анкерні болти, фіксуючи кріплення в отворі.
• У фіналі ви підключаєте нагрівач до електромережі. Для цього бажано відвести від центрального щита окрему лінію, використовуючи 4-міліметровий трижильний кабель. Ну а в якості вилки і розетки слід використовувати окремий пристрій захисного відключення - запобіжник, до якого підводять електричну лінію і шнур від бойлера. Причому монтаж окремої лінії і УЗО потрібно завершити перед тим, як під'єднати бойлер до водопроводу.

Газова колонка вимагає великих клопотів:

• Спочатку ви набиваєте на стіну лист оцинковки, габарити якого збігаються з опорної гранню корпусу колонки. Втім, оцинкування можна замінити кахельною плиткою або вогнестійкою штукатуркою.
• Далі ви «приміряєте» колонку до стіни, відзначаючи розташування кріпильних елементів по проушинам кронштейнів корпусу вашої колонки.
• Наступний крок - свердління монтажних отворів.
• Далі ви вмонтовуєте колонку на анкерні болти, вбиваючи їх крізь вушка і закручуючи до упору.
• Останній етап - підключення колонки до газопроводу - виконує тільки представник територіального газового господарства. Самостійне підключення може спровокувати аварію або штраф за незаконну врізку в газопровід.

Після завершення монтажу нагрівача можна переходити до врізки в «холодний» водопровід.

Врізка водонагрівача в водопровід

Перед тим як підключити водонагрівач до водопроводу в тіло труби потрібно врізати Т-подібний трійник. Причому вертикальний (прямоточний) ділянку такого фитинга розташовується уздовж центральної осі трубопроводу, а горизонтальне відгалуження «націлюють» на впускний штуцер нагрівача.

В результаті процедура підключення нагрівача в водопровід реалізується в такий спосіб:

• До впускного штуцера прикладають будівельний схил, відзначаючи найкоротший шлях від горизонтальної гілки водогону до нагрівача.
• Воду в будинку або квартирі перекривають за допомогою центрального вентиля.
• Горизонтальну трубу розрізають болгаркою або труборізом, попередньо підставивши під місце зрізу лоток для збору залишилася в водопроводі води.
• Далі потрібно підготувати місце зрізу. У полімерних труб ми просто торцуем краю Фаскознімачі, а на зовнішній поверхні металевої арматури доведеться нарізати різьблення, використовуючи плашку.
• Наступний крок - монтаж трійника. На металеві труби ми монтуємо різьбові, а на полімерні - електрозварні або обтискні фітинги.
• Далі ми укручуємо у впускний штуцер запірний вентиль і з'єднуємо вільний торець вентиля з трійником, використовуючи полімерну або металопластикових труб на ½ дюйма.

Причому в тіло вертикальної труби потрібно врізати зворотний клапан, що перешкоджає відтоку води з робочої камери нагрівача при відключенні водопостачання в будинку.

Після завершення монтажу ви можете включити воду в будинку, попередньо перекривши вентиль у водонагрівача. На цьому закінчується під'єднання бойлера до водопроводу (або монтаж колонки в мережу водопостачання) і починається новий етап - облаштування гарячої гілки водогону.

Будівництво «гарячої» гілки водогону

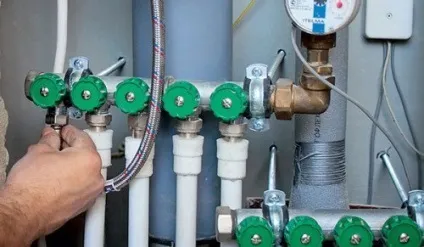

Будівництво гарячої гілки починається з монтажу колектора - вузла, що відповідає за розгалуження «гарячої» гілки трубопроводу. Його кріплять на стіну в точці передбачуваного розділу трубопроводу. Тому будівництво «гарячої» гілки ведеться наступним чином:

• У точці розділу монтують колектор, до випускних отворів якого кріплять запірні вентилі. Втім, при мінімальній кількості точок споживання замість колектора можна використовувати звичайний трійник або хрестовину.
• Від вентилів відводять окремі гілки, зв'язують колектор і кожен змішувач. Тобто на кухню і в ванну кімнату ведуть окрему трубу, яка закінчується переходником під шланг, що з'єднує трубопровід і «гарячий» патрубок змішувача.
• Далі потрібно протягнути центральну лінію системи гарячого водопостачання, зв'язавши торцевої відведення колектора з випускним штуцером водонагрівача.

З міркувань безпеки на місці підключення труби гарячого водопостачання до бойлера потрібно встановити регулюючий клапан, що скидає тиск при виході з ладу штатного вузла нагрівача.

У фіналі ви підключаєте установку до джерела енергії, повернувши вентиль газопроводу або включивши УЗО, і відкриваєте запірний вентиль у впускного патрубка водонагрівача. Далі вам потрібно заповнити робочу камеру вашого нагрівача. Для цього потрібно лише відкрити дальній кран (або всі крани) і почекати поки вода видавить з нагрівача і труб повітря. Причому для видалення залишків повітря можна скористатися спеціальним клапаном, врізаним в робочу камеру бойлера або колонки.

Після цього ви можете користуватися колонкою негайно ж, бойлером - через 3-4 години, коли вода в накопичувачі нагріється до потрібної температури.
