Підключення тв розетки відео, схема, фото

У традиційному уявленні підключення телевізора до мережі мовлення являє собою антенний кабель, що стирчить із стіни або незграбно виглядає з-за тумбочки в кімнаті. І, адже, частенько пересуваючись по квартирі, він так і норовить заплутатися в ногах. Заглянувши за шафу, можна побачити змотану курну кабельну бухту. І, починаючи прибирання, або просто пересуваючись по кімнаті, досить просто ненавмисно зачепити його, що спричинить за собою падіння якості сигналу, або взагалі його втрату. Позбутися від даної проблеми дозволяє підключення телевізора до телевізійної розетки. Благо зараз акуратно заховати антенний кабель досить легко. Справитися з цим допомагають плінтуса з кабель-каналом. Далі, вже в потрібних місцях потрібно зробити установку спеціальної електричної точки. У цій статті ми розглянемо, як здійснюється підключення ТВ розетки своїми руками

схеми підключення

Телевізійну розетку можливо підключити одним з двох способів:

• шлейфом;
• використовуючи схему підключення «зірка», яка також вимагає установку спеціального приладу - спліттера

Обидві схеми мають переваги і недоліки, розберемо їх нижче.

Давайте спершу для наочності представимо схему підключення ТВ розетки шлейфом:

Видно, що такий спосіб установки має на увазі наявність прохідних і однієї кінцевої розетки. Крім цього, дивлячись на схему відразу ж видно головний мінус такого з'єднання. Очевидно, що при обриві контакту на одній з точок, крім кінцевої, він не буде поширюватися далі за схемою. Також входить телевізійний сигнал стабільніше і сильніше на перших розетках. Далі ж він буде слабшати. Однак цей недолік повністю забирається сучасним високим рівнем вхідного сигналу.

До основного гідності даного способу потрібно віднести економію коштів і часу на прокладання кабелю антени по житловому приміщенню.

Схема «зірка»

Як говорилося раніше, для даного способу підключення ТВ розетки необхідно використовувати спліттер. Цей прилад являє собою умовно дільник. Він дозволяє розділити і посилити приходить сигнал на кілька рівних посилених сигналів для подальшого приєднання до телевізійних одиночним розеток. Одним з плюсів такого способу монтажу є те, що вартість одиночних моделей найчастіше менша, ніж прохідних і остаточних.

Розглянемо, як правильно підключити ТВ розетки зіркою:

З малюнка видно, що, навіть якщо на одному з приймачів пропаде сигнал, припустимо, унаслідок обриву або поганого контакту, то на всіх інших телевізорах це ніяк не відіб'ється. Таким чином, можна говорити про деяку підвищеного ступеня надійності. І це, безсумнівно, є плюсом схеми, нехай навіть тв кабелю буде потрібно трохи більше.

Інструкція монтажу

Тепер розповімо, як проводиться установка тв розетки. Вона встановлюється в заздалегідь змонтовану в стіну коробку з виведеним з неї антенних кабелем. Установка як одинарної, так і подвійний телевізійної розетки особливо нічим не відрізняється.

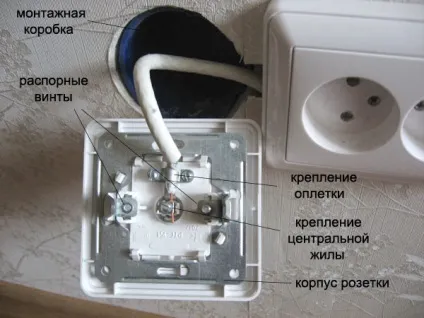

На фото з правої коробки видно виходить телевізійний кабель. Після монтажу він зазвичай залишається більшої довжини, ніж необхідно. Відрізаємо провідник так, щоб залишився невеликий запас, і можна було зручно зробити підключення.

Потім необхідно зачистити ТВ кабель, щоб підключити його безпосередньо до розетки. Тут має сенс трохи детальніше зупинитися на ньому. На фото чітко видно структуру провідник. Всередині у нього знаходитися основна жила, яка, власне, і проводить телевізійний сигнал. Далі йде шар внутрішньої ізоляції, який розділяє провідну жилу від екрану.

Так ось для підключення нам необхідно акуратно зняти зовнішній шар ізоляції, скрутити екранує шар, підрізати внутрішню ізоляцію так, щоб оголеною залишилося приблизно 5-7 мм центральної жили. Саме її, а також екранує оплетку потрібно буде підключити до ТВ розетки.

Беремо розетку і злегка відкручуємо гвинти в місці підключення кабелю - це гвинт, що кріпить основну жилу і гвинти, які затягують оплетку. Вставляємо жилу в спеціальний роз'єм і поступово закручуємо гвинти так, щоб вона щільно сиділа в затискачах.

Далі, потрібно уважно укласти кабель в коробку, при цьому поправляти його так, щоб він не виявився передавленной корпусом розетки. Вставляємо корпус в коробку і починаємо закручувати розпірні гвинти доти, поки він міцно не буде триматися в стіні. Потім зверху защелкиваем декоративну накладку і спостерігаємо результат виконаної роботи.

Тепер ви знаєте, як виконати установку і підключення ТВ розетки своїми руками. Як видно, складнощів в такій роботі немає, головне визначитися зі схемою монтажу і провести кабель до потрібного місця!
