Підключення будинку від стовпа (частина3)

частина третя

Монтажні роботи по виконанню підключення приватного будинку від стовпа

Частина перша - Порядок отримання технічного умови і порядок проведення робіт.

Частина друга - Чи законна установка лічильника на вулиці і інші незаконні вимоги енерго збутової організації.

Порядок виконання монтажних робіт по виконанню підключення приватного будинку до однофазної і трифазної мережі.

Добрий день дорогі Новомосковсктелі нашого сайту. У третій частині нашої статті ми з вами поговоримо безпосередньо про сам підключенні. Для початку давайте розберемо деякі обов'язкові моменти і варіанти виконання відводу від повітряної лінії.

Незалежно від того, де розташовується наш вузол обліку, на стовпі, в будинку, на фасаді самої будівлі, нам потрібно зробити відгалуження від наявної повітряної лінії і привести кабель в будинок. Зробити це ми можемо двома способами:

Останнім часом все більшої популярності набирає другий спосіб. Причина для цього одна - немає висять проводів від стовпа до будинку і ніщо не псує зовнішній вигляд. Але у цього способу є один великий недолік - вартість його набагато вище першого варіанту. Але давайте розбиратися по порядку.

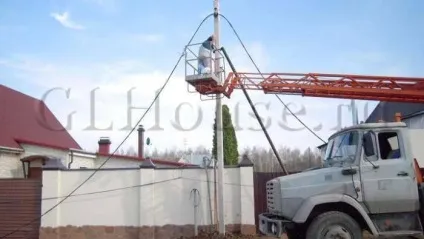

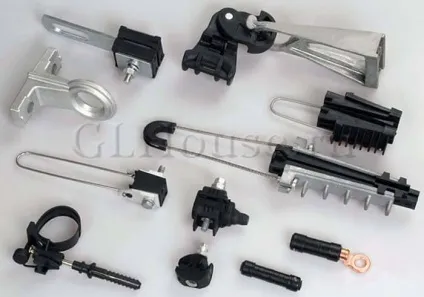

Повітряний спосіб прокладки кабелю

У разі якщо відстань від вашого будинку до найближчої опори буде менше 25 метрів, кабель прокладається як є, а якщо опора знаходиться на відстані більше 25 метрів - може знадобитися додаткова опора. Точка підключення на будинку не повинна знаходиться нижче позначки в 2,75 метра. Якщо у вас встановлюється додаткова опора, то висота кабелю між опорами повинна бути не менше 6 метрів.

Введення в будинок через стіни алюмінієвого кабелю заборонений, це регламентується відповідними пунктами в ПУЕ, в яких вказано, що прокладка алюмінієвого кабелю по горючих конструкцій заборонена. Тому до введення в будинок необхідно виконати перехід з СИП на, наприклад, ВВГ нг. Цей кабель ми можемо використовувати і в стаціонарній проводці і для прокладки по відкритому повітрю. Прохід крізь стіну обов'язково виконується в металевій гільзі, товщина стінки якої повинна бути не менше 3,2 мм. Це робиться для того, щоб захистити кабель від механічних пошкоджень при осіданні будинку.

Підземний спосіб прокладки кабелю.

При прокладанні кабелю під землею необхідно використовувати або мідний, або алюмінієвий кабель. Краще звичайно ж прокласти мідний кабель, але його вартість свідомо вище алюмінієвого, зате термін служби значно довше.

• Мідний кабель марки ВВГ, його розтин не повинно бути менше 10 мм. кв.
• Алюмінієвий кабель марки АВВГ, перетином 16 мм. кв.

Якщо ви прокладаєте кабель в землі, то застосування броньованих марок кабелю не завжди виправдано. По суті ви можете прокласти і звичайний, не броньований кабель, але його необхідно прокладати в спеціальній двухстенной ПНД трубі.

При прокладанні кабелю в землі його вхід і вихід повинні бути в обов'язковому порядку поміщені в металеву трубу. Труба повинна бути вигнута у формі букви Г. Висота труби в сумі від місця згину до закінчення повинна становити не менше 2,5 метра, При цьому зовнішня частина труби повинна виходити з землі не менше ніж на 1,8 метра. Горизонтальна частина труби ніяк не регламентується за розмірами тому та частина кабелю, яка лежить між двома трубами, може бути прокладена без металевої труби і її бажано захистити двухстенной ПНД гофорой. Кабель в землі повинен прокладатися на глибині не менше 0,6 - 0,8 метра і труба повинна бути занурена саме на цю глибину.

Введення в будинок і прохід крізь стіну необхідно виконати точно так же, як і в разі повітряної прокладки - в металевій гільзі. Заборонено прокладати кабель під фундаментами та іншими конструкціями. Більш докладно про прокладання кабелю в землі ви можете прочитати в нашій наступній статті.

Захист від попадання блискавки і перевантажень.

Контур заземлення.

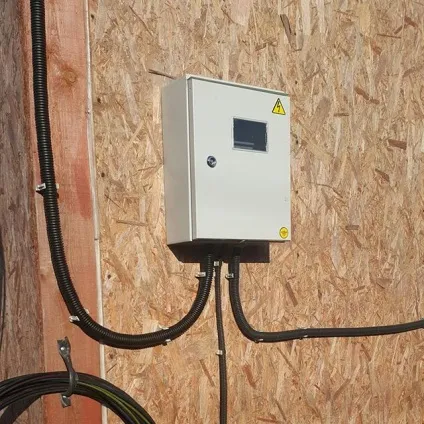

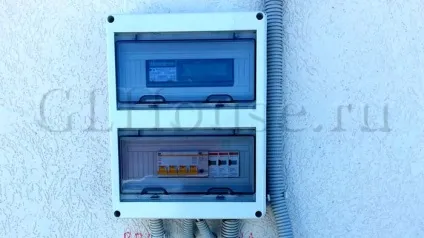

Вступне розподільний пристрій і вузол обліку

Вступне розподільний пристрій і вузол обліку можуть знаходиться в одному корпусі щита і розташовуватися на стовпі, фасаді будівлі або ж всередині вашого будинку. Незалежно від того, де розташовується ваше ВРУ, необхідно подбати про захист від імпульсних перенапруг і обриві нульового провідника. Вступної автомат повинен мати можливість пломбування. У разі, якщо корпус ВРУ виконаний з металу, його необхідно так само повторно заземлити.

Роботи з монтажу виконані і тепер вам належить скласти їх в енергозбутової організацію. У тому випадку, якщо всі роботи виконувалися відповідно до вимог правил улаштування електроустановок у вас не повинно виникнути ніяких проблем при здачі.

Продовження в наступних частинах статті ...

Частина перша - Порядок отримання технічного умови і порядок проведення робіт.

Частина друга - Чи законна установка лічильника на вулиці і інші незаконні вимоги енерго збутової організації.

Вітаю! Дуже пізнавальний сайт!

Підкажіть будь ласка по такій ситуації: Село. Старий покинутий ділянку. Старий будиночок, абонентський номер та все інше поросло прахом. Поставили на територію битовку (НЕ житлову). У планах будівництво будинку. Від битовки до найближчого стовпа (від якого будиночок був раніше підключений воздушки) метрів 40-50. Та й дроти, власне, виходить, що будуть проходити через сусідську ділянку.

Ну, і власне питання, як можна провести електрику на ділянку і підключити битовку? Це ж не будинок! Терміни будівництва - реально не відомі. Розтягнуться на роки. Як писати заяву на технологічне приєднання? У побутівці ж не постійний вузол обліку буде.

Вітаю! наш будинок підключений до опори, встановленої за наш рахунок. коли нам робили тих умови сказали, що на кожен будинок своя опора. приїжджаємо ввечері днями, а до нашого стовпа живити сусіда! як так? ми проти, тим більше дроти дуже близько один від одного, навіть не видно, може його на нашу лінію повісили!

Доброго дня, Тетяно. Я думаю це питання вам слід задати в електромережах.

Чи можна завести введення ПВС кабелем многожілка

Від опори до вузла обліку слід використовувати СІП, від вузла обліку в будинок краще використовувати ВВГ, ВВГнг, ВВГнгLS відповідного перетину.

Добрий день, Сергій.
При відповідній підготовці дерев'яної опори її можливо встановлювати без пасинка.
Головна умова при просочуванні деревини для опор ПЛ полягає в тому, щоб ці опори встановлювалися безпосередньо в грунт, без залізобетонних приставок, так званих пасинків. При зчленуванні дерев'яної частини опори з залізобетонним пасинком за допомогою дротяного бандажа просочувальний шар в зоні бандажів грубо порушується, деревина розщеплюється і це місце піддається інтенсивному гниття, що призводить до передчасного пошкодження опор.

Основний просочується частиною в дерев'яних стійках є бічна зовнішня поверхня і торцеві частини. Бічна поверхня соснової (як найбільш стійкою до загнивання деревини) стійки повинна просочуватися не менше ніж на 85% товщини заболоневой частини (30-40 мм). З торцевих частин стійки просочуються на велику глибину.

Однак при експлуатації через бічну поверхню зі стійки може вимиватися близько 10% просочувального складу, через торцеві поверхні - близько 90%. Тому при установці дерев'яної опори верхній торець необхідно накривати дахом (в МКС стійки накриваються оцинкованої листової сталлю розміром 250x250 мм), а нижній торець - плоским вологонепроникним матеріалом.

Здравствуйте.Ну ось і поставили бетонний стовп біля мого дачного будиночка; від стовпа до будиночка метрів 8. Збираюся кинути СІП4 (2х16) тому харчування 220в. У зв'язку з цим хотілося-б уточнити ряд вопросов.1. Якщо сенс ставити УЗО тому заземлюючого контуру у дачного будиночка взагалі немає. думки в інеті поділяються 50Х50.Еслі -так, то буду робити такий варіант: в щитку вступної кабель (СІП) на автомат 25а, з нього мідним дротом (4мм2) на лічильник, вихід 220в з лічильника знову СИП і перед будиночком, через соеденітелі, на ВВГ 2.5мм2.Далее через горище будиночка, через гофру, на УЗО (2-х полюсний, 32а, 30мА). з нього вже на однополюсний автомат 16а. Чому 2.5 мм2. нічого потужного використовувати не планірую..максімум ел. інструмент, водяний насос, в будиночку всього 3 світильника (60Вт). Ще дуже важно.В майбутньому плануємо ставити новий будиночок (від місця старого з'єднання СІП-ВВГдо нового місця підключення приблизно 15-20м) .Вопрос? Чи можна мені зараз зробити заздалегідь запас (ремонтний-20м), змотати в бухту, закріпити якось і підключити в будиночок з переходом на ВВГ2.5мм2 мідь. Або якщо такий варіант не допускається (чому?), То пізніше просто подсоеденіться до кінців сипа довший кабелем ВВГ (2.5-4мм2), але швидше за все потрібно буде ставити доп. опору вже на території дачі (цікаво який мінім. висоти допускається ставити) .Заранее спасибі.

Бажано зробити заземлення, це не так уже й трудозатратно і дорого, враховую вашу безпеку.

Прівет.Заранее перепрошую за свою неуважність. Ось зараз прочитав відповіді вище і вирішив уточнити!? А такий варіант буде краще: до лічильника СІП (2х16), а з лічильника ВВГ4мм2. з цим самим запасом (15-20м); правда не знаю, можна-ли його якось заховати (завести в будиночок, укласти бухту на горищі) т.к. велика вероятность.что можуть просто обрізати, якщо буде висіти зовні. Кріплення ВВГ до будиночка напевно піде по троссовке, ще не знаю толком.Нужно-ли укладати ВВГ по стовпу в гофру (чорну) або можна без гофри.Провода СП і ВВГ закріпити оцинков. лентой.Спасібо ..

Привіт Сергій, краще зробити СІПом, так як ВВГ не призначений для прокладки по повітрю і не має відповідного ступеня захисту. Та й СІП Вам обійдеться дешевше. Запас кабелю СІП Ви можете закріпити на опорі.

•

2 місяці ago by glhouse_nn Почали сьогодні офіс. Лоток, кабель канал, просторо, ніхто не заважає, відпочинок, а не робота! # Електрика # електромонтаж # електрікаподключ # сборкащітов

7 днів ago by glhouse_nn Поповнення прийшло. Подовжувачів стають коротшими і їх все менше. Працювати одне задоволення! # Електрик # електромонтаж # електрікаподключ

1 місяць ago by glhouse_nn Установка фурнітури. Фінальна стадія робіт на об'єкті. # Електрик # електромонтаж # електрікаподключ # сборкащітов # електрика

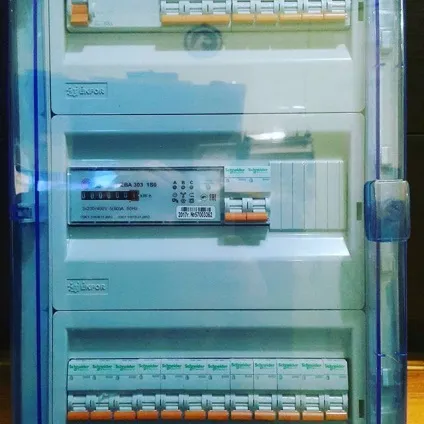

2 місяці ago by glhouse_nn Увечері під чашечку кави. Щит для офісу невеликою. # Електрик # електромонтаж # електрікаподключ # сборкащітов # електрика

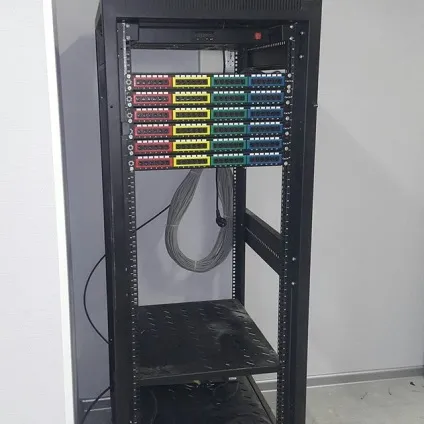

1 місяць ago by glhouse_nn Сплели мережу на 140 портів зібрали стійку. # Електрик # електромонтаж # електрікаподключ # скс # компьютерниесеті

1 місяць ago by glhouse_nn Підключили сьогодні асфальтний завод з обох сторін. Постачальники заводу висунули вимогу встановити в зібране ними ж ВРУ автомат на 630А, на питання Куди? Відповісти не змогли Сьогодні будемо перебирати ТП. # Електрик # електрика # електромонтаж # сборкащітов

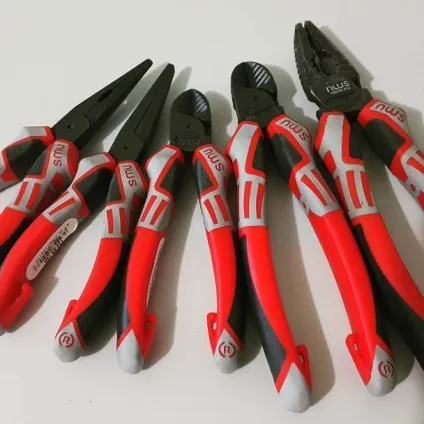

5 місяців ago by glhouse_nn Заїхав по шляху NWS монтажний оновив злегка. # Електрик # електрика # електромонтажниеработи # електрікаподключ # електромонтаж

2 місяці ago by glhouse_nn Підключаємо асфальтобетонний завод. АВвБШВ 4х240 - 170 метрів в дві жили в землі. # Електрик # електромонтаж # електрікаподключ # електрика

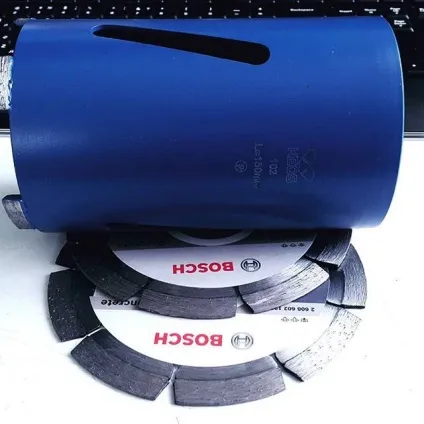

4 місяці ago by glhouse_nn Завтра воювати з бетоном. Озброїлися небагато. # Електрик # електрика # електромонтаж # штробление # електрікаподключ

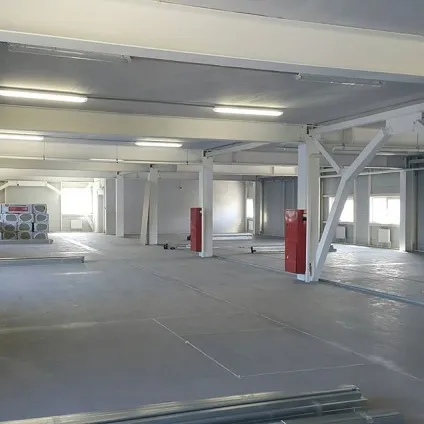

2 місяці ago by glhouse_nn 200 метрів лотка, 900 метрів кабелю і распредкі вже на місці. Попереду ще багато роботи, чекаємо за вихідні розстановку робочих місць. # Електромонтаж # електрікаподключ # сборкащітов # електрика # електрікавофісе
