Того, хто наївно думає, що придбавши машину своєї мрії, може заспокоїтися і насолоджуватися своїм придбанням, чекає глибоке розчарування. Все тільки починається. І найсерйозніша проблема - де це «щастя» зберігати і як вберегти. Найкращий засіб захисту - будинок для машини. І природно, для будь-якого будинку максимальну безпеку допоможуть забезпечити правильно вибрані двері, в нашому випадку ворота. Найпростішими є ворота орного типу. Але найнадійнішими і раніше залишаються підйомно-поворотні ворота. І, незважаючи на дійсну складність і трудомісткість виготовлення, можна зробити підйомно-поворотні ворота своїми руками креслення яких є в інтернеті. Тому запастися ними можна ще до того, як буде закінчено будівництво гаража.

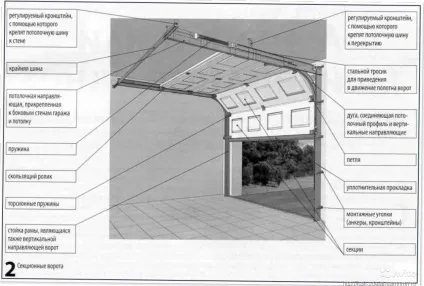

Підйомно-поворотні ворота для гаража

Коли ви володар тугого гаманця, проблема безпеки для вас вирішується легко і швидко. Але якщо вам доводиться жити в режимі суворої економії, то для вас буде оптимальним варіантом - виготовити ворота своїми руками.

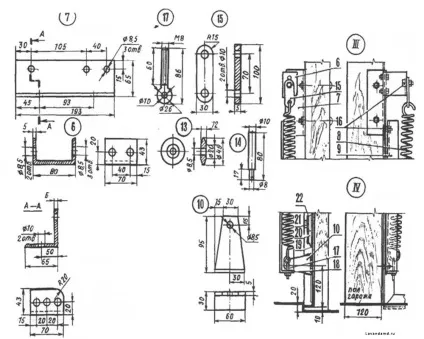

Креслення основних деталей воріт

Основні типи воріт

Ці два типи, в свою чергу, діляться на кілька видів:

Вибір типу і виду воріт залежить від ваших фінансових потенціалів, і вибраних матеріалів. Конструктивно різні варіанти відрізняються багатьма деталями, але у них є одна загальна специфіка. При їх виготовленні необхідно суворе дотримання розмірів, і точне виставлення напрямних.

Механізм воріт вимагає точної підгонки всіх деталей

Для тих, хто розбирається в цьому питанні, з'являється ще один шанс заощадити - зробити креслення самостійно, проте, це є далеко не кожному, на жаль.

І потрібно сказати, що зробити підйомно-поворотні панельні ворота своїми руками досить складно. Тут доведеться повозитися не один день. Набагато простіше придбати готовий комплект і самостійно встановити його, дотримуючись рекомендацій виробника.

Підготовка до виготовлення воріт

Для цього вам знадобляться наступні матеріали:

• Стійки з вертикальними направляючими і бічними ущільненнями;
• Дюбелі або саморізи, болти, гайки;
• Два кінцевих опорних кронштейна і один внутрішній з низьким підйомом барабана, кутові і сполучні кронштейни;
• Монтажні куточки;
• З-профіль для вертикальних похилих і горизонтальних ходових напрямних;
• Ролики, роликові опори, підшипники;
• амортизатори;
• Електропривод для воріт (якщо передбачена автоматизація);
• Панель для воріт.

• рівень;
• олівець;
• дриль;
• молоток;
• Гайкові ключі, в тому числі, торцеві;
• Свердла і викрутки;
• «Болгарка» і, можливо, зварювальний апарат.

Етапи установки воріт

• Визначити розміри отвору, перевірте його рівнем;
• Зберіть каркас панелі і призначте його до отвору, зазор між отвором і панеллю повинен бути приблизно 25 мм;
• Встановити вертикальні стійки з направляючими, перевірте правильність їх установки по рівню і закріпіть;
• Встановіть кутові і кінцеві кронштейни і закріпіть їх;
• Встановіть і прикріпіть поперечну горизонтальну напрямну;
• Зберіть ходову горизонтальну напрямну з похилою вертикальною направляє;
• Встановіть їх, і закріпіть;
• Перевірте перпендикулярність напрямних і прорізів;
• Зробіть і встановіть монтажні куточки, закріпіть їх;
• Прикріпіть з-профіль до монтажних куточків;
• Встановіть нижні ролики на панель на висоті 60-100 см від підлоги;
• Встановіть за місцем опору верхнього ролика і утримувач ролика, і закріпіть їх;
• Закріпіть трос на нижньому кутовому кронштейні, простягніть через проріз в барабані і затисніть втулку троса;
• Зберіть механізм урівноваження воріт:

1. Встановіть на вал пружину, підшипник, внутрішній опорний кронштейн і барабани,
2. Потім встановіть все це в один з кінцевих кронштейнів, закріпіть внутрішній кронштейн, прикріпіть до нього пружину і закрутіть її, використовуючи два ломика.
3. Якщо встановлюється механізм з двома пружинами, то зліва на вал слід встановити пружину з лівої навивкой, праворуч - з правого навивкой;

• Встановіть амортизатори і закріпіть їх;
• Встановіть ручки в нижній частині панелі за місцем.

Моменти, які треба враховувати при монтажі

• Збірку деталей можна здійснювати зварюванням, тоді відпадає необхідність в більшій частині кріплення і свердління отворів;
• Після закінчення складання конструкцію слід забарвити, щоб надати їй більш естетичний вигляд, важкодоступні місця рекомендується фарбувати перед складанням.

Схема руху воріт

• Як правило, висота отвору воріт повинна бути не менше 2,2 метра, а висота від стелі не менше 350-500 мм;
• При низькому підйомі барабан розташовується ззаду;
• У паз нижнього профілю полотна воріт встановлюється ущільнення;
• Вага двері має дуже велике значення, його оптимальна величина - 100 кг.

Набагато простіше придбати комплект підйомно-поворотних воріт, а потім встановити їх, дотримуючись рекомендацій виробника. Якщо все-таки збереглося стійке бажання самостійно виготовити підйомно-поворотні ворота, інструкції і креслення для виготовлення можна знайти на форумах в інтернеті, а при виборі матеріалів і комплектуючих для воріт скористатися наступними порадами.

Корисні поради при монтажі воріт

• На каркас воріт можна використовувати швелер 65 по периметру або квадратну трубу 40х40;
• Ребра жорсткості всередині панелі воріт можна зробити з куточка 25х25 або квадратної труби 40х40;
• Для зовнішньої обшивки використовувати стандартний профільний лист (висота профілю 8-10 мм),
• Напрямні для роликів можна виготовити з прямокутної профільної труби за допомогою звичайної болгарки. Це дозволить отримати цілком працездатну конструкцію;
• В якості приводу, наприклад, можна застосувати реверсивну Самоблокується лебідку - 220 в, 350 Ват з тяговим зусиллям 125 кг;
• Як автоматики можна використовувати автомобільну сигналізацію.

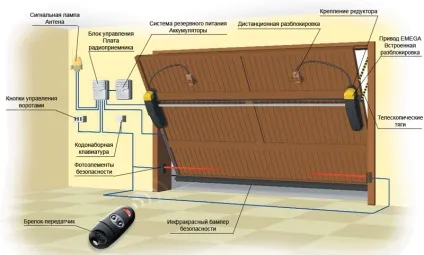

Елементи автоматизації гаражних воріт

Увага! для утеплення полотна двері можна застосувати пінопласт. Він незначно збільшить вагу воріт;
