Піч з котлом водяного опалення своїми руками плюси і мінуси, зведення

Цегляна піч - класичний варіант автономного опалення, який вУкаіни використовується вже сотні років. Цегла можна назвати вічним матеріалом, служити така піч буде дуже довго, і вона не втратить своєї ефективності. Однак звичайна піч обігріває будинок нерівномірно, крім того, вона підійде тільки для невеликого одноповерхового будинку.

Можна значно розширити її можливості за рахунок установки регістра - з боку підводу води який дозволить за допомогою радіаторів обігрівати все приміщення будинку і отримувати максимум тепла з мінімальними витратами. Як влаштована піч з котлом водяного опалення?

Як поєднати цегляну піч і водяний обігрів

Вбудувати котел в піч для опалення всього будинку зовсім не так важко, як може здатися. Для цього необхідно зробити теплообмінник, який зазвичай є звичайним змійовик.

Від нього вимагається максимальна площа поверхні і таке розташування, щоб він не заважав завантаженні палива і процесу горіння. Найчастіше його виготовляють з труб або металевих пластин, в якості матеріалу оптимальним варіантом є жароміцний нержавіюча сталь.

Теплообмінник встановлюється в топку, і вода в ньому прогрівається за рахунок згоряння палива. Після цього вона надходить в радіатори опалення, віддає їм тепло, яке надходить в кімнати, і повертається для наступного циклу нагрівання. Можливо два варіанти монтажу такої системи:

З природною циркуляцією. Це найпростіший варіант, який буде повністю незалежним. Рух води в мережі в цьому випадку здійснюється за рахунок температурного розширення і підвищення тиску води при нагріванні.
Для цього не потрібні насоси, вода розширюється під впливом тепла і піднімається нагору, а потім під дією сили тяжіння вона опускається до радіаторів і повертається назад. У верхній точці встановлюється відкритий розширювальний бак, який компенсує температурне розширення і забезпечує видалення зайвого повітря з системи трубопроводу.
З примусовою циркуляцією. У цьому випадку рух води здійснюється циркуляційним насосом, що працює від електрики. Це робить систему залежною і більш вразливою, однак вона буде більш енергоефективною.

Примусова циркуляція передбачає установку герметичного розширювального бака і запобіжного клапана. Бак компенсує розширення води при нагріванні, а повітря з системи видаляється через клапани.

Більш швидка циркуляція не дозволяє воді охолонути, отже, на її повторне прогрівання потрібно менше енергії, і система буде більш економічною. Крім того, циркуляційний насос дозволить забезпечити рух води по всіх кімнатах навіть в дуже великому будинку.

Перевага печі з водяним опаленням

Піч з котлом водяного опалення будинку грає відразу кілька ролей: це не тільки обігрівач, її можна використовувати і для гарячого водопостачання. Якщо ж обладнати її поверхнею і духовою шафою, вона стане ще й кращим місцем для приготування їжі, що додатково підвищить її корисність. Цегляні печі з котлом опалення мають кілька важливих переваг:

Він дасть можливість зменшити розміри печі і звільнити простір. Звичайна цегляна піч займає частину місця відразу в декількох кімнатах, і чим вона більше, тим тепліше буде в будинку.

Якщо ж забезпечити її теплообмінником, буде грати роль тільки розмір паливної камери, що дасть можливість використовувати більш компактні печі. Вона може грати і практичну, і декоративну роль.

У всіх кімнатах будинку буде однаково тепло. Звичайна піч не дозволить досягти такого результату: перед самою піччю буде жарко, а в віддалених приміщеннях постійно буде холодно. Установка теплообмінника і радіаторів дасть можливість перетворити звичайну піч в міні-котельню, яка дозволить повністю обігрівати всі житлові приміщення.

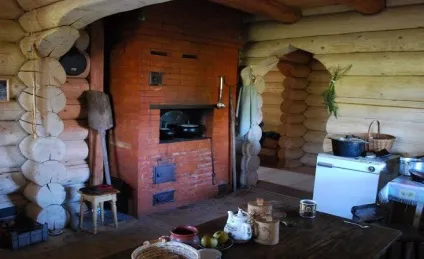

Це красиве і естетичне рішення. Російська піч або «голландка» - це не просто обігрівачі, це ще й відмінні прикраси, якщо подбати про їх обробці і постійно утримувати в чистоті.

Крім того, таку піч не доведеться постійно топити, що значно спростить життя власникові будинку. Досить топки вранці і ввечері або навіть один раз на добу, щоб досить прогріти теплоносій і забезпечити достатню кількість тепла.

Водяний контур дозволить значно збільшити ККД: в стандартній російській печі він становить не більше 50-60%, а після установки теплообмінника цей параметр виросте до 85%. Це дозволить витрачати мінімум палива, щоб отримати максимум тепла.

Основні недоліки такого опалення

Піч-котел для опалення будинку - недосконале рішення, і мінуси, як і у будь-якої іншої системи, у нього є. Навіть оновлена піч залишається пожежонебезпечної, тому доведеться постійно піклуватися про вимоги пожежної безпеки справності димоходів та інше. Перед топкою повинен лежати металевий лист або інший негорючий матеріал, що захищає приміщення від випадково випали вугілля.

Опалювальна піч з котлом водяного опалення потребують професійного будівництва. Побудувати її своїми руками можна, але при цьому бажано постійно консультуватися з професіоналами, так як кладка печі являє собою складне мистецтво, освоїти яке відразу гранично важко. Послуги професіонала коштують дорого і все одно не будуть стовідсотковою гарантією від помилок і недоробок.

Якщо ви хочете самостійно побудувати піч, потрібно зводити для неї додатковий фундамент: цегляна кладка має дуже велику вагу, тому вона потребує міцному бетонному підставі. Площа розраховується за формулою: 1 кв. м. печі опалює 35 кв. метрів житлоплощі. Відповідно, можна порахувати, якого розміру має бути обігрівач з урахуванням встановленого підводу води.

Будівництво печі з котлом опалення

Будівництво починається з проектувальних робіт: зазвичай спочатку проектується і виготовляється змійовик-теплообмінник, а потім по його розмірам вибудовується піч. Важливо правильно вибрати місце: зазвичай її розташовують гирлом в сторону кухні, а сам корпус повинен виходити в житлові приміщення. Якщо піч буде забезпечена водяним контуром, її можна ставити там, де це буде зручно для обслуговування.

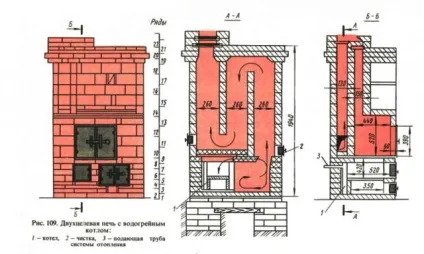

Коли місце вибрано, і готовий фундамент, складається порядовка печі з котлом водяного опалення: це порядний план розташування цегли, що дозволяє визначити розташування піддувала, паливної камери, вручений панелі, димоходу і т. Д. Порядовку можна скачати в мережі в готовому вигляді: вже розроблені найрізноманітніші проекти, і продумувати унікальну піч необов'язково.

Піч з котлом водяного опалення своїми руками будується з вогнетривкої цегли високої якості: він не повинен бути перепалених або Недопалена, на ньому не повинно бути відколів і тріщин. Саме будівництво після завершення підготовчих робіт проводиться в кілька етапів:

Необхідно приготувати розчин з піску, води і глини, або можна купити готову будівельну суміш. Другий варіант значно спростить роботу і позбавить від зайвого праці. Однак досвідчені пічники готують розчин тільки самостійно.
Готовий фундамент закривається гідроізоляційним шаром. Для цього можна взяти руберойд або інший захисний матеріал.

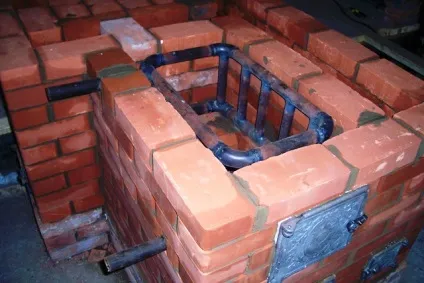

На шар руберойду наноситься розчин, і викладається перший ряд цегли. Далі згідно порядовке зводяться перші ряди, і в контури топкової камери встановлюється змійовик.
Вибудовується відділення для золи і топка, роботи потрібно проводити строго по порядовке. Кожен ряд цегли обов'язково перевіряється: відхилення від ряду може привести до дуже неприємних наслідків.
Дротом закріплюється топкова дверцята, вибудовується звід печі і димар. Для внутрішньої поверхні камери згоряння і димоходу використовуються цеглини з округленими кутами, щоб усередині не накопичувалася сажа, яка може стати причиною пожежі.
Коли піч готова, можна переходити до установки водяного опалення. До теплообміннику прикріплюються труби виходу та повернення контуру, які з'єднуються з радіаторами. Встановлюється розширювальний бак, система заповнюється теплоносієм.

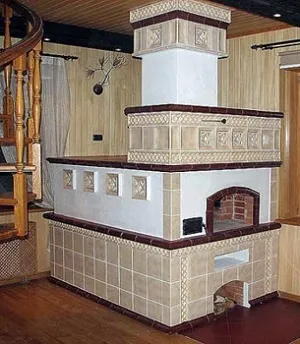

Коли процес будівництва закінчений, можна приступати до обробки печі і пробної топці. Для зовнішньої поверхні можна використовувати просту штукатурку або плиточную обробку. Плиткою-кахлів піч прикрашають вже давно, це дозволить створити цікавий гарний інтер'єр.

Труба димоходу повинна бути білою: на ній будуть помітні чорні плями, якщо димохід несправний і пропускає продукти згоряння в кімнату. Вже пробна топка дозволить побачити помилки і по можливості їх виправити.

Самостійне будівництво печі і установка в неї теплообмінника - непросте завдання, і краще доручити її професіоналам. Майстерність пічника завжди високо цінувалося, і не варто економити на виклик майстра, який, дійсно, знає всі секрети технології будівництва. Правильне спорудження опалення дозволить забезпечити надійний обігрів, і в вашому домі ніколи не буде холодно.

Одне з головних переваг російської печі - повна автономність. При достатньому запасі дров можна забезпечити дому опалення протягом всієї зими, і ваш будинок не залишиться без тепла через аварію на централізованих мережах. Російська піч - вічна класика, яка ще довго не втратить популярності, а нові технології дозволять зробити її використання більш ефективним.
