Піч шведка порядовка своїми руками, як зробити, деталі на фото і відео

Рідко який приватний будинок обходиться без опалювальної печі. Вони можуть мати різну конструкцію, але незалежно від цього, основним їх призначенням є обігрів приміщень. Деякі опалювальні агрегати можуть використовуватися і в якості конфорка. Крім російської печі (детальніше: "Як побудувати російську піч своїми руками - робимо кладку самі"), чималою популярністю користується і піч шведка порядовка якої не викликає складнощів. Головні її переваги - невеликі розміри і економічність.

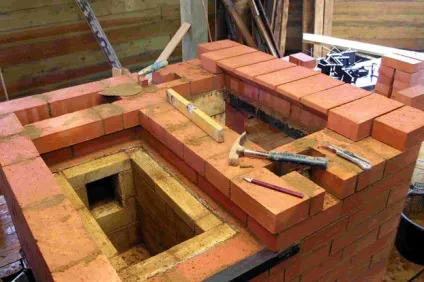

Опалювально-варильна «шведка» має практично ту ж саму конструкцію, що і російська піч (прочитайте також: "Порядовка російської печі - будування своїми руками"). Основна відмінність полягає в тому, що другу з них встановлюють посеред кімнати, а «шведку» - між сусідніми приміщеннями. Таким чином, на кухні її використовують для приготування їжі, а в кімнаті - для обігріву повітря. В результаті кімната буде добре прогріватися, але сам процес нагріву цегли відбувається на кухні. Як виглядає така піч, можна подивитися на фото.

Матеріали для печі шведка

При створенні даної конструкції використовується два види цегли: червоний і шамотна (вогнетривкий) - замість нього іноді використовують сирець. Перед укладанням матеріал на 24 години замочують у воді. Фундамент агрегату укладають на цементний розчин, а саму конструкцію - на глиняний. Довговічність «шведки» залежить від якості глиняного розчину - чим воно вище, тим довше прослужить піч.

Якою б не була порядовка печі шведка, в конструкції обов'язково присутні металеві деталі - заслінки, дверцята, засувки. Найчастіше вони виготовляються методом чавунного лиття. Для перекриттів застосовують металеві куточки, арматурну сітку, шини і листи металу.
Часто використовуються і різні оздоблювальні матеріали, але «шведку» зазвичай просто фарбують вапном. Але зустрічаються й інші спорудження, прикрашені декоративним каменем, кахлями і іншим.

Для порядовки печі будуть потрібні:

• ємність для розчину;
• металеве сито з осередками 1-2 міліметра;
• молоток;
• штикова лопата;
• кельму;
• схил;
• рівень.

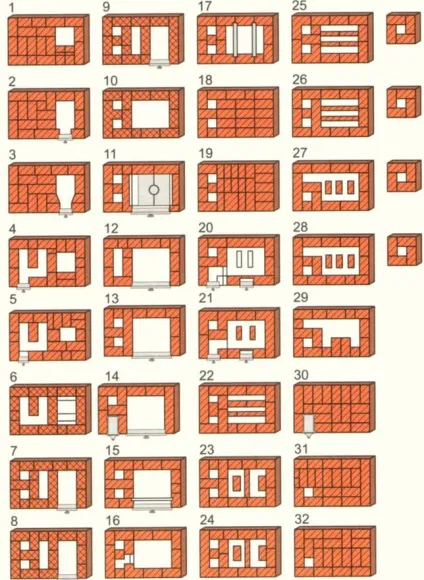

Піч шведка: порядовка і схема кладки

Порядовка опалювально вручений печі шведка - це спеціальна схема кладки кожного ряду цегли. Конструкцію будують в точній відповідності зі схемою.

Першою і другий ряди повинні бути суцільними. Вони служать фундаментом печі і викладаються з червоної цегли строго горизонтально. За допомогою кутника перевіряються кути кладки.

Порядовка третього ряду передбачає підстави вертикальних каналів, зольной камери з дверцятами та відсіку нижнього нагріву. Для кладки використовується червона цегла, вогнетривкими виробами викладається лише піддавали.

У четвертому ряду триває створення вертикальних каналів, зольной камери і відсіку нижнього нагріву. З шамотного цегли викладається піддавали, з червоного - все інше. Другий і третій вертикальний канал на третьому і четвертому ряду об'єднані в єдине ціле. Схожим методом укладається і піч з лежанкою.

П'ятий ряд викладають зліва направо. Завершується формування зольной камери, дверцята піддувала перекривається. Колосникові грати встановлюють з урахуванням того, що при нагріванні метал буде розширюватися. Між кладкою і гратами обов'язково залишають зазор величиною в 12-16 міліметрів - його засипають піском. Все викладають червоною цеглою, вогнетривким - тільки зольник.

На шостому ряду починають формувати підставу паливної камери, формують дверку для неї. Встановлюють духовку. Топку і духовку поділяють стінкою з шамотної цегли, що стосується решти кладки, то її виконують червоною цеглою. З П-образного каналу створюється три вертикальних.

На сьомому ряду облаштовують топку з шамотної цегли.

На восьмому кроці створюється піч шведка своїми руками: порядовка виглядає наступним чином. Закривається вертикальний канал, але триває формування паливної камери.

Дев'ятий ряд знаходиться у верхній частині дверцята камери згоряння. Цеглини даного ряду стесивают під кутом з нижньої і верхньої сторони для переходу газу з топки в димохід.

Кладка десятого ряду більш складна. Цегла стісуються під тим же кутом, що і в попередньому ряду. Стінку між паливної камерою і духовки не викладають. Ряд обов'язково вирівнюють за рівнем, на нього поміщають варильну поверхню, роблячи для неї виріз з запасом в 12-16 міліметрів (через температурного розширення). Нарівні з зовнішньою стінкою печі закладають металевий куточок розміром мінімум 45х45 міліметрів.

На одинадцятому ряду формується початок вручений камери, при цьому по всій довжині закладається цеглою отвір, що утворився з правого боку. Ряд викладають червоною цеглою. Якщо встановити знімну дверцята, то варильну камеру можна буде використовувати і в якості духовки (докладніше: "Опалювально варильна піч своїми руками - нічого складного").

Дванадцятий ряд кладуть із червоної цегли. В даному ряду два лівих каналу з'єднують в один.

На тринадцятому ряду порядовку виконують точно так же, як і на дванадцятому, крім каналу, який знову ділиться на дві частини.

Чотирнадцятий і п'ятнадцятий ряди викладається точно тим же чином, що і попередній.

На шістнадцятому ряду перекривають варильну камеру, встановлюючи чотири металевих куточки розміром 45х45 міліметрів відповідної довжини. Схема кладки така ж, як і в попередньому ряду.

На сімнадцятому ряду варильна камера повністю перекривається, а для відводу пара залишають отвір розміром, рівним половині цегли.

На вісімнадцятому ряду закладають страхувальний металевий куточок з метою зміцнення низу сушильних камер розміром не менше 45х45 міліметрів.

На дев'ятнадцятому ряду починають кладку витяжної вентиляції з варильної камери і формують дві сушильні камери. Наступні два ряди викладаються однаково.

Двадцять другий ряд формується так само, як і попередні, але меншу сушилку перекривають металевою пластиною.

На двадцять третьому ряду створюють сушильні камери, готуючи місце для засувки на витяжному каналі вручений камери.

У двадцять четвертому ряду об'єднують перший і другий вертикальний канал.

На двадцять п'ятому ряду витяжку вручений камери об'єднують з третім каналом.

На двадцять сьомому ряду верх печі перекривають, залишаючи відкритим лише третій вертикально спрямований канал. Периметр кладки при цьому збільшують на 3-4 сантиметри. На наступному ряду формують бортик, а периметр кладки збільшують ще на 3-4 сантиметри. На двадцять дев'ятому ряду кладку повертають до колишніх розмірів.

На тридцятому ряду формують трубу, а в печі створюють отвір для засувки. Надалі залишається тільки викласти трубу потрібної висоти. Кладку виконують вертикально по схилу.

Піч шведка зручна в експлуатації і економічна. З її допомогою можна ефективно прогрівати будинок, а на додаток до цього ще й готувати їжу. Якщо зібрана така піч шведка порядовка якої вказана вище, то вона буде довговічною і функціональної. Конструкція її досить проста, тому з роботою можна справитися, навіть не володіючи спеціальними знаннями і вміннями.
Переваг самостійного створення печі багато: це не тільки економія, але і можливість придумати оригінальний дизайн конструкції. Крім того, річ, зроблена своїми руками, буде служити предметом гордості майстра, і викликати захват у гостей.
