Піч для теплиці тривалого горіння своїми руками схема, фото, покрокова інструкція

Від рівня температури в теплиці безпосередньо залежить якість і розмір врожаю. У холодних регіонах країни для отримання своєчасного врожаю необхідно встановлювати обігрівальні прилади, кількість і вид яких залежить від площі теплиці і вирощуваних рослин. З огляду на, що застосування таких приладів досить тривалий за часом, це вимагає істотних грошових витрат на енергоресурси, відповідно, в кінцевому підсумку собівартість фруктів, овочів зростає.

Сьогодні розроблено низку сучасного обладнання, здатного працювати довгий час всього на одній закладці, при цьому коефіцієнт корисної дії обладнання наближається до рекордних 90%. Це піч для теплиці тривалого горіння. Такі апарати дозволяють підтримувати оптимальний температурний режим з мінімальними витратами палива.

На профільному ринку представлено безліч моделей подібного типу - в цій статті ми розглянемо найбільш ефективні та доступні марки, а також поговоримо про те, як зробити піч для теплиці тривалого горіння своїми руками.

Принцип роботи

В якості палива можуть використовуватися:

• вугілля та вугільні брекети;
• пелети з тирси, лушпиння насіння;
• торф;
• побутові відходи;
• дрова.

Як показує практика, в переважній більшості випадків використовується саме деревина.

Суть роботи такого котла полягає в тому, що його особлива конструкція забезпечує тривале горіння деревини - іноді до 16-24 годин. Поліна перегорають практично повністю, фактично не залишаючи після себе золи. Тому очищати піч потрібно не частіше, ніж раз в два тижні, що теж дуже зручно.

Серед інших позитивних характеристик:

• можливість не тільки повітряного обігріву, але і підключення водяного контуру;
• незалежність від електро- та газопостачання;
• коефіцієнт корисної дії - більше 85%;
• простота експлуатації;
• економічність.

Тривале горіння в цьому випадку забезпечує процес піролізу. Паливо не згорає в камері, але повільно тліє при мінімальному доступі повітря, виділяючи велику кількість піролізних газів. Останні, в свою чергу, також згорають в окремій камері, додатково виділяючи тепло. Такий дубльований процес згоряння однієї закладки забезпечує, з одного боку, більш тривалий час (до 8-10 годин) з іншого - значний ефект в порівнянні з традиційними печами.

Подача повітря в камеру регулюється заслінкою. Саме її регулювання і дозволяє збільшувати або зменшувати обсяги подаєтьсякисню, що і позначається на кінцевій швидкості горіння.

Що пропонують виробники

На профільному ринку представлено кілька ефективних і доступних за ціною моделей, про які докладніше поговоримо нижче. Їх характеристики дозволять вам визначитися, який же марці віддати перевагу.

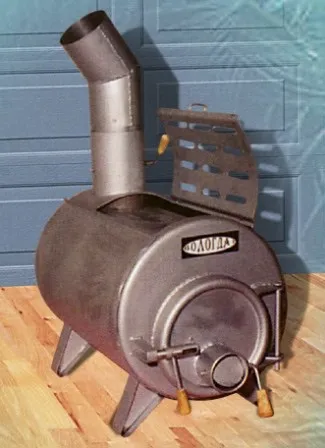

«Вологда»

• володіє високою тепловіддачею;
• економічно вигідна;
• виробляти закладку дров потрібно лише пару раз на добу;
• має високий ККД - близько 80%.

Власнику немає необхідності постійно контролювати роботу устаткування. Для подачі теплоносія використовуються особливі гнучкі шланги, які приєднуються до задньої частини котла і підводяться до баку, наповненому теплоносієм. Щоб забезпечити нагрів води до 60 градусів, досить від 30 до 40 хвилин.

Ціна - 4200-5800 рублів.

«Вологда» пропонує моделі, які можуть використовуватися для опалення одночасно і житлового будинку - для цього приєднується водяний контур, встановлюються радіатори. Як це зробити - описується в інструкції до обладнання.

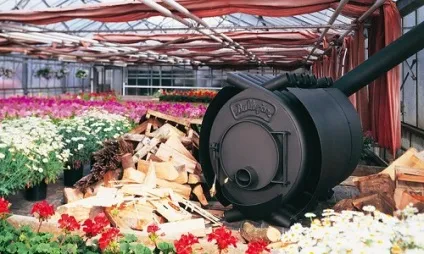

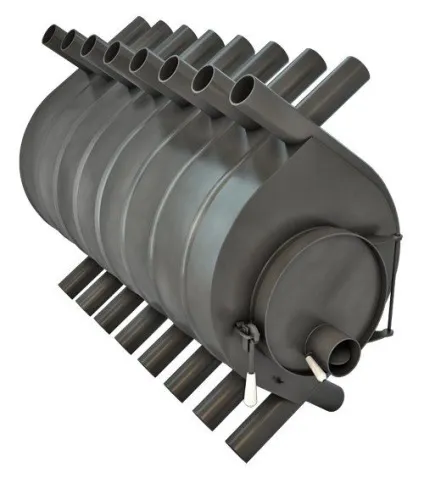

«Булерьян»

Дана марка вкрай рідко застосовується для установки в теплицях, але при цьому забезпечує тривале горіння палива, тим самим підтримуючи необхідну температуру.

Виглядає, як велика бочка, покладена на бік, до якої прироблені випускають трубки. Існує кілька варіантів - в залежності від розміру. Найменша щохвилини пропускає через трубки близько п'яти кубічних метрів повітря. Щоб корпус не розжарюється, був безпечним, його обробляють особливої ​​фарбою.

Серед негативних властивостей:

• відсутність регулятора для коригування температури;
• Не зручно в монтажі;
• вимагає постійного контролю.

Ціна 8500 - 25500 руб.

Щоб скоротити кількість завантажень, рекомендується застосовувати поліна твердих порід або буре вугілля.

піч Бутакова

Названа на честь інженера, професора, який її ж і розробив. Принцип дії моделі Бутакова схожий з описаним вище «булерьянов».

Сьогодні виробництвом такого обігрівального приладу займаються кілька фабрик:

• «Термофор» - велика компанія;
• «Теплодар» - скопіювати котел, але зробив це дуже професійно і якісно;
• «Конвектіка» та інші.

В цілому, всі розробки досить схожі між собою, але є характерні тільки конкретній марці переваги і недоліки. Більш докладно про них розкажуть консультанти в магазинах - там ви і зможете зробити остаточний вибір, порівнявши вироби в реальності.

Ціна 9000 - 36000 рублів.

«Слобожанка»

Ще одна якісна і ефективна піч - в ній передбачена вертикальне завантаження полін. Додатково використовується спеціальний циліндр, який чинить тиск на горючі матеріали, поступово опускаючись в процесі їх перегорання.

До «Слобожанка» також можна підключити водяний контур, завдяки чому можна легко створити повноцінну систему опалення з радіаторами. «Слобожанка» легко скопіювати, створивши таку піч самостійно, про що розповідається нижче!

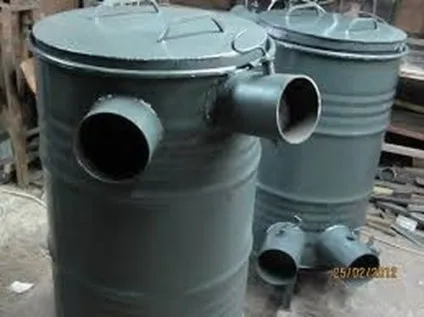

Робимо котел самостійно

Переваги описаних вище приладів складаються не тільки в тому, що вони дозволять тривалий час забезпечувати необхідну температуру в теплиці, а й в тому, що їх можна виготовити самостійно, використовуючи звичайний метал.

Підготовка до виробництва

Найкраще використовувати метал, оскільки він швидко нагрівається, рівномірно розподіляє тепло і ідеально підходить для створення повітряного опалення.

Основою є, звичайно ж, корпус - він може бути виконаний з:

• листової сталі, сформованої в циліндр;
• старого газового балона;
• великий сталевої труби;
• старої бочки з металу.

Найпростіше зробити агрегат зі старої бочки. Та й дістати її не складно. Тому в нашій інструкції беремо саме її за основу. До бочці вам знадобляться:

• труба з металу для відводу диму;
• металевий куточок.

З інструментів знадобиться:

• зварювальний апарат;
• болгарка з диском для роботи по металу;
• будь-який пристрій для визначення та нанесення розмітки.

Послідовність дій

Всі роботи проводяться по заздалегідь підготовленій схемі або кресленням

Схема найпростішої печі тривалого горіння

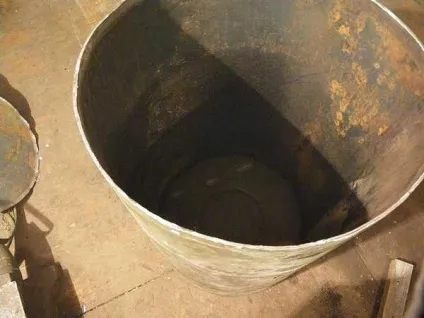

В першу чергу слід виконати підготовку корпусу, тобто бочки:

• верхня кришка (якщо вона не знімна) зрізається;
• збоку у верхній частині бочки вирізається отвір, за діаметром відповідає розміру труби для димаря;
• внизу вирізається квадратний або прямокутний отвір, через яке буде згодом виконуватися закладка полін - природно, потрібна буде і металева дверцята, щільне прилегла і забезпечує герметичність.

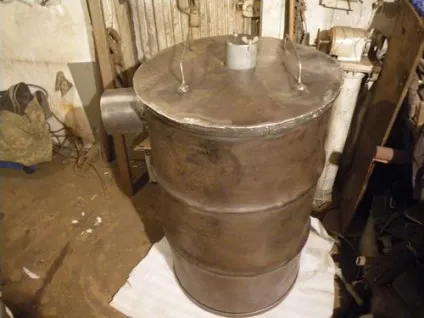

Корпус готовий, а тому настала черга створення інших конструкційних елементів. Зокрема, зрізану верхню кришку слід злегка зменшити в розмірі, щоб вона вільно проходила всередину бочки.

Посередині вашого «млинця» зробіть невеликий отвір. До нього підключіть трубу невеликого діаметру - через отвір буде надходити кисень. Занадто великий отвір призведе до швидкого перегорання дров - досить, якщо його діаметр становитиме близько двох сантиметрів.

До нижньої частини «млинця» приваріть сталеві смужки, які допоможуть посилити кришку і зробити тиск на деревину більш ефективним.

У підсумку, дрова будуть поступово тліти, а кришка надавати на них тиск і поступово опускатися. До речі, за рівнем її опускання можна визначати, коли виконувати чергову подгрузку палива.

Щоб піч була безпечною, її слід встановити на ніжки - для цього також використовується металевий куточок. Зробіть чотири однакових по довжині відрізу куточка і приварити їх до бочки. У нижній частині куточків приваріть невеликі пластини з металу, що забезпечить додаткову стійкість створеного вами твердопаливного котла.

Для того, щоб одній закладки вистачило на 1,5-2 доби, необхідно в якості палива використовувати досить великі колоди (не бив дрова, а саме колоди), а зазори утрамбовувати тирсою.

Висновок, відгуки, поради

Підводячи підсумок, звертаємо вашу увагу на те, що такі твердопаливні котли тривалого горіння являють собою ідеальний варіант обігріву теплиць. Тим більше що до них легко під'єднується система водяного контуру.

Якщо ви не маєте можливості купити або просто не мають наміру витрачатися на фабричну установку, її досить просто зробити самостійно - просто дотримуйтесь нашої інструкції і все у вас обов'язково вийде. Такий агрегат буде підтримувати оптимальний мікроклімат в теплиці, забезпечуючи ідеальний урожай і знижуючи кінцеву собівартість обслуговування вашого сільськогосподарського промислу.
