Піч для дачі

Схожий варіант грубки для потреб приміщення дачі

При бажанні можна знайти всілякі схеми і проекти грубки для дачі, розраховані на різні розміри дачних будівель і енергоносії. Опалення приміщення дачі за допомогою електроенергії та природного газу стає дорогим задоволенням, тому дачники середньої руки розсудливо вибирають чавунні чи цегляні грубки для дачі, що працюють на твердому паливі.

Як би скептично ставилися власники новомодних електрокамінів і газомазутних котлів до твердопаливних варіантів, насправді пічка для дачі з цегли, побудована за всіма правилами пічної науки, має цілий ряд прихованих переваг і достоїнств, на які спочатку не звертають увагу:

• Застосування твердого палива, як мінімум, обійдеться вдвічі дешевше газу та електроенергії. При цьому господар дачі не залежить від примх енергосетевих і газових компаній;
• Тверде паливо можна зберігати на дачі роками, не переживаючи за його якість або самозаймання. У той же час зберігання навіть невеликої кількості мазуту або соляру на дачній ділянці може стати серйозною проблемою;
• Цегляна піч для дачі своїми руками будується досить просто. При цьому споруда і установка печі з цегли та глини обійдеться значно дешевше покупної чавунної або сталевої конструкції.

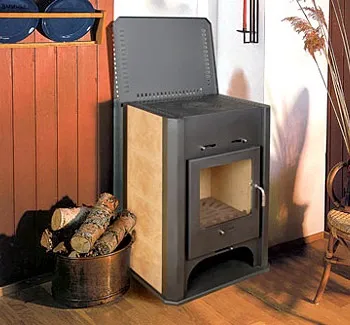

Новомодні чавунні і сталеві пічки мають прекрасний зовнішній вигляд і відмінну тепловіддачу, але при цьому володіють вродженим дефектом «з'їдати» кисень в приміщенні дачі і мають схильність до деформації корпусних деталей, після 40-50 хороших прогревов.

Установка в приміщенні дачі якісної грубки зі спеціальних жаростійких сплавів обійдеться в кілька разів дорожче, ніж будівництво з якісної цегли.

Важливо! Середній термін служби дров'яних печей в приміщенні дачі може досягати 40-50лет, і в більшій мірі залежить від якості кладки і використовуваних матеріалів.

Шведки-голландки, яку піч вибрати для дачі

Для різних за конструкцією і площі приміщень дачі необхідно підбирати свій варіант печі. Серед безлічі побажань, висловлених власниками дач до пристрою грубки, можна виділити кілька основних:

1. Невеликі габарити споруди. Піч в приміщенні дачі не повинна займати левову частку корисного простору кімнат;
2. Універсальність конструкції, крім безпосереднього опалення та нагріву, пристрій печі для приміщення дачі повинно мати варильну поверхню;
3. Облаштування каналів і топки повинно бути досить простим, щоб забезпечити будівництво печі для дачі з цегли своїми руками навіть при невеликому досвіді пічних робіт.

Важливо! Схема печі для дачі повинна розраховуватися як мінімум на два режимами роботи - річний, при якому гріється для варки поверхня, а грубка залишається холодної, і зимовий - повноцінний прогрів всієї цегляної кладки і опалення приміщення.

Відразу варто обмовитися, що традиційні українські печі мало підходять для дачних ділянок, перш за все через габарити і величезної маси.

Камінні схеми дозволяють швидко прогрівати кімнати і довго зберігати тепло, у них, як правило, відсутні варильні поверхні.

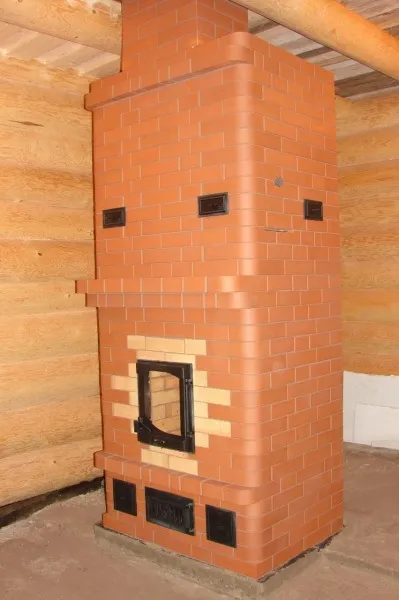

Кращим вибором для середніх за площею в 30-40 м 2 приміщень дачі і заміських будинків буде шведський варіант печі, зображений на фото і схемою.

Завдяки розвиненій поверхні цегляних стін грубка дозволяє не тільки прогрівати внутрішні приміщення дачі, а й ефективно сушити одяг, речі та взуття. Відмінна продумана конструкція, дуже економічна і надійна, володіє двома недоліками. Перший - збільшені розміри конструкції, «шведка» займає в житловому приміщенні дачі не менше 2-3 м 3 корисного обсягу. Другий - складна система облаштування газоводних каналів зажадає високої культури кладки і точного дотримання схеми порядовки, тому доводиться поламати голову, щоб зрозуміти, як побудувати піч точно по схемі.

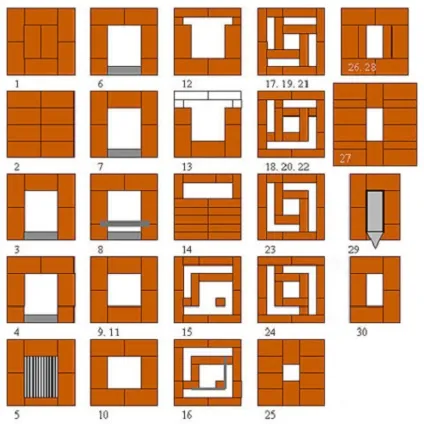

Для невеликих приміщень дачі ідеальним варіантом буде перероблена ентузіастами під вітчизняні умови схема «голландки» - вузької і високої, як свічка, печі. Порядовка і схема стандартної голландки для приміщення дачі наводиться на фото.

Будуємо цегляну мікропечку для дачі

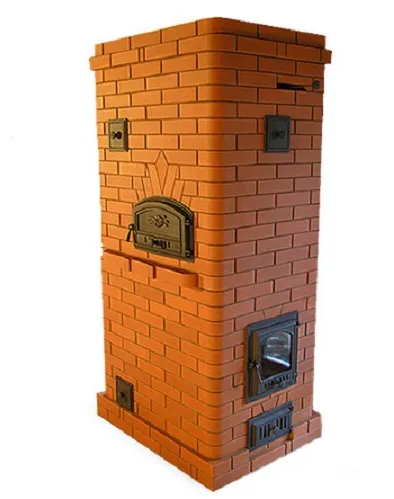

Наведену на фото грубку можна використовувати для обігріву житлового приміщення дачі площею до 20 м 2. На відміну від більшості голландок, модифікований варіант має два режими роботи і варильну площину з чавуну на одну конфорку. До переваг такої печі для дачі можна віднести:

1. Надкомпактні розміри, порівнянні з габаритами чавунного водогрійного котла. Ширина корпусу в нижній частині становить 770 мм, висота 2030 мм і глибина - всього 640 мм;
2. У полегшеному варіанті розробники допускають будівництво щодо легкої конструкції печі без облаштування спеціального бетонного фундаменту всередині приміщення дачі;
3. Камера згоряння, перетином 200х250 мм і глибиною в 43 0мм, футерованная повноцінним ША-8, тому топка печі розрахована на відносно тривалий термін експлуатації.

Для того щоб зробити корпус, буде потрібно 228 штук червоної цегли, 125 фігурного і 22 штуки марки ША-8. Крім того, для формування зводу над вручений камерою грубки використовується сталевий куточок 40х40 мм, загальною довжиною 2100 мм.

Щоб правильно оцінити можливості грубки, слід знати, що, за заявою розробника, середня теплова потужність становить 1,7-2,0 кВт / год. Це потужність побутового електричного нагрівача. Спочатку грубка планувалася для роботи на торфі та брикеті, але практика показала, що запасу міцності шамотної камери згоряння досить для топки антрацитом.

Потужності топкового пристрою вистачає для забезпечення на вручений площині не менше 1,5 кВт / ч, ця величина приблизно порівнянна з потужністю газової конфорки. Для обігріву приміщення дачі цілком достатньо.

Облаштування пода і камери згоряння печі

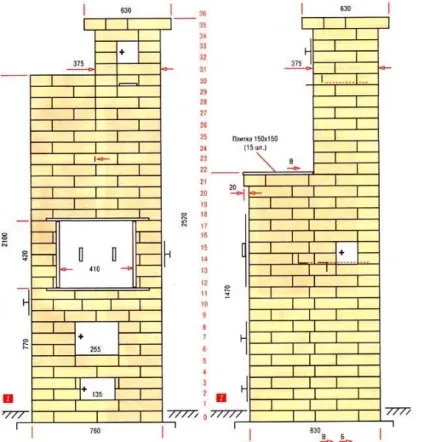

Пристрій печі наведено на схемі.

Конструктивно піч складається з двох роздільних контурів. При закритті нижньої топкової засувки розпечені гази обтікають варильну площину і викидаються по найкоротшому шляху в димохід. При відкритій засувці гаряче повітря попередньо потрапляє у верхню частину печі, яка називається ковпаком, і тільки після цього викидається в димохід. Кладку виконують на готової суміші для побудови печей і камінів.

Корпус печі для дачі викладається з 30 рядів. Останній, 30-й є першим рядом підстави димоходу і використовується для облаштування ніші під загальну димохідну засувку.

Перші два ряди викладають суцільним шаром на поверхню з попередньо укладеної гідроізоляцією. На третьому і четвертому рядах з різаного уздовж червоної цегли викладається підстава зольника і горизонтального переходу в вертикальний канал.

Далі, при укладанні п'ятого і шостого рядів викладаються бічні стінки підстави камери згоряння печі. Шамотна цегла встановлюється на ребро з зазором в 5 мм від кладки з облицювальної матеріалу. Для укладання чавунної колосникових грат в шамоту вирізається паз, на 10 мм більше габаритів колосників.

Крім стінок камери згоряння, на задній площині грубки формуються два канали, один - для основного видалення газів, що забезпечує роботу в режимі вручений поверхні, другий - для відводу газів під ковпак і опалення приміщення дачі.

У міру формування стін печі і паливного відділення встановлюються скляні двері. З сьомого по дев'ятий ряди виганяються стінки камери і корпусу, над дверцятами формується звід замкового типу у вигляді зрізаного клином цегли.

На десятому ряду оформляється перехід від камери згоряння в порожнину основного димоходу. Для цього внутрішній ряд викладається з половинок шамоту, а один шамотна блок вирізається кутом і замикає простінок між основним каналом і топкою. Одинадцятий ряд додає висоту сполучної порожнини. На дванадцятому ряду вирізається ніша під чавунну плиту.

Виведення ковпака і підстави димоходу печі

Після укладання вручений основи за допомогою тринадцятого і чотирнадцятого рядів оформляють бічні стінки пічки і піднімають два газоводних каналу - основний і зворотний.

На шістнадцятому ряду укладаються сталеві куточки для формування зводу варильної камери і ковпака. На сімнадцятому ряду підставу ковпака закривається цегляною кладкою, на основний канал димоходу встановлюється керуюча заслінка, за допомогою якої грубку на дачі можна переводити з літнього в звичайний режим обігріву приміщення.

З вісімнадцятого по двадцять другий ряд викладається смичка каналів в ковпаку печі. Для чищення каналу встановлюються дві торцеві дверцята.

З двадцять третього за двадцять сьомий ряд укладають тіло ковпака. Далі виконується перекришу верху печі. Верхня площина викладається, мінімум, з двох рядів суцільний кладки з перев'язкою горизонтальних і вертикальних швів. На останньому ряду формується основа під димохід і установку основний засувки.

Особливості побудови та користування мініпечкой для дачі

Вага печі для дачі, за приблизними оцінками, складе не менше 800 кг, а з урахуванням ваги димоходу маса легко перевалить за тонну. За заявами розробника, висота грубки може бути підвищена на 20-30 см за рахунок збільшення обсягу Колпакова відділення, але за умови, що між перекришу і стельових перекриттям дачі залишиться зазор в 360-370 мм. У теорії це повинно збільшити тепловіддачу газів.

Насправді висока і вузька конструкція грубки зі збільшенням висоти стає чутливою до неточностей і похибок кладки. Тому на серединній частині, в районі облаштування зводу варильної камери, на задній стінці печі необхідно зробити перев'язку відпаленого дротом-катанкою з елементами стіни. Фахівці рекомендують такого роду конструкції для приміщень дачі обов'язково встановлювати на фундаментне підставу. Найкраще відлити бетонну плиту на щебеневому подслое.

Для чавунної конфорки буде потрібно виготовити і встановити заглушку у вигляді набору чавунних кілець або знімного екрану з нержавіючої сталі. Першу топку необхідно виконувати папером і тріскою тільки на 5-й день після завершення кладки. Через добу можна виконати пробну топку протягом 1-2 годин. Через пару тижнів експлуатації дачу можна протопити брикетом або вугіллям.

На передній стінці печі встановлена ​​прозора скляні дверцята, яка надає конструкції вид невеликого каміна. Але до остаточного прогріву димоходу відкривати скло не рекомендується, через зворотної тяги і відсутності камінного зуба частина газів зворотним тиском може виштовхнути всередину приміщення дачі.

висновок

Ефективність роботи багато в чому залежить від правильного облаштування димаря. Висота зрізу димової труби повинна бути піднята не менше ніж на 3,5-4 м над засувкою. Невелика маса цегляних стін дозволяє відносно швидко прогріватися внутрішньої поверхні димоходу і забезпечувати нормальну тягу. Запуск печі виконують на літньому режимі, і тільки після розігріву основного каналу засувки перемикають на обігрів приміщення дачі.
