Піч булерьян своїми руками - креслення і схема збірки

Піч Булерьян набула широкого поширення в світі автономних систем опалення. Друге її назва, яке зустрічається не так часто - Бренеран. У такій конструкції можна спалювати різне тверде паливо, але основним з них вважається деревина.

Подібна конструкція досить проста. Вона складається з топки в формі циліндра, поверх якої обгинаються труби. Найпростіші промислові моделі коштують на ринку від 200-250 у. е. Однак простий пристрій може підштовхнути доброго господаря докласти трохи зусиль і зробити булерьян своїми руками, заощадивши значну грошову суму.

Принцип роботи печі і її схема

За своєю суттю Булерьян є одним із самих практичних сполучень дров'яної печі і буржуйки. Принцип роботи грунтується на фізичному явищі «примусова конвенція».

Внизу конструкції передбачено отвір, в яке надходить холодний з приміщення повітряний потік. Просуваючись по трубах, які взаємодіють безпосередньо з топкою, він швидко нагрівається і виходить назовні.

Продукти горіння дров не відразу видаляються назовні, надходячи в іншу камеру, де відбувається їх вторинне згоряння при дуже високих температурах. Спалювання повітряно-газової суміші дозволяє збільшити ККД до нескромних 80%.

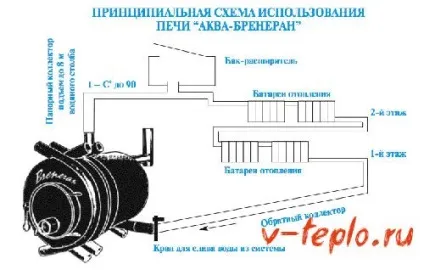

Висока температура конвекційного повітря на виході дає можливість опалювати практично будь-яку за обсягом кімнату або одноповерховий просторий будинок. Завдяки поверхневим трубах доступ до гарячої поверхні топки обмежений, завдяки чому її використання максимально безпечно. Булерьян можна поєднати з опалювальним контуром на рідкому теплоносії.

Схема класичної моделі

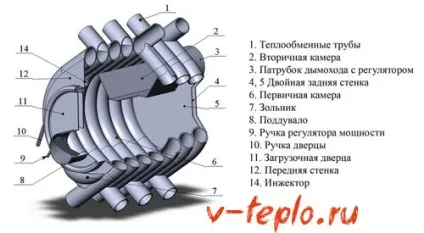

Булерьян повинна являти собою суцільнометалеву конструкцію, основою якої є топка з двома камерами і зігнуті навколо неї трубки. Більш детально ознайомитися зі схемою класичної моделі можна на малюнку, представленому нижче.

Не потрібно забувати про піддувалі, куди будуть надходити холодні повітряні маси в топку. Так як тверде паливо буде згоряти вкрай повільно, про зольнику можна забути, але і його наявність нічого не зіпсує.

Докладна розповідь, про принцип роботи:

Ефективність можна збільшити обладнавши подвійну задню стінку і двошаровий корпус.

Тепер про все більш детально.

Матеріали і інструменти, основні етапи виконання робіт

Щоб приступити до роботи і змайструвати булерьян своїми руками, необхідно подбати про наявність всього найнеобхіднішого. Для виробництва напевно знадобляться:

• Листовий метал для виготовлення стінок топки (сталь 4-6 см)
• Металеві труби (5-6 см в діаметрі)
• Зварювальний апарат
• Установка для згинання труб
• Набір інструменту

Якщо коротко описати весь майбутній робочий процес, він ділиться на наступні етапи:

1. Згинання необхідної кількості трубок
2. Підготовка пристрою, що збирає вологу і відводить дим
3. Підготовка дверки камери і заслінок
4. Збірка трубчастого каркаса і облаштування топки
5. Установка дверцята і заслінок
6. експлуатація печі

Розглянута конструкція печі Булерьян є класичною. Вона прекрасно підходить для відпаювання більшості приміщень. Іноді виробники подібних установок вносять деякі зміни, спрямовані на поліпшення продуктивності і збільшення потужності. Йти на такий крок самому не варто - можна все зіпсувати.

Для тих, хто вирішив робити піч булерьян своїми руками, наведемо кілька наочних креслень.

Креслення і схеми роботи булерьян (клікніть для збільшення зображення)

Покрокова інструкція для самостійного виготовлення

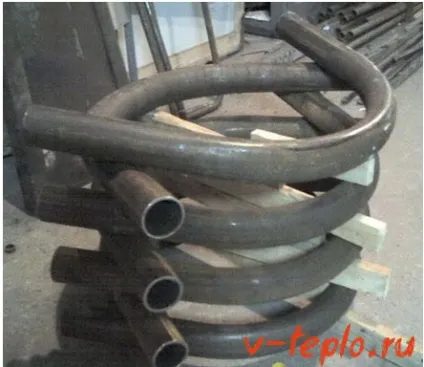

Спочатку слід підготувати труби, які будуть згинатися в вигляді дуги. Їх кількість буває будь-яким і залежить від розмірів печі та потужності, яку вона повинна виробляти. Оптимальне рішення - 8-10 штук.

Для роботи потрібні відрізки довжиною 1.2-1.4 м, які згинають за допомогою спеціального пристосування (трубогиб), дотримуючись радіуса кривизни 22-23 см. Всі вироби повинні бути зігнуті однаково і розміщені в шаховому порядку між собою.

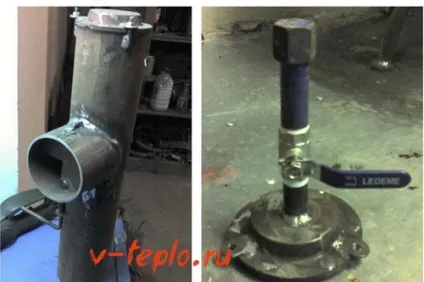

Щоб булерьян зроблений своїми руками не димів всередину приміщення, необхідно зібрати Т-подібну конструкцію, внизу якої роблять перекриває кран. Останній повинен відкриватися періодично для видалення скопилася вологи.

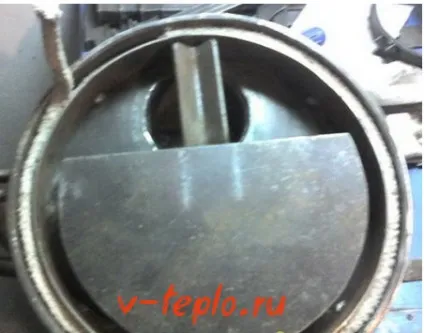

Буде потрібно також заслінка, яка буде контролювати тягу і випускати дим з труби. У ній повинно бути передбачено спеціальний отвір у вигляді вирізаної чверті кола. Виглядає це таким чином, як на малюнку нижче.

Потім вирізається передні дверцята, де буде піддавали. Його обладнають схожою заслінкою, однак на цей раз глухий, завдяки чому збільшиться ефективність печі. Щоб вона могла фіксуватися в бажаному положенні, встановлюють пружинний механізм.

Передня дверцята - один з найскладніших елементів. Вона повинна щільніше прилягати до печі, забезпечуючи належну герметичність. З трубки діаметром 35 мм вирізують пару кілець завдовжки 4 см.

У передній стінці має бути передбачено отвір, до якого приварюють одне з металевих кілець.

Безпосередньо на дверцята приварюється два кільця, діаметр яких трохи різниться. Між ними робиться азбестова прокладка (потрібно скористатися відповідним шнуром). Після встановлюється підготовлена ​​раніше заслінка.

Тепер настає пора знову звернутися до трубчастого каркаса. До першої та другої трубі приварюють інжекційні трубки, встановлені в пропиляні отвори. Вони являють собою елементи довжиною 15 см і діаметром 1.5 см. Завдяки їм буде здійснюватися взаємодія топки і конвекційних елементів.

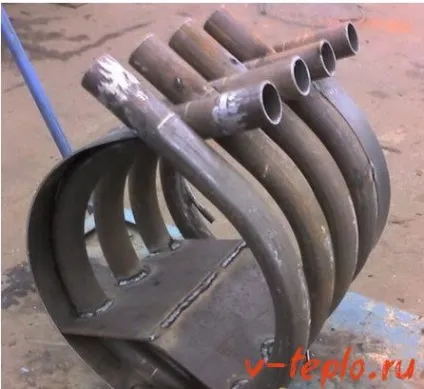

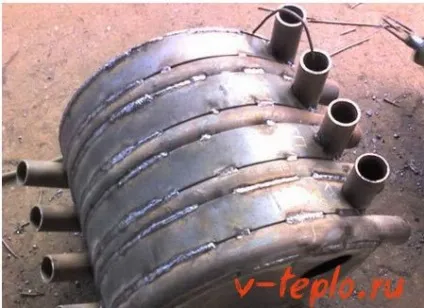

Потім всі труби зварюються в єдиний каркас. Між ними будуть вваривать перегородки зі сталевих пластин товщиною 6-8 мм. Потім приварюється задня глуха стіна і лицьова панель.

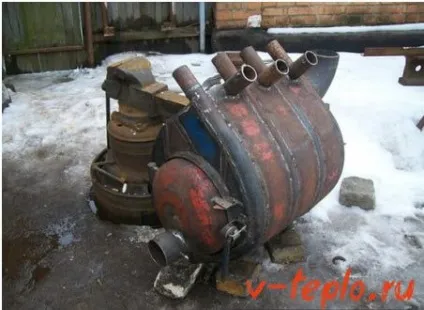

Класичний булерьян своїми руками практично готовий. Залишається навісити дверцята на петлі і виготовити для неї надійний замок. Для печі робляться надійні трубчасті ніжки, і вся конструкція приєднується до димоходу.

Інструкція по експлуатації булерьян

У житті піч булерьян знайшла дуже широке поширення завдяки своїй ефективності, простої конструкції і порівняно невеликим розмірам. Таке безпечне і економічне устаткування можна зустріти в гаражі, лазні, приватному будинку або в промисловому цеху.

Булерьян - це не тільки своєрідна компактна буржуйка. Вона може використовуватися як опалювальний прилад у багатьох інших конструкціях, наприклад, в каміні.

Основний робочий режим моделі - тління. Розтопивши піч, не рекомендується її утримувати в режимі горіння більш ніж на 25-30 хвилин, інакше стінки можуть до красна загартуватися, експлуатація буде небезпечною, недовговічною.

Топити топку спочатку рекомендують дрібними дровами і папером. При цьому заслінки необхідно відкрити. Забороняється додавати сильно горючі або легко воспламеняющие речовини, рідини. - вони зменшать термін експлуатації, буде з'являтися важко виводиться неприємний запах.

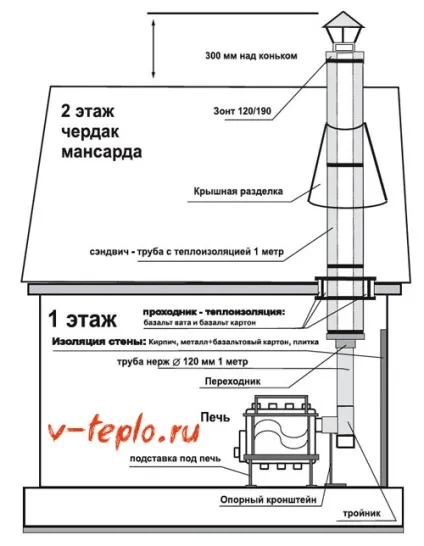

Щоб ефективність підвищилася, необхідно ізолювати від втрат тепла димохід. Найоптимальніший і вельми вигідний варіант - огорнути його мінеральною ватою шаром не менше 3-4 мм.

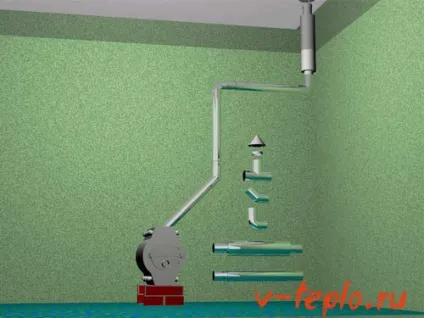

Труби димоходу рекомендується збирати не по ходу руху газів, а проти його. Це дозволить не допустити пошкодження покриття смолами спалимої деревини, які будуть текти з пічного отвору. Вони, потрапляючи безпосередньо в димохід, згоряють.

Потрібно поекспериментувати з режимами топки і вибрати найбільш підходящий з них. На продуктивності істотно позначається засоряемость труб - чим вона вища, тим довше доведеться топити. Два-три рази за один сезон обов'язково прочищають конструкцію.

Перш ніж закинути чергову оберемок дров до будинку, їх рекомендується просушити, склавши над топкою. Можна скористатися не тільки деревними полінами, але і брикетом, тріскою, тирсою.

Що залишився попіл повинен вилучатись в повному обсязі і лише після того, коли вся конструкція охолоне. Все те, що залишається небагато нижче рівня дверцята, залишають для захисту металевої поверхні.

Безумовно, назвати процес виготовлення печі Булерьян простим дуже важко. Пов'язано це не зі складною конструкцією установки, а трудомісткістю виконуваних робіт. Однак мета і витрачений час виправдають кошти, які б довелося витратити на покупку заводського обладнання.
