Перші колісні годинник

У «Божественної комедії» великого поета Данте ми Новомосковськ:
. І як в годиннику колеса з їх приладом Так рухаються, що трохи повзе одне, інше ж літає перед поглядом.
«Божественна комедія» Данте була написана між 1313 і одна тисяча триста двадцять одна рр. Це була епоха, коли відмирали феодальний лад і народжувався новий лад - капіталізм. Феодали, власники маєтків, ще жили в своїх замках, оточені ровами, укріплених стінами з підйомними мостами, баштами і бійницями. Але вже росли міста, розвивалися ремесла, роз'їжджали купці по дорогах. Міста прикрашалися високими будинками зі стрілчастими вікнами, з пишними входами і шпилями, підноситься до неба. Будувалися палаци, ратуші, госпіталі. І на верхівках дзвіниць і ратуш з'явилися баштовий годинник.

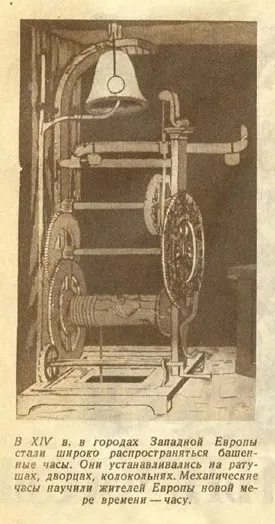

За колам величезних циферблатів рухалися стрілки, які можна було бачити на великій відстані. Баштовий годинник відзначали час розкотистим боєм або ніжною мелодією дзвоник, прихованих за циферблатом.

З появою механічних годинників жителі Європи навчилися новому відліку часу. Запропоноване Птолемей ділення доби на 24 рівні частини поступово увійшло в побут городян, а потім і сільського населення. Стежачи за стрілкою, рівномірно і вдень і вночі рухається по циферблату, європейці звикли до нової міру часу - часу. Баштовий годинник з їх системою коліс, зубчаток, що приводяться в рух механічною силою, - це вже справжня революція вчасовом мистецтві.

Про час появи перших механічних баштового годинника відомості суперечливі. Винахідником їх вважають, наприклад, що жив в X ст. ченця Герберта, який став на схилі літ своїх папою Сильвестром II. Називають і іншого винахідника - ченця Паціфікуса з італійського міста Верони. Він жив у IX ст. Може бути, і той і інший сконструювали механічний годинник, рушійною силою яких була вода.
Достовірно встановлено, що в XIV ст. вже існували механічний годинник. Механік Бомон спорудив в 1314 р такий годинник на вежі, яка захищала міст у французького міста Канни. Десятьма роками пізніше англійський чернець Валінгфор побудував годинник для Сент-Альбанского монастиря, а
в 1344 р Джіакомо Донді встановив годинник досить складної конструкції на Падуанської вежі (Північна Італія). Годинники Джіакомо Донді показували і річний рух сонця, і хід планет, і фази місяця, наступ місяців і навіть річних свят. Механізм цього годинника приводився в рух вантажем, підвішеним до валу колеса, з'єднаного з системою численних зубчаток. Колеса, відлиті з латуні, зажадали для свого виготовлення шістнадцяти років наполегливої ​​праці.

Слава падуанских годин поширилася по всіх містах Європи. У Падуї стікаються численні вчені. За типом падуанских годин стали створювати механізми для вимірювання часу в різних містах: в Ліллі (Франція) в 1378 року в Руані (Франція) в 1389 р в Севільї (Іспанія) в 1401 р е Москві, на Кремлівській вежі, в 1404 м
Знаменитий годинникар Жюльєн Леруа, який жив наприкінці XVII в. дав опис механізму баштового годинника, споруджених за наказом короля Карла V ще в XIV ст. на Палаці правосуддя в Парижі. За життя Леруа цей годинник ще діяли.

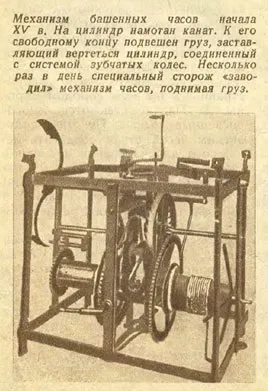

«Двигуном цього годинника, - пише Жюльєн Леруа, - є вантаж, підвішений на шнурі, який накручений на циліндр. Коли вантаж опускається, циліндр крутиться. Обертальний рух передається системою зубчастих коліс останньому вертикальному колесу у вигляді корони. Зуби цієї корони, поставлені перпендикулярно до площини колеса, зчеплені з зубами зустрічного колеса, а на зустрічну колесо діє спеціальне пристосування, яке призупиняє роботу двигуна - вантажу. Пристрій складається з двох платівок, поставлених під кутом один до Друга. Коли одна платівка відкинута зубами колеса, вступає в дію інша, щоб бути відкинута у свою чергу. Таким чином, всякий раз пластинки затримують рух колеса і разом з тим розмотування шнура з вантажем ».

Над удосконаленням механізму цих паризьких годин вісім років працював німецький інженер Генріх Вік, спеціально запрошений Карлом V. Вісім років цей інженер жив у вежі Палацу правосуддя, де знаходилися годинник.
В ту пору ці баштовий годинник вели себе досить капризно і вимагали постійного спостереження і догляду. Протягом дня кілька разів, зазвичай після кожного бою, доводилося піднімати вантаж, заводити колеса, які приводили в рух молотки, вдаряє по дзвонів.
Цікаві баштовий годинник в Меці (Франція), споруджені в XVI в. Для заводу їх служив довгий канат, кінець якого йшов в комнаггу баштового сторожа. Бідолаха вимушений був беззмінно перебувати в своїй комірчині, щоб весь час підтягувати канат з вантажем.
Та й зараз ще на каланчі в бельгійському місті Брюгге несуть постійне чергування сторожа, зобов'язані шість разів протягом доби заводити старовинні баштові годинники.

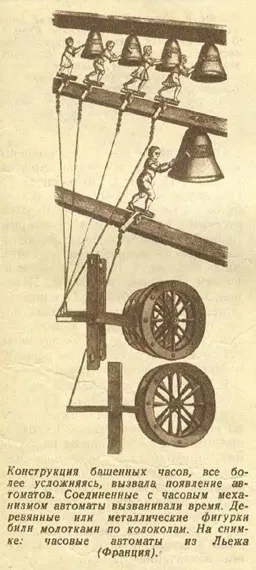

Примітивна була техніка виробництва баштового годинника, але старовинні майстри не стільки дбали про вдосконалення механізмів, щоб забезпечити регулярний хід годинника, скільки винаходили додаткові частини і коліщатка. Аж до XVII в. годинник робили з міді або кованого заліза. Система передач в них мало чим відрізняється від збережених до наших днів турнеброшей.

Турнеброші, поширені в країнах Західної Європи, - пристосування для обертання крутила, на якому коптять м'ясні туші. Виробництвом та продажем турнеброшей займалися колись годинникарі.
Фахівці годинникової справи століттями розвивали своє ремесло. Але часто винаходи, які придумували ці майстри, використовувалися їх господарями для економічного і духовного закабалення народних мас, для прославлення королів і їх служниці - церкви.

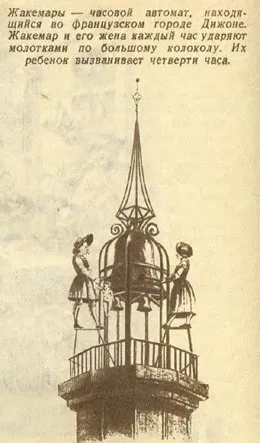

Жакемари - годинний автомат, що знаходиться у французькому місті Діжоні. Жакемар і його дружина щогодини б'ють молотками по великому дзвону. Їх дитина видзвонює чверті години.

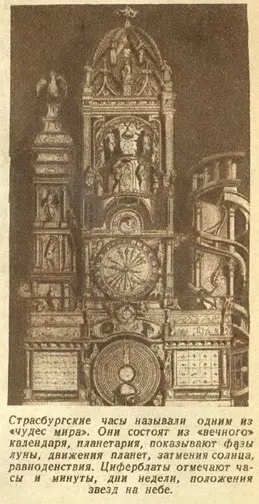

Для прославлення церкви і релігії були споруджені всесвітньо відомі годинник Страсбурзького собору (Франція), чудовий твір мистецтва, протягом століть дивувало європейців.
Страсбурзькі годинник представляли собою не тільки величною архітектурною спорудою, - в них був укладений примхливий механізм, на створення якого потрібні були і винахідницька кмітливість і дуже складні астрономічні розрахунки.
Історія не зберегла нам імені майстра, що дав ідею цього годинника. Відомо лише, що їх споруда була почата в 1352 р і тривала десятки років. У 1571 р годинник перероблялися братами Га-Брехт з містечка Шафгаузена. Для реконструкції годин були залучені і вчені, наприклад професор математики Дазіподій. І в наступні століття у годин Страсбурзького собору копошаться робочі, винахідники, доктора всіляких наук. Всю цю копітку складну роботу закінчив в 1842 р майстер годинникової справи Швільге.
Що ж являють собою ці години, названі одним з «семи чудес світу»?

Годинники Страсбурзького собору складаються з «вічного» календаря, з планетарію, сконструйованого за системою астронома Коперника, вони показують також руху планет, фази місяця, затемнення сонця, рівнодення. Циферблати відзначають годинник і хвилини, дні тижня, положення зірок. Внутрішній циферблат, який має в окружності 9 м, служить для вказівки чисел місяців і. імен святих, пов'язаних з даними днем.

На башті страсбурзьких годин три циферблата. Ось маленький циферблат. По обидва боки його розташовані два крилатих генія. Кожну чверть години перший геній б'є по дзвону. Тоді починають діяти чотири автомати, які символізують чотири періоди людського життя. Фігура, що уособлює Дитинство, відбиває першу чверть, фігура Юності - - другу, змужнілий - третю і Старості - останню чверть. Після цього виступає Смерть, що височіє на п'єдесталі поруч зі старостою. Смерть відбиває повні годинник.
Другий крилатий геній, розташований зліва від циферблата, повертає пісочний годинник, і вміст їх висипається. Опівдні, після дванадцятого удару, виходить церковна процесія. Фігурки дванадцяти апостолів схиляються ниць. В ту ж мить сидить на лівій башті півень починає плескати крилами і кричати .кукареку. З хмар - над циферблатом - показується колісниця з фігурками. Вони позначають дні тижня. З'явилося чимало і інших хитромудрих годин.
Баштовий годинник в шведському місті Лунді при кожному бою демонстрували двох лицарів. Лицарі йшли назустріч один одному і наносили удари - стільки ударів, скільки минулих годинника показували стрілки на циферблаті. Слідом за лицарями через розкриває дверцята механізму з'являлися волхви і клали до ніг сидить на троні мадонни свої приношення.
Голова страховиська застрягла над циферблатом баштового годинника в німецькому місті Ієні. При кожному ударі в дзвін пащу цього чудовиська розкривалася, і старий пілігрим наближав до неї яблуко, піднятими на кінець палиці. Але в той момент, коли чудовисько, уособлювало ворога церкви, здавалося, хотіло поглинути яблуко, монах швидко відсмикував його. Так, Ганс - це було ім'я чудовиська - мав уособлювати борошна ніколи невгамовним голоду.
Годинники, подібні віденським, Лунд-ським або страсбурзьким, як бачимо, несли не тільки службу часу. Пригнічуючи уяву сучасників своїм хитрим механізмом, вони порушували релігійні почуття у забобонною натовпу. Вони повинні були викликати повагу і страх перед войовничої церквою середньовіччя, як і похмурі склепіння готичних соборів, урочисті хорали, процесії монахів зі свічками і хоругвами і багаття інквізиції, на яких спалювали єретичні книги і самих єретиків.
Разом з тим ці складні часові. механізми свідчать про все більшому розвитку техніки і науки, про все зростаючої потреби в точних приладах для вимірювання часу. Наскільки складні були механізми годин тієї епохи, свідчать, наприклад, годинник у французькому місті Безансоні, що мали до тридцяти циферблатів різного призначення.
Принцип пристрою всіх цих годин був один і той же. На горизонтальний вал намотана довга мотузка з гирею на кінці. Гиря тягне мотузку вниз, змушує її розмотуватися, і внаслідок цього обертається вал. Обертання вала внаслідок цілої системи коліс передається основному храповими колеса з зубцями, схожими на зуби пилки. Храпове колесо, поєднане зі стрілкою годинника, повинно було крутитися повільно і рівномірно. Цьому допомагав спеціальний регулятор - баланс, що називався вУкаіни в старовину Білянці. Білянец - металевий стрижень. Він розташований паралельно поверхні храпового колеса і знаходиться на його осі. До Білянці прикріплені дві лопатки. Вони утворюють між собою прямий кут. Коли храпове колесо обертається, один з його зубців штовхає лопатку Білянці. Та зісковзує з зубця, надаючи храповими колеса свободу руху, але не надовго: інша лопатка, що знаходиться з протилежного боку храпового колеса, вже встигла увійти в поглиблення між зубцями. Так, лопатки, діючи поперемінно, весь час стримують рух храпового колеса.

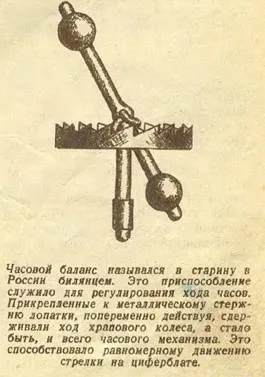

На кінцях Білянці прикріплені вантажі - чавунні кулі. Ці кулі повідомляють Білянці тяжкість, достатню для того, щоб перешкоджати зубців храпового колеса швидко виштовхувати лопатку. Від одного виштовхування лопатки до іншого колесо пересувається на один зубець. І чим важче бі-лянец, тим повільніше хід колеса, а отже, і всього механізму. Годинниковий механізм повинен був працювати якомога більш рівномірно. Від цього залежало точність часу, який показується стрілками. Колесам доводилося відчувати велике тертя, - вони вимагали постійного догляду, змащування, регулювання. Майстри того часу вдавалися до- нехитрим пристосуванням. Так, хід баштового годинника в місті Рибе, в Ютландії, регулювався. цеглою, які накладалися на білянец. Кількість кірпнней треба було міняти: то брати більше, то менше. Годинники відомого астронома XVI в. Тихо де Бразі мали величезне храпове колесо, на ньому було 1 200 зубців, а діаметр його складав 91 см. Це колесо доводилося підганяти молотком.
Похмурі монахи, святі, ландскнехти і чудовиська поступово сходять з баштового годинника. Темне середньовіччя змінюється епохою Відродження. Художники, архітектори, скульптори, поети в пошуках нових образів очеловеченного мистецтва звертаються до античних часів. Міфологічні герої, боги Еллади і Риму - прекрасні в своїй красі Аполлон і Венера. войовничий Марс, громовержець Юпітер, бог морської безодні Нептун з тризубом, покровитель ковальства Вулкан, Меркурій, Сатурн - викрешуються з мармуру і каменя, зображуються на картинах, стають обов'язковими персонажами сонетів. Ними прикрашаються і годинник на вежах.
Ці фігури з'являються, наприклад, на баштових годиннику в Фонте-Небла (Франція). Над ними працюють скульптори Луї Соньє і Фрімін Дешофур, перетворюючи годинник в твір великого мистецтва.
Годинники прикрашаються і фігурами тварин. Це вже не страховиська середньовіччя, які повинні навіювати жах і страх перед всесильною церквою, а прекрасно відлиті або виліплені фігурки собак, коней, оленів, левів. над
циферблатом годин у французькому місті Ане знаходився бронзовий олень, відбивали одній із задніх ніг годинник. Бронзові собаки, що містилися по обидві сторони від оленя, поперемінно гавкали стільки раз, скільки годин показували стрілки.
В ту епоху з'являються і годинник на вежі московського Кремля, згодом багато разів переробляти.
Літописець відносить спорудження цього годинника до 1404 г. Спочатку їх будували німці, помістили годинник на Спаській башті Кремля, що називалася в ту пору Фролівській, на самому видному місці. Як свідчить літопис, московські куранти були призначені для загального користування «торговим людям і міським жителям». З подивом літописець відзначає: «часомерье самозвано, самодвиж-но указует час, ударяючи годинник денні і вночі».
Запрошений 1621 р в Україні англійський майстер Христофор галів запропонував замінити старий годинник більш досконалими. За платню в шістдесят карбованців на рік, до якого від «щедрот» царської скарбниці додавався корм майстру та віз дров на тиждень, галів працює над новим механізмом. Встановлені ним над Спаським воротами годинник відбивали і чверті.
Після цього кремлівські вежі не раз горіли, і в вогні гинули галовейскіе куранти. І знову відбудовувалися стіни і башти, і знову споруджувалися годинник. За описом одного з іноземців, який приїжджав до Москви на початку XVII ст. годинник иад Спаським воротами мали золочені цифри в аршин довжиною. У той час стрілки були нерухомими, а обертався циферблат, який зображав небесне склепіння. Ці нові годинник показував час від сходу до заходу сонця.
Тривалість годин протягом дня залежала від висоти сонця в різні періоди року. Ось чому за кремлівськими курантами доводилося вести неослабний спостереження. У заяві, написаній одним з кремлівських годинникарів, виражається скарга на неправильний хід годинника:
«У минулому 1698 році годинникаря Спаської вежі Андреяна Данилова не стало, а по смерті залишилася його вдова Улита бездітна і безрідних, і живе вона на тій Спаській башті і годинник тримає вона нестатутних, по багато часи мешаютца, передачею годин денних і нощно буває у неї один годину продлітца проти двох годин, а в нинішній час буває в одному годині два години скоріше ».
Новий годинник були встановлені над Спаським воротами Кремля в 1709 р Петром I. Він виписав з Голландії годинник з музикою, і вони були поставлені в Кремлі першим українським часових справ майстром Яковом Черновим. Після цього в годинник вносять виправлення механік Яків Лебедєв в 1813 і часовий учень Корчагін в 1850 р Нарешті, годинникарі брати Бутеноп по велінню Миколи I зробили такий пристрій, що опівдні, три, шість і дев'ять годин годинник стали видзвонювати «Коль славен »і Преображенський марш.
У цьому годиннику вже не можна дізнатися примітивного механізму Галовея. Величезні циферблати перебувають на восьмому поверсі вежі. Стрілки, видимі на значній відстані, приводяться в рух спицями, з'єднаними з зубчастим колесом. Це колесо пов'язано з годинниковим механізмом, розташованим на дев'ятому поверсі вежі. Заводні вали, що наводяться в хід гирями в сім пудів, мають різне призначення: перший вал управляє стрілками, другий потрібен для бою, третій пристосований для чвертей і, нарешті, останній для того, щоб годинник виконували мелодію.
У кремлівських годиннику - тридцять п'ять дзвонів різних розмірів, налаштованих на всякі лади. Ці тридцять п'ять дзвонів підвішені на десятому поверсі вежі,
З Великої соціалістичної революції ці дзвони стали грати «Інтернаціонал».

ГР. ГРИГОР'ЄВ і Г. ПОПОВСЬКИЙ

Техніка - молоді +1938 №01
