Перевизначення блоків в autocad, сапр-журнал

Блоки - відмінний спосіб автоматизації проектних робіт в AutoCAD. Часто при використанні блоків виникає необхідність перевизначити вже використовувані їх входження - змінити геометрію, атрибути, точку вставки та ін. Пропоную сьогодні розглянути можливі способи перевизначення блоків в кресленнях AutoCAD.

Розчленувати і створити блок заново

Перший, найочевидніший спосіб - розчленувати існуючий блок, виправити його геометрію і атрибути, а потім заново створити блок з тим же ім'ям і параметрами.

Процес дуже простий:

Вставляємо зайвий блок, розчленовуємо його на окремі примітиви

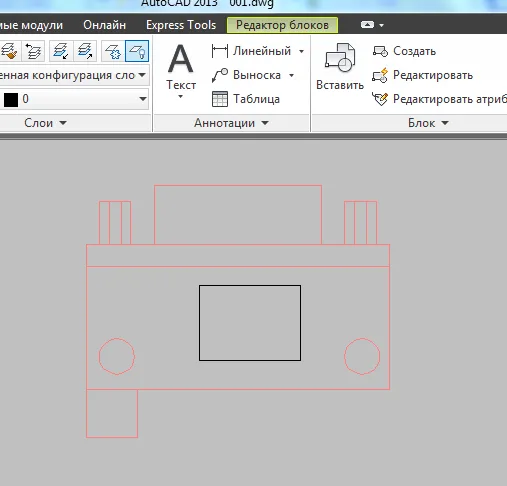

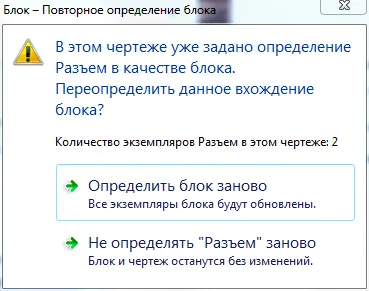

Змінюємо за потребою і створюємо блок заново. При цьому коли ви спробуєте зберегти новий блок під тим же самим ім'ям, система видасть запит на перевизначення існуючих входжень блоку

Погодившись, отримаємо перевизначені блоки у всьому кресленні

У цьому способі важливо те, що базова точка блоку і його початкова орієнтація повинні залишитися незмінними, інакше прив'язка існуючих блоків «злетить» і весь креслення прийде в непридатність.

Вставити новий блок в файл

Зазвичай, одні і ті ж блоки використовуються в різних файлах. Дуже легко перевизначити блоки в одному з файлів, якщо в нього вставити змінений блок з іншого файлу. При цьому, звичайно ж, ім'я та точка вставки блоків повинні збігатися.

При вставці система видасть запит на оновлення існуючих входжень блоку.

Всі входження блоків для поновлення всіх у всьому файлі.

Редагування по-місця

Команда ССИЛРЕД (_REFEDIT) дозволяє редагувати блоки і зовнішні посилання по-місця. Перевага цього способу в тому, що при запуску цього способу редагування інша частина креслення, що не відноситься до блоку, затемнений і залишається доступною для прив'язок, тобто ми маємо можливість редагувати блок в контексті навколишнього його геометрії.

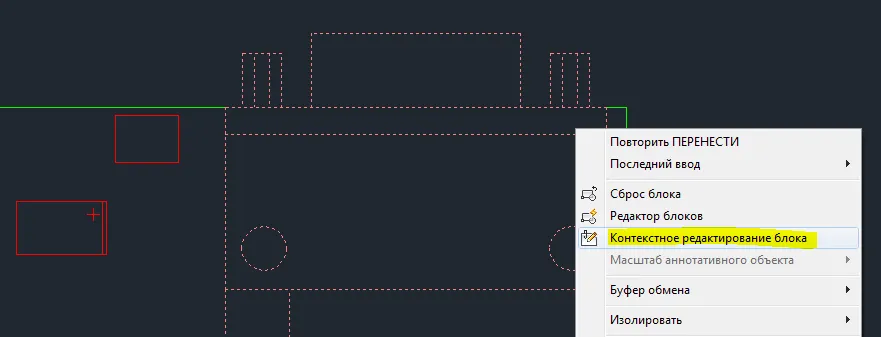

Для редагування за місцем можна ввести команду ССИЛРЕД і вибрати блок або вибрати блок і в контекстному меню вибрати Контекстне редагування блоку

Як бачимо, оточення блоку затемнилося, але є для прив'язки

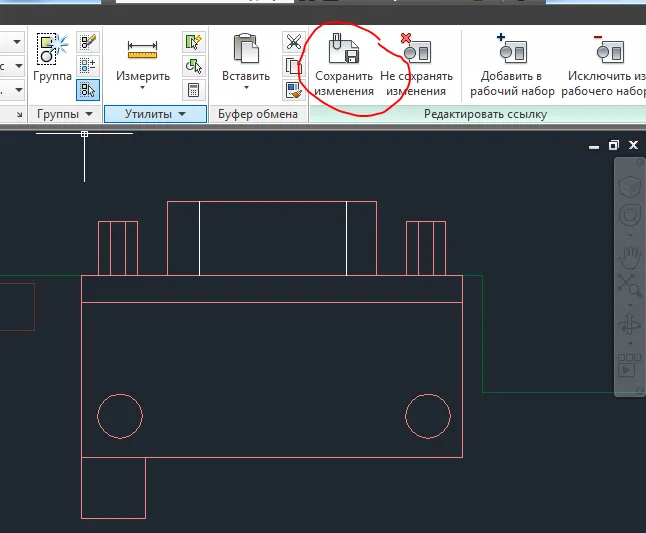

Після створення потрібної геометрії необхідно натиснути кнопку Зберегти зміни на стрічці

Всі входження блоків перевизначити, про що AutoCAD повідомить в командному рядку

Наявність декількох способів вирішити одну і ту ж задачу дозволяє кожному користувачеві AutoCAD вибрати найбільш підходящий для себе варіант.
