Перевірка узо на спрацьовування в домашніх умовах
Як можна перевірити УЗО на спрацьовування?
Насамперед потрібно відзначити, що спеціальний пристрій захисного відключення є дуже корисним приладом, який виконує важливу функцію. Людина, який встановив його, розраховує на спрацьовування у разі виникнення витоку струму. Однак немає нічого вічного, через що регулярно щось виходить з ладу, ламається, втрачає звичну працездатність. З цієї причини дуже важливо час від часу проводити перевірку ПЗВ, тому як саме такий пристрій гарантує належний захист людини від уражень струмом.
Необхідно здійснювати перевірку справності пристрою захисного відключення не тільки перед безпосереднім підключенням, однак і в процесі експлуатації. Завдяки цій статті звичайна людина, які неважливо розбирається у всіх тонкощах електротехніки, зможе без проблем перевірити справність УЗО за допомогою підручних засобів, які напевно є майже в кожному будинку.
У статті у вигляді прикладу приведена перевірка ПЗВ компанії IEK, яке відноситься до серії ВД1-63. При цьому номінальний диференційний струм пристрою становить 30 мА. Насамперед треба сказати про неможливість повної перевірки пристрою відповідно до основних вимог нормативної документації і за допомогою звичайних підручних засобів.
Але в той же час кожен зможе перевірити пристрій і переконатися в тому, що воно знаходиться в технічно справному стані, функціонує адекватно і з достатньою надійністю.
Дебютним методом перевірки УЗО є використання спеціальної кнопки «тест»
Цей спосіб найбезпечніший і поширений. Кнопка «ТЕСТ» зазвичай знаходиться на корпусі УЗО. Для проведення тестування УЗО даною кнопкою не потрібен ніякий кваліфікований персонал, тому що цю перевірку може виконати пересічний користувач. Як правило, на кнопці «тест» зображується велика буква «Т». Саме ця кнопка емітує випадок струмового витоку повз УЗО.
Величина тестового резистора, що володіє вбудованим типом, при цьому задає номінал струму такого витоку. Резистор підбирається так, що там протікає струм не більше диференціального, на який і розраховується сам пристрій.
У разі натискання на кнопку «тест» пристрій має спрацювати миттєво, якщо, звичайно, воно було підключено до електричної мережі правильно і знаходиться в справному стані. Спрацювати УЗО має незалежно від підключення до нього навантаження. Треба сказати, що в побутових умовах такої перевірки буде цілком достатньо. Найкраще перевіряти пристрій приблизно один раз на місяць, щоб постійно контролювати працездатність пристрою.
Перевірка пристрою за допомогою подібного вбудованого штатного функціоналу є справжньою витоком струму «з точки зору УЗО». На такий витік справний пристрій повинен зреагувати миттєвим відключенням. У той же час з точки зору пересічного користувача вся ця ситуація є імітацію витоку в захищається ланцюга.
Перевірка УЗО за допомогою спеціальної контрольної лампи
Практично кожна людина має можливість здійснити перевірку і переконатися в тому, що пристрій знаходиться в технічно справному стані, а його функціонування проводиться адекватно і з нормальним рівнем практичної надійності.
Як відомо, пристрій захисного відключення починає включатися в разі виникнення струму витоку. Це дає можливість за допомогою звичайної лампи і опорів самостійно створити таку витік.
Необхідно запастися для перевірки ПЗВ деякими інструментами, серед яких шматок електричного дроту, електрична лампа (найкраще віддати перевагу лампі розжарювання потужністю близько десяти Вт), патрон під електричну лампу, кілька опорів, електричний інструмент (викрутка, бокорізи, ізоліруюая стрічка та інші).
Насамперед бажано прорахувати, який саме струм протікає через лампу. Тобто важливо зрозуміти, який можна буде створити струм витоку. Для проведення розрахунків особливостей струму через лампу можна використовувати таку формулу, як I = P / U. У ній P означає потужність конкретної лампи, а U є напруга мережі.
Наприклад, якщо потужність лампи становить 25 Вт, то випробувальний диференційний струм витоку буде дорівнювати 114 мА. Безумовно, перевірка за допомогою лампи буде досить грубій, тому що в розпорядженні є УЗО з номіналом 30 мА, а через нього пропускається понад 114 мА. Це абсолютно ясно є не найкращим варіантом.
У лампи з потужністю в десять Вт опір дорівнює порядку 5350 Ом. У такому випадку через лампу буде протікати струм, сила якого становить приблизно 0.43 А. Такий струм є великим для перевірки ПЗВ на 30 мА, через що необхідно якимось чином спробувати зменшити цей показник. Можна зробити це за допомогою додавання опору. Зазвичай в технічному паспорті пишуть про те, що спрацьовування пристрою захисного відключення повинно відбуватися при 30 мА витоку. Але насправді відключення починає відбуватися і при менш значних токах, наприклад, близько 15-25 мА.
Можна зібрати для наочного прикладу таку схему, де струм буде такою ж, як і показники диференціального струму, для якого і розраховане УЗО. Загалом, треба взяти схему з показником струму в 30 мА. Завдяки вже відомими формулами з курсу фізики без проблем можна підрахувати рівень опору, який повинен бути присутнім безпосередньо в ланцюзі: R = U / I = 7700 Ом.
Все це говорить про те, що для забезпечення протікання струму величиною в 30 мА по мережі, опір має дорівнювати приблизно 7.7 кОм. Опір лампи при цьому складає близько 5.35 кОм. Необхідно додати ще 2.35 кОм. Дане опір може бути придбано практично в кожному магазині для радіоаматорів. При цьому його вартість є цілком прийнятною.

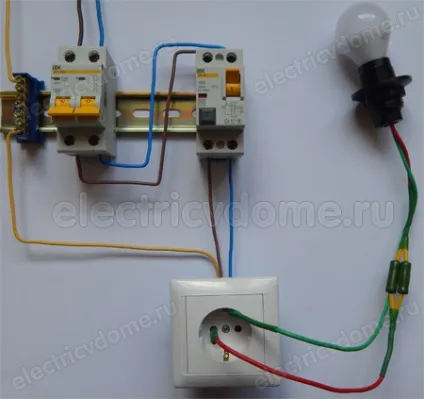

У нас було при собі кілька резисторів, потужність яких становить 5 Вт, а опір - 4.7 кОм. Можна скористатися ними. Однак якщо підключити подібний резистор послідовно з десятіватной лампою, він, безумовно, згорить, тому як не розрахований на таке навантаження. Необхідно, щоб потужність лампи і резистора збігалися. Але при з'єднанні пари таких резисторів з лампою паралельно, можна отримати загальну потужність саме в 10 Вт. При цьому опір в ланцюзі складе 2.35 кОм. Після цього за допомогою дротів необхідно здійснити з'єднання даних опорів послідовно з лампою.
Потрібно також знати, як можна перевірити УЗО на спрацьовування за допомогою подібного пристрою. Якщо в будинку підключений захисний нуль до розеток, то здійснити перевірку ПЗВ на спрацьовування можна в будь-який з розеток.
Наприклад, можна прибрати зі схеми лампочку. Якщо опір пошкодиться, то неможливо за допомогою зору зрозуміти, робоче воно чи ні. В даному випадку при здійсненні перевірки працездатності пристрою, струм не буде протікати повз нього. Тому можна зробити помилковий висновок щодо несправності УЗО.
Перевірка УЗО за допомогою імітації витоку струму
На теорії все перевірити - це непогано, але використання практики завжди краще. Тому можна перевірити пристрій на спрацьовування практичним шляхом. Даний спосіб є найбільш практичним, тому що для його втілення в життя треба зібрати невелику схему. До переваг цього способу перевірки УЗО можна віднести той факт, що вийти побачити при якій витоку УЗО спрацювало насправді. Але є також і мінус, тому що в такому досвіді відсутня цьому можливість зафіксувати час відключення.

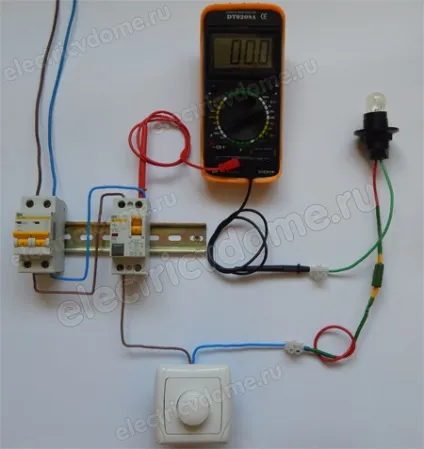

Необхідно підготувати деякі витратні матеріали та прилади для реалізації даного досвіду. Треба мати при собі звичайну лампу на 10 Вт, реостат, з'єднувальні дроти, амперметр, УЗО, а також резистор опором в пару кОм.
Може здатися на перший погляд не дуже зрозумілим, навіщо потрібен такий значний набір елементів. Але кожен компонент дійсно потрібен. Сенс роботи полягає в плавному підвищенні струму витоку, за допомогою якого можна буде спостерігати, при якому значенні збій в електропостачанні УЗО. Реостат грає роль саме того органу, за допомогою якого можна плавно регулювати струм. Можна спробувати використовувати замість нього диммер, якщо класичного реостата немає під рукою. Діммер, по суті, є тим же реостатом, він також плавно змінює струм, завдяки чому і вдається міняти світловий потік лампи. За допомогою даних компонентів збирається нескладна схема.
Для перевірки приладу на спрацьовування в даному випадку потрібно зібрати всі послідовно. Потрібно приєднання елементів одним кінцем на вихід фази УЗО, а іншим - на вхід нуля. Потрібно акуратно і плавно збільшувати витоку, після чого фіксується його значення, при якому відбувається спрацьовування УЗО.
Якщо пристрій не працює в разі натискання на кнопку «Тест», воно може бути несправним. Швидше за все, вийшов з ладу один з внутрішніх компонентів. Може вийти з ладу безпосередньо елемент симуляції струму витоку, але при цьому все УЗО може і далі виконувати захисну функцію, навіть в такому стані.
