УБЛ - не найскладніша конструкція в складі пральної машини. Однак при його поломки машини може зовсім перестати працювати. УБЛ - це замок кришки пральної машини, який фіксує її під час виконання програм прання, полоскання і віджимання одягу. Замок працює автоматично і при несправності повністю блокує кришку або не закриває її.

Тут ми пояснимо, як можна перевірити справність замку УБЛ різними способами.

Перед тим, як оглядати УБЛ пральної машини автомат, потрібно дізнатися про його конструкції, а також різних типах замків, які можуть бути використані для люків пральних машин. Як замків для машин в останні тридцять років застосовувалися 2 типи конструкцій: електромагнітні та з біметалічним елементом.

Електромагнітні замки можуть фіксувати дверці тільки тоді, коли є електрика. Тому в деяких випадках вони виявляються менш надійними і працездатними, ніж біметалеві. Саме тому на сучасних машинах ставлять замки з біметалічними пластинами.

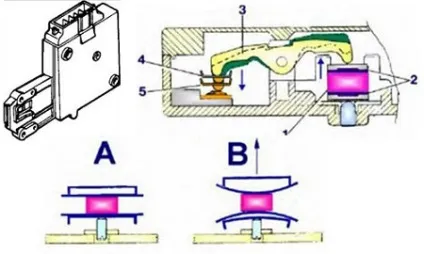

На чому заснований принцип роботи УБЛ?

Він заснований на злагодженій роботі 3 головних деталей:

• фіксатора
• термоелемента
• біметалічної пластини

Щоб закрити люк, модуль управління пральної машини посилає команду на нагрівання у процесі плавлення. При його нагріванні розігрівається і біметалічна пластинка.

В результаті тонка пластинка розширюється, подовжується і починає притискати фіксатор, який відразу ж активується і закриває замок, завдяки чому фіксується люк. Протягом всього часу подачі напруги пластика розігрівається, і кришка машини надійно блокується.

Коли контактний провід термоелемента вийде з ладу, то він припинить роботу, тому пластина не нагріється, і кришка машини буде відкритою.

Якщо з УБЛ все в порядку, то після відключення електроживлення термоелемент зламається розширюється, зніметься тиск з фіксатора і люк відкриється. Якщо з УБЛ або сімістром модуля управління щось не так, електрику буде постійно подаватися на замок і він залишиться закритим до тих пір, поки ви не вимкнете машину від електромережі. Ось основний принцип роботи, а зараз перейдемо до перевірки.

Перевірка за допомогою тестера

Працездатність УБЛ можна легко перевірити за допомогою тестера. Для цього підійде надійний електронний мультиметр з широким діапазоном. Перед перевіркою вам необхідно буде прибрати УБЛ пральної машини. Як саме зробити це, можна прочитати в іншій статті на нашому вебсайті, тут ми не будемо повторювати весь хід роботи.

Після того, як ви зняли замок з кришки пральної машини, необхідно розглянути його схему. Оскільки замки з біметалічною пластинкою досить популярні, то майже кожна фірма вигадує свій варіант схеми замку. Тобто вам потрібно буде дізнатися, де знаходиться загальний, де фаза і де нейтральний. Всі варіанти схем можна подивитися в інтернеті. Без правильної схеми перевірку мульіметром проводити безглуздо.

Після того, як ми розібралися зі схемою, можна приступити безпосередньо до перевірки.

• Переводимо тумблер мультиметра в режим для обчислення опору.
• Один затискач встановлюємо на нейтральний контакт, другий - на фазовий.
• Якщо мультиметр видав тризначне значення, значить все зроблено правильно.
• Тепер встановлюємо затискачі на нейтральний і загальний контакти.
• Якщо на дисплеї видається 0 або 1, то УБЛ вийшов з ладу.

Якщо після цієї перевірки все виявилося в порядку, але замок все одно несправний, то слід перевірити механічну частину замку, оскільки можливий шлюб деталі.

Перевірка за зовнішніми даними

Іноді можна сказати, що УБЛ зламався, навіть не вдаючись до розбирання машини. Дізнатися про неполадки можна, якщо уважно придивитися до роботи самої машини, якщо ви добре знаєте її пристрій і функціонування всіх модулів. Які збої можуть бути в машині при неполадках з УБЛ?

• Якщо замок кришки машини не відкривається протягом декількох годин після відключення електроживлення, то механіка замку точно вийшла з ладу.
• Якщо при пранні на вбудованому екрані машини видається код несправності УБЛ.
• При пранні УБЛ не хоче фіксувати люк. При цьому можуть бути несправностей або замок, або модуль управління пральної машини. Щоб точно дізнатися це, можна змінити УБЛ на новий або перевірити його за допомогою мільтіметра, як написано вище.

Існують і інші варіанти перевірки замку, але для них необхідна наявність спеціального обладнання, якого практично не дістати, тому тут ми їх описувати не будемо.

Хотілося б зауважити, що замок на кришці пральної машини - це досить складна деталь, але перевірити її можна легко за допомогою мультиметра, певних навичок роботи з ним і наявності відповідної схеми замку. Успіхів!
