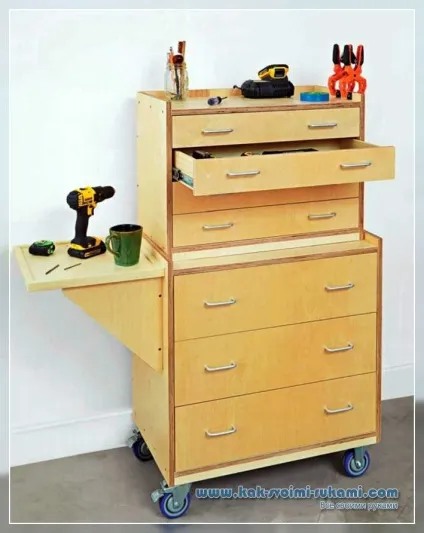

Ніщо не замінить мобільний шафа-комод, що допомагає організувати зберігання і навести порядок в майстерні. Він вмістить інструменти, якими ви часто користуєтеся, і вони будуть завжди під рукою, але його можна легко прибрати в сторону або підкотити до робочого місця. Чи є у нього недоліки?

Більшість масивних і міцних комерційних моделей продаються за захмарними цінами. Але ви можете зробити такий шафа-комод самі, взявши кілька листів березової фанери і доступну фурнітуру. Обладнайте його в точній відповідності з вашими потребами і отримуйте задоволення від захоплення своєю роботою кожного разу, коли будете висувати ящик.

Спорудження корпусу шафи для інструментів

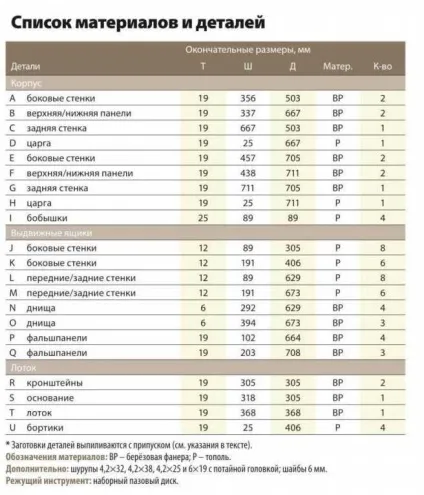

1. Почніть з випилювання деталей верхньої корпусу: бічних стінок А, верхній і нижній панелей У і задньої стінки З за вказаними в «Списку матеріалів-розмірами. Відшліфуйте всі деталі наждачним папером № 220.

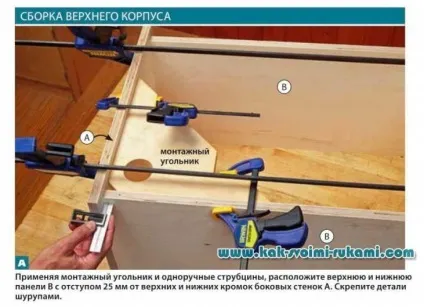

Прикріпіть бічні стінки шурупами до верхньої і нижньої панелей (рис. 2, фото А). Перевіривши прямокутність збірки, додайте задню стінку і закріпіть шурупами.

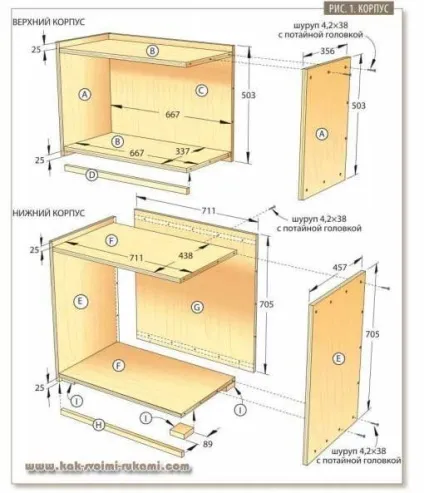

2. Випиляєте царгу D верхнього корпусу. Нанесіть клей на одну кромку деталі і приклейте до нижньої панелі В, вирівнявши спереду (рис. 1).

3. Випиляєте бічні стінки Е, верхню і нижню панелі F, задню стінку G і царгу Н для нижнього корпусу. Зберіть нижній корпус в такому ж порядку, як верхній.

4. З матеріалу товщиною 25 мм випиляєте чотири кутові бобишки і приклейте їх знизу до кутів нижньої панелі F (рис. 1).

Притискаючи заготівлю стінки ящика до дерев'яної накладки, регулюйте положення поздовжнього упору, щоб вирівняти пласть заготовки з зовнішньою стороною диска.
Так як пропили НЕ наскрізні, можна безпечно використовувати поздовжній упор в ролі обмежувача при формуванні пазів в бокових стінках J, К.
Зсунувши поздовжній упор впритул до диску, але не перешкоджаючи вільному обертанню, випиляти фальци уздовж торців передніх і задніх стінок.

Виготовте деталі ящиків

1. Випиляєте бічні стінки J, К і передні / задні стінки L, М для великих і малих ящиків. Підготуйте також обрізок товщиною 12 мм для настройки і відкладіть його вбік.

Короткий рада! Хочете додати перегородки? Зробіть на внутрішній стороні передніх і задніх стінок L, М пази шириною 6 і глибиною 3 мм. Після складання ящиків вставте в них смуги з 6-міліметровою фанери.

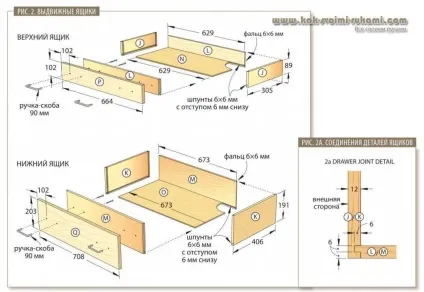

2. Встановіть в пильний верстат складальний пазовий диск товщиною 6 мм і протівоскольний вкладиш. Закріпіть на поздовжньому (паралельному) упорі дерев'яну накладку. Підніміть диск до висоти 6 мм і зафіксуйте поздовжній упор на відстані 6 мм від диска. Випиляєте пази на бічних стінках J, К (фото В і С, рис. 2).

3. Присуньте поздовжній упор впритул до диска, залишивши мінімальний зазор, щоб диск можна було обертати рукою. Візьміть приготований раніше пробний обрізок, випиляти фальц вздовж кромки і перевірте, як входить сформований гребінь в пази бічних стінок (рис. 2а). Якщо необхідно, відрегулюйте положення поздовжнього упору, потім випиляти фальци на передніх і задніх стінках L, М (рис. 2, фото D).

4. Випиляєте по зазначених розмірах днища N, О. Відшліфуйте їх і внутрішні сторони всіх стінок J, K, L, М наждачним папером № 220. Нанесіть клей на торцеві гребені передніх і задніх стінок, а також в шпунти для дна, потім зберіть ящики .

Короткий рада! Склеївши і зафіксувавши ящики, виміряйте їх діагоналі, щоб переконатися в прямокутності. Аля усунення перекосу регулюйте тиск струбцин, поки діагоналі незрівняються.

монтаж ящиків

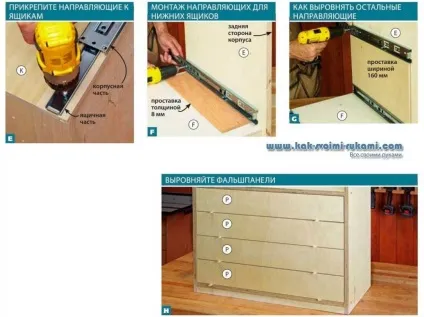

1. Покладіть великий ящик К / М / О набік. Розмістіть одну висувну напрямну на боковій стінці До врівень з нижнім і переднім краями і закріпіть вузьку ящикові частина шурупами (фото Е). Короткий рада! Аля кріплення напрямних до ящиків вкручувати шурупи в одні і ті ж довгасті отвори-прорізи, щоб спростити подальшу регулювання. Виконавши цю операцію з усіма ящиками, відокремте корпусні частини висувних направляючих.

2. остроганной планку до товщини 8 мм і відпиляти від неї проставлення довжиною 380 мм. Потім випиляєте дві додаткові проставки такої ж довжини з 6-міліметрової фанери шириною 160 і 59 мм.

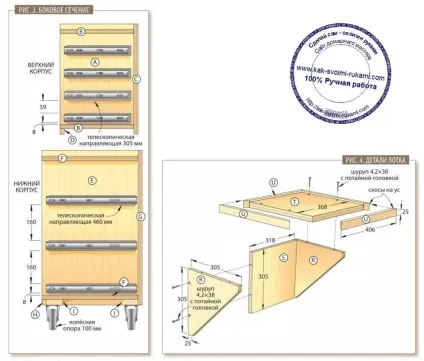

За допомогою 8-міліметрової планки закріпіть на бічних стінках обох корпусів А, Е нижні пари напрямних (рис. 3, фото F). Встановіть інші корпусні частини напрямних в нижній корпус (фото G). Потім виконайте те ж саме з верхнім корпусом, але тепер для вирівнювання напрямних вставляйте між ними проставлення шириною 59 мм.

З. З 19-міліметровою березової фанери випиляти фальшпанели Р, Q. Відпиляєте від кромки дошки смужку товщиною 2 мм і розділіть її на короткі відрізки, щоб використовувати в якості проставок.

Вставте малі ящики J / L / N в верхній корпус. Наклеївши смужки двостороннього скотча на задню сторону, прикріпіть фальшпанели Р до передніх стінок ящиків, почавши з нижнього (фото М). Потім повторіть ці ж дії з ящиками нижнього корпусу.

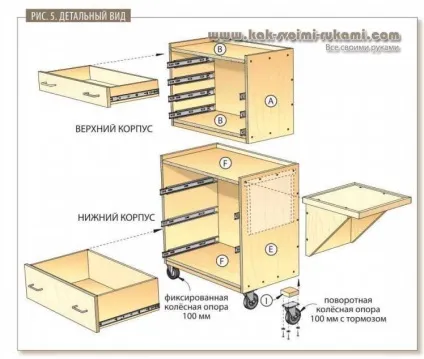

4. Закріпіть ручки-скоби, вирівнявши їх по центру фалиіпанелей Р, Q (pnc. 2). Покладіть нижній корпус на задню стінку і прикріпіть 100-міліметрові колісні опори до бобишках I (рис. 5). Закріпіть шурупами задні стінки С, G.

Скринькові частини напрямних кріпляться до бічних стінок До 12-міліметровими шурупами з циліндричною головкою. Для правильної установки другої направляючої запам'ятайте напрямок відкривання.

Підклавши знизу 8-міліметрову планку, вирівняйте корпусні частину направляючої і прикріпіть шурупами до корпусу, відступивши спереду 19 мм.

Поставте смугу фанери шириною 160 мм на нижню напрямну, закріплену на боковій стінці Е, і визначте з її допомогою положення двох інших напрямних. Проробіть те ж саме на протилежній стінці.

Прикріпіть фальшпанели Р, Q до ящиків двостороннім скотчем, вставляючи 2-міліметрові проставки для вирівнювання зазорів. Розмітьте і просвердлите монтажні отвори для установки ручок-скоб.

1. Випиляєте кронштейни R, підстава S і панель лотка Т. Прикріпіть кронштейни до крайок підстави шурупами (рис. 4). Випиляєте бортики U і Зробіть на їх кінцях скоси, підганяє довжину до розмірів панелі.

Приклейте бортики па місце врівень з нижньою стороною панелі. Коли клей висохне, прикріпіть лоток T / U шурупами до збірки підстави R / S, вирівнявши з задньою стороною. Остаточно відшліфуйте збірку наждачним папером № 220 і прикріпіть шурупами до бічної стінки До нижнього корпусу (рис. 5).

2. Видаливши висувні напрямні та ручки-скоби, нанесіть оздоблювальне покриття. Ми застосовували поліуретан, завдаючи три шари тампоном з проміжним шліфуванням наждаковим папером № 800. Коли покриття висохне, знову встановіть на місце фурнітуру. Потім наведіть порядок в майстерні і покладіть інструменти в висувні ящики.

Шафа комод для інструментів в майстерню своїми руками - креслення
