Переробка газової колонки з батарейок на блок живлення, як це зробити, що потрібно врахувати

Переробити газову колонку працюючу від двох батарей можна наступним чином:

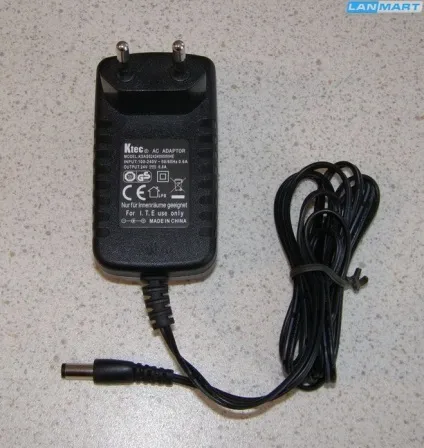

Потрібно придбати у відділі електроніки блок живлення з характеристиками 220V - 3V - 500MA /

Тобто вихід у блоку живлення включається в мережу 220 вольт буде 3 вольта і потужність 500 міліампер.

Друге там же потрібно придбати роз'єми мама-тато - 2 штуки.

У колонці є відсік для батарейок, до нього підходить два проводка, знімаємо їх з роз'ємів і виводимо вниз з корпусу колонки (на роз'ємах вже є половинка мама).

Провід промарковані різним кольором, якщо немає, то потрібно помітити який дріт підходив до + або -.

Далі потрібно зрізати штекер з блоку живлення і припаяти на дроти другі половинки роз'ємів, ось і все тепер просто з'єднати згідно полярності роз'єми!

Включаєте в розетку блок живлення і колонка працює! Продавці кажуть, що блоки живлення можна тримати в мережі постійно, вимикаючи їх з розетки тільки на ніч, але я б рекомендував навпаки включати його тільки тоді, коли користуєтеся колонкою!

Вартість блоку живлення приблизно 100 рублів, а ціна двох батарейок 30-40 рублів, виходить за рік легко окупиться, а в разі якщо не буде світла - ви легко повернете клеми на відсік з батарейками і колонка буде працювати від них!

Використання блоку живлення заощадить ваші гроші, та й не буде конфуз коли батарейки сіли, а нові як на зло в запас купити забули!

Найкраще придбати акумулятори хорошою ємності і заряджати їх час від часу, а на непередбачений випадок мати або запасні вже заряджені, або комплект нових батарейок.

Але якщо вже так палко бажаєте викинути батарейки і замість них поставити блок живлення, тоді вам ще і стабілітрон туди впаяти треба, так як напруга в мережі скаче і при прямому підключенні блоку живлення до блогу запалювання колонки може щось горіти, і тоді надовго без води гарячої залишитеся.

1. Вибрати блок живлення відповідний характеристикам вашого блоку колонки;
2. Препаять підключення блоку колонки на електрораз'ёмную фішку
3. Між блоком живлення і блоком колонки необхідно встановити блок стабілізації (приблизна схема на картинці) тільки під кожну колонку будуть різні схеми.

Щоб зробити все правильно Вам знадобиться мультиметр, блок живлення на 1,5 В, опір (радіоелемент). Для початку вимірюємо струм в ланцюзі системи пьезорозжига колонки під навантаженням, споживаний від батарейки. Приєднувати мультиметр потрібно в розрив ланцюга, вимірювати постійний струм. Далі на блоці живлення Новомосковськ на який струм він розрахований. Якщо в межах виміряного, тоді продовжуємо. Напруга нашого блоку живлення повинно бути рівним напрузі батарейки (1,5 В), приєднуємо змінний резистор і мультиметр (все послідовно) до блоку живлення. Далі підключаємо до навантаження і досвідченим шляхом визначаємо потрібний струм. Усе.

Ні чого я взагалі не зрозумів, з вашої відповіді, можливо для вас це і просто, але для мене, так я думаю для багатьох теж дрімучий ліс. І ще колонка щось не 1.5V працює, а на 3V вольтах дві послідовно з'єднані батарейки, і навіть якщо виміряти, то як підключити, не буде ж він постійно в розетці 220 живиться, потрібно щоб відключався, потрібен блок управління з контактною групою спрацьовує від тиску води і багато інших нюансів - коротше ваш відповідь вже дуже порожній! - 2 роки тому

Питання було про переробку колонки на роботу від блоку живлення а не від батарейок. Я вам описав процес заміни батарей на блок живлення (ніби як ці батарейки викинули а замість них інше харчування подали). Включено в розетку буде весь час. Колонка автомат? Розпал автоматичний в будь-який момент часу, автоматика на задану температуру теж. Значить в розетці весь час блок живлення включений.
"Потрібен блок управління з контактною групою спрацьовує від тиску води і багато інших нюансів" - нічого не потрібно! При заміні батарейок на блок живлення Ви позбулися від батарейок, а все інше працює як і раніше. - 2 роки тому

На мою абсолютно немає сенсу заглиблюватися "в нетрі" (в тонкощі, будови, виготовлення і підключення самопального блоку живлення) досить піти і купити блок живлення, ось наприклад такий "БП-3А",

призначення блоку, це харчування автоматики проточних газових водонагрівачів (колонок в народі) замість батарейок (батарейного відсіку, якщо точніше).

Прибираємо блок батарейок (отщёлківается з колонки) і підключаємо до клем живлення автоматики (вони там є, підключені до відсіку батарейок).

Тут важливо не переплутати полярність, на заводському блоці живлення, клема чорного кольору це мінус (див. Фото), а червоного кольору, плюс (про це є інформація в паспорті виробу).

Включили в розетку і користуємося.

Вихідна напруга у цього блоку, 3,1-н, 3,9-ь В.

Вхідний 150-т, 220-ь.

Вартість менше 500-т рублів (дивлячись де купувати, в інтернет-магазинах в районі 400-т рублів).

На прилад є річна гарантія, в відрізни від різних "самопалів".

ви ж батареї не витягуєте, тоді навіщо реле робити для блоку живлення?

якщо батарейки послідовно з'єднані то:

1) там де перша батарейка контакт плюс. а де друга батарейка контакт мінус,

(В сенсі місця куди приєднувати дроти від блоку живлення)

2) береш блок живлення на 3V постійного струму, так щоб не менше 1-го Ампера була

потужність, інакше буде як посаджена батарейка.

відповідно тестером дізнайся де плюс, а де мінус у блоку живлення (попередньо поексперементувати з батарейкою ну в сенсі у батарейці написаний де плюс, під'єднав і подивився як прилад показує мінус і плюс, відповідно щоб було також і на проводах блоку живлення).

При такому підключенні блоки будете міняти частіше, ніж батарейки. - більше року тому
