Переробити бп з 5 на 12 в, майстерня самоделкина

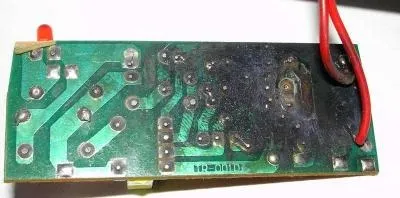

Є маленький БП на 5В 3А (плата уміщається в вилку -етім і зручний) Потрібен для портативного телевізора .Але вперто не можу зрозуміти як його переробити з 5 В на 12 В. Ніякого шим там немає .Імпульсний транс на 5А. високовольтний силовий транзистор BUL39D. розгойдування на одному транзисторі C945. і керований стабілітрон AZ431 (TL431), діод Шотткі на виході на 16 А 45 В. вихідні конденсатори на 1000х10 (3шт). оптопара LO543 Трансформатор я міняв c 12 вольта імпульсніка на 1.5 А але він вперто видає 5 В значить справа не в трансформаторі. стабілітрон в базі силового транзистора BUL39D теж. але тут я ще не все перепробував т.к під рукою конкретно на 12 В нету. а взятий з дохлого зарядника стільникового теж жене 5 В. Чи правильно що напруга на виході можна змінити помінявши стабілітрон в базі ключового транзистора. Чи можна таки його переробити на 12 В.

Чи можна таки його переробити на 12 В?

- да, на Моніторі обговорювали - перемотати вторинку і змінити поріг ОС по напрузі вторинки дільником в 431.

KRAB. там, схоже, примітивний блокинг зібраний - попадався мені подібний "китаєць" для мобілок, правда, не такий потужний. Зворотного зв'язку в ньому не виявилося, як і стабілізації як такої (тільки тупо шунтирующий - типу, захисний - стаб на 9 В щодо виходу), в режимі ХХ давав 9 В з копійками (дав би напевно і більше, та стаб заважав), під навантаженням падав до 5-и.

Або розбиралася схема саме ЦЬОГО девайса?

А, вже побачив - фото інтерактивні. Так, 431 і оптрон бачу - цей девайсік розумніше буде.

Ех. а я погрався зі стабілітроном в ланцюзі транзистора С945 (емітер через резистор на трансформатор), напруга піднялося до 11 В. але відразу ж пробило накоротко силовий транзистор - звонится як болт на всі боки. Феєрверку і інших звукових ефектів не було
Дякуємо. але я трансформатор ставив з менш потужного але 12-вольта - ефект той же 5 В
Є 13005 під заміну але не хотілося б і його вбивати

Slimm. А чо ти хотів крім цього.

Телек то прожираємо мінімум 1А

Для зміни трансу потрібні певні його параметри.
Як і переробка всієї його обв'язки.
Іншими словами потрібен новий БП з відповідними параметрами.

Неї у вас не те - у мене він тихо помер. а у вас схоже як китайський феєрверк. Саме на 1-2 А мені і треба але не 5. а 12 В

Малопотужну навантаження на 12 В спокійно тягне.

Вихідна напруга цього БП визначається моментом спрацьовування оптопари. Тому, для отримання на виході 12 Вольт треба послідовно зі світлодіодом включити стабілітрон на (12-5 = 7) Вольт. І буде Вам на виході 12. І вихідний конденсатор, природно, поміняти на напругу 16 В.
А керований стабілітрон TL431 там не по справі. Його треба викинути разом з його подільником. А нижній кінець світлодіода підключити до "землі".

vgsemenov. ну, по-перше, sofrina вже запропонував замінити TL431 на стабілітрон, а я навіть уточнив, що напруга на виході при цьому буде
U вих = Uстаб + Uпр.сд,
а не U вих = Uстаб - Uпр.сд.

По-друге, звідки взялося Uпр.сд = 5В?
Згідно даташіту на PC817 (схема по останньому посиланню від m.ix вище в темі):
Forward voltage, V F (при I F = 20mA) дорівнює близько 1.2 V (тип.) (До1.4 V (макс.)). Таким чином, стабілітрон з розрахунку отримання вихідної напруги 12 В повинен бути (12 - 1,3) = 10,7 В. Можна вибрати з наявності по розкиду характеристик, можна взяти стаб на 9 В і додати до нього пару кремнієвих діодів в прямому напрямку , а можна нічого не робити, бо стосовно напруженням харчування, зазвичай, 12 В (точніше, стандарт 12,6 В) - це все, що більше 9,5 В і менше 14,5 В.

Але все одно ДУЖЕ приємно, що хтось реєструється на конференції з бажанням допомогти, а не з істеричним криком "Допоможіть, зламалося!"

vgsemenov. А нижній кінець світлодіода підключити до "землі".
================================================== =====
тільки б не забути поставити в доопрацьовану ланцюг стеження стабілітрон-світлодіод оптопари струмообмежувальним резюка
