Перекриття поверхів будинку
Перекриття будинку - це той конструктивний елемент, який розчленовує все його внутрішній простір на горизонтальні секції - поверхи. Існують готові перекриття, які привозять на будівництво і встановлюють підйомним краном, але цей вид перекриттів за підсумком обходиться дуже дорого сам по собі плюс витрати на доставку і використання спеціальних механізмів.
Саме тому, має сенс виконувати перекриття поверхів будинку своїми руками. Однак, для цього необхідно знати основні поняття про навантаження і їх видах, матеріалах і способах монтажу. Перекриття можуть збиратися окремих елементів і бути цільними, які виходять шляхом заливання бетоном арматурного каркаса, що лежить на пластинах-опалубках. Залежно від навантажень, які вони повинні будуть сприймати, арматурний каркас може мати арматурні прути різного діаметру з різним кроком. Також вони можуть бути посилені балками і виконуватися як плоский дах будинку з більш високими характеристиками навантаження. Нижче розглянемо види перекриттів.
Види перекриттів будинку, їхні переваги й недоліки
Отже, перекриття бувають цокольні, мансардні, горищні та міжповерхові. Йтиметься про міжповерхових перекриттях, так що розглянемо види міжповерхових перекриттів, і як вони сумісні з тими чи іншими стіновими матеріалами. Перекриття бувають:
• плитні кругло пустотні залізобетонні;
• монолітні залізобетонні;
• збірно-монолітні залізобетонні;
Це найдорожчий вид перекриттів, він вже був описаний вище. Плити звичайно, міцні і легкі, щодо монолітних перекриттів через те, що арматура в плитах попереднього натягу, т. Е. Вона на момент заливки і до повного схоплювання бетону розтягнута, таким чином, вона залишається такою назавжди, запобігаючи провисання плити.
Монолітні залізобетонні плити. Найбільш поширені у всіх видів будівництва, так як побудувати будинок монолітним способом найлегше. Вони виготовляються прямо на будівельному майданчику з бетону та арматури, які привозити зручніше, ніж готові плити.
Такий пристрій перекриттів будинку може бути виконано згідно з будь-експлуатаційним вимогам, до того ж в будь-яких геометричних і об'ємно-просторових формах.
Але мінус полягає в тому, що розпочатий проліт повинен бути залитий безперервно, інакше бетон буде не цілісний, арматура в ньому не буде працювати як належить і перекриття вийде браковане. Так, зрив постачання бетону і / або нестача робочої сили в період бетонування неприпустимі.
Збірно-монолітні перекриття. Даний вид перекриттів швидко монтується зі збірних елементів, які як конструктор за кресленням укладаються в певній послідовності, місцями бетонується по-швидкому і перекриття готове.
Але все ж, швидкість збірки поступається плитним, проте це можна пробачити, з огляду на ціну і відсутність спеціальних підйомних механізмів. За новими технологіями з'явилися різні конструкційні елементи і методи збірки.
Дерев'яні перекриття. Вони найлегші, не вимагають особливих знань для правильного монтажу, відносно швидко укладаються і порівняно не дороги.
Також вони відносно не довговічні. Але все ж не дивлячись на все це вони до сих пір застосовуються, крім того вони підходять під будь-які стіни приватного будинку через невеликої ваги.
Для того, щоб зробити вибір перекриття, необхідно повністю прорахувати навантаження на нього. Нормативні навантаження на перекриття суміщають в собі тяжкості тимчасового і постійного характеру.
Якщо будуємо самі будинок без проекту, я підкажу, що коефіцієнти вираховуються по СНиП (будівельні норми і правила) - документу, який містить всі необхідні дані для будівництва будинку, в тому числі і про те, як зробити перекриття будинку.
Так, наприклад, від навантаження на перекриття і довжини прольоту від однієї до іншої несучої стіни, відбувається прорахунок допустимого моменту вигину перекриття.
Крім того, потрібно розрахувати всі види навантажень, враховуючи і тяжкості самого перекриття на стіни, щоб дізнатися, чи витримають той чи інший вид перекриттів вже зведені або плановані стіни.
Дерев'яні перекриття універсальні і підходять для будь-яких будинків, а плитні / монолітні / збірно-монолітні як варіант для цегельних / блокових / монолітно-каркасних будинків. Тільки після підбору видів перекриття щодо стін і прорахунків навантажень, можна приступати до монтажних робіт.
Технологія влаштування перекриттів

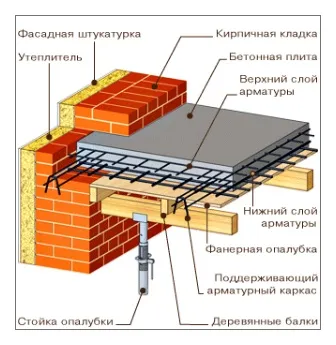

Монолітні перекриття. Їх монтаж протікає в кілька етапів:
1. установка пластин;
2. в'язка арматури;
3. заливка бетону;
4. демонтаж пластин.
Для установки пластин використовують металеві підпори, підстава їх представлено у вигляді пластини ( "чобота"), що розподіляє навантаження по більшій площі і надає кращу стійкість підпор. Підпірки можна регулювати, таким чином встановити всіх їх на одній висоті.
Після того, як виставлені підпірки, встановлюємо ригеля, які вдають із себе балки, на які власне, і лягають самі пластини. Врахуйте, відстань між ригелями не більш 60см, підпірки під ригеля через кожні 50см, інакше може трапитися біда. По периметру ставимо дошки в якості опалубок, щоб бетон не витікав.
Пластини виставлені, в'яжемо арматуру. Для звичайного міжповерхового типового перекриття беремо арматуру з маркуванням А400-С з перетином бажано від 16см, і укладаємо її з кроком в 20см, потім укладаємо на неї другий ряд, поперек з таким же кроком, в результаті отримуємо сітку з осередком 20х20см. скріплюємо прути в перехрестях точковим зварюванням, дротом або монтажними пластиковими або металевими хомутами для арматури. Потрібно дві таких сітки на відстані, щоб захисний шар бетону становив від 3 см.
Далі - бетонуючи. Почали заливати, значить потрібно всю захватку за раз залити безперервним литтям, товщина перекриття від 15см, марка бетону М300. Як бетон набере повну міцність, підпірки знизу прибирають і перекриття готове до експлуатації.
Збірно-монолітні перекриття. Їх монтаж протікає в кілька етапів:
1. пристрій основ балок;
2. набір пустотілих панелей між балками;
3. замонолічіваніе основ балок
Хоч і звучить назва грізно, однак, виробництво його вельми просто. Спочатку на стіни з певним кроком укладають так звану "основу" для балок, яка вміщує в собі готовий арматурний каркас для балки і прикріплену пластину знизу його.
Між основами в спеціально виготовлені пази монтують спеціальні пустотілі блоки, з коли вони все покладені, то в місцях арматурних основ для балок виходять поглиблення, в які заливають бетон, цей процес називається замонолічуванням. Все, після набору проектної потужності бетону, перекриття готова до повноцінної експлуатації та подальшої обробки.

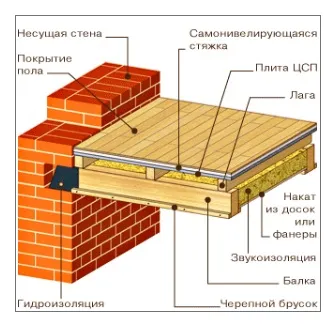

Дерев'яні перекриття. Окремий вид перекриттів, зовсім не пов'язаний жодними операціями і процесами з вищенаведеними видами перекриттів. Його етапи:
1. монтаж несучих брусів;
Для того, щоб змонтувати бруси, необхідно заздалегідь подбати про пазах в стіні, в які вони будуть вставлятися. Як правило, брус береться розмірами висотою 150мм мінімум, товщиною 10мм. Для того, щоб оберегти його від можливої вологи і шкідників, використовуйте відповідні просочення.
Місця, де брус примикає до стіни, його торці промащують смолою і обмотують 2-3 рази руберойдом або іншим матеріалом для гідроізоляції. Бруси ставлять з кроком 60-80см, всілякі зазори в стінах замоноличивают. Крайні бруси ставлять на відстані 5 см від стін.
Далі настил. Він може бути з фанери / ДСП / ОСБ в разі, якщо бруси розташовуються з кроком 50-60см, якщо більше, то потрібно брати підлогові дошки. Кріплять до брусів найчастіше саморізами по дереву, але можна і цвяхами за умови, що забиті вони будуть навскіс.
