Добрий час доби, дорогі друзі!
Сьогодні пропоную Вам пам'ятку для складання однолінійних схем електропостачання.
Я волею випадку на роботі відповідаю ще й за наявність цих схем на робочому місці оперативного персоналу кожного конкретного підрозділу (об'єкта) підприємства.
Тому, перелопативши купу документів, склав для своїх співробітників такий документ, назвавши його пам'яткою, щоб при складанні або перевірці однолінійних схем нічого не було упущено. Звичайно проектна організація краще з цим впорається, але як відомо з ПТЕЕС однолінійні схеми повинні перевірятися раз на два роки і коригуватися не рідше ніж раз на три роки, тому цим доводиться займатися мені і моїм співробітникам.
У пам'ятці йде перелік того що повинно бути нанесено на однолінійну схему зверху вниз

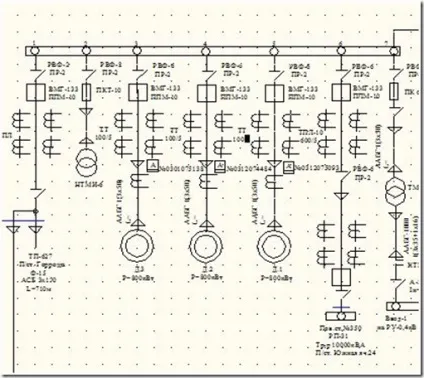

I Клас напруги 6 (10) кВ.
1. Живить центр (фідер) - Номер фідера; найменування підстанції
2. КЛ-6 (10) кВ або ПЛ-10кВ - Марка; переріз; довжина (м)
3. Апарат на вводі (ЛР; ШР; ВВ; МВ; ВН і т.д.) - Тип; Iном (А)
4. Трансформатори струму - Тип; коефіцієнт трансформації
5. Прилад обліку (якщо є) - тип; заводський номер
7. Апарати на відходять від шин осередках - тип; Iном (А); тип осередку
8. Захисний апарат - плавкахвставка (тип; Iном); реле (тип)
9. Трансформатори струму - Тип; коефіцієнт трансформації
10. Що Відходить КЛ-6 (10) кВ або ПЛ-10кВ на електроприймач - Марка; переріз; довжина (м)
11. Електроприймач - Тип; потужність (кВА або кВт); Iном (А)
II Клас напруги 0,4 кВ (Мережа живлення)
1. Живить центр - Номер ТП або КТП
2. Апарат лінії, що відходить - Тип; Iном, А; расцепитель або плавкахвставка, А
3. КЛ-0,4 кВ або ПЛ-0,4 кВ - Марка; переріз; довжина (м)
4. Апарат на вводі в ВРУ - Тип; Iном, А; расцепитель або плавкахвставка, А
5. Трансформатор струму - тип; коефіцієнт трансформації
6. Прилад обліку - тип; заводський номер
7. Кабель (провід) - Марка; переріз; довжина (м)
8. Розподільний пристрій (ШС; ПР; ЩО і т.д) або електроприймач - тип; Потужність, кВт); Iном (А)

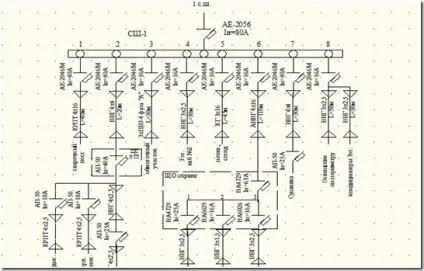

III Клас напруги 0,4 кВ (розподільна мережа)
1. Розподільний пристрій (ШС; ЩС; ПР; ЩО і т.д.) - Позначення; тип
2. Апарати ліній, що відходять - Тип; Iном, А; расцепитель або плавкахвставка, А
3. Кабель (провід) - марка; переріз; довжина (м)
4. Пусковий апарат - Тип; Iном, А; расцепитель або плавкахвставка, А
5. Кабель (провід) - марка; переріз; довжина (м)
6. Електроприймач - тип; Потужність, кВт); Iном (А)
До нових зустрічей.
З повагою, Шитов Геннадій.
