Пальник складається всього з п'яти деталей: рукоятки, що підводить трубки, корпусу, форсунки і розсікача.

Пропано-бутанова суміш, якою заправляють балони для побутових газових плит, при оптимальних умовах згорає в повітрі з температурою полум'я до 1200 ° С. Її досить для роботи з «твердими» (среднеплавкого) припоями: мідно-цинковими (латунню), срібними. Але щоб отримати таке полум'я, пальник повинен забезпечити добре перемішування газу з повітрям, тобто подачу їх в строго певному співвідношенні - не більше і не менше! Для зручності роботи з невеликими деталями факел повинен бути тонким, але в той же час стійким і досить спекотним.

Тиск газу в балоні - 16 атм. для такої справи воно занадто велике, тому треба обмежити подається в пальник тиск до 1,5-3 атм. застосувавши зварювальний редуктор або вентиль від набору для смоління лиж При цьому жиклер форсунки повинен мати діаметр не більше 0,1 мм. Для предохранения его от случайного засорения на выходе из баллона необходим фильтрующий элемент, например керамический - от фильтра тонкой очистки топлива двигателя ЗИЛ-130, либо самодельный - из маленькой керамической шлифовальной головки.

Так як швидкість горіння газоповітряної суміші відносно невелика, при стрімкому закінчення з жиклера суміш може не встигнути спалахнути - відбудеться відрив полум'я і пальник згасне Щоб уникнути цього рассекатель треба зробити таким, щоб через його периферійні отвори частина газу витікала з невеликою швидкістю і утворювала навколо основного потоку газу запальний «корону».

Всё это удалось реализовать в простой, доступной для повторения конструкции. Пальник складається всього з п'яти деталей: рукоятки, що підводить трубки, корпусу, форсунки і розсікача.

Дерев'яна рукоятка використана від перегорів паяльника.

Підводить сталева трубка має зовнішній діаметр 10 мм і товщину стінки 2 мм. На одному її кінці проточені три конічних паска для щільного приєднання шланга, а на іншому нарізана різьба М10. Трохи зігнувши трубку з цього боку, вставили її в отвір рукоятки і зафіксували там клеєм.

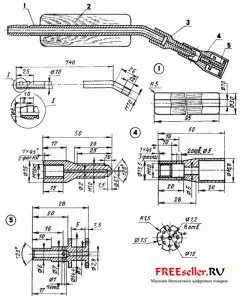

Рис.1 Газовий пальник для газополум'яної пайки:

1 - газоподводящей трубка діаметром 10x2 (сталь); 2 - рукоятка (дерево); 3 - форсунка (сталь); 4 - корпус (латунь); 5 - рассекатель латунь)

Корпус і рассекатель виточені з латунного прутка діаметром 20 мм. У корпусі акуратно просвердлені два радіальних отвори діаметром 5 мм - для підводки повітря. Чотири радіальних отвори діаметром 1 мм в стрижні розсікача забезпечують подачу газу до групи запальних отворів в передньому фланці цієї деталі.

При сборке рассекатель запрессовали в корпус с небольшим натягом. Внутрішній же фланець розсікача, навпаки, встановили в корпус з гарантованим зазором: його діаметр проточили на 0,6 мм менше внутрішнього діаметра корпусу. Ця щілина необхідна для дроселювання (гальмування) потоку газу, що підводиться до отворів запальника.

Заготівля форсунки виточена з сталевого прута. А її тоненьке отвір виготовили в такий спосіб. Свердлом діаметром 2 мм виконали глухе центральний отвір, не доходячи до виходу 1,5 мм, а перемичку просвердлили свердлом діаметром 0,4-0,5 мм. Потім легкими ударами молотка повністю зачеканити цей отвір. Далі, поступово підточуючи торець надфілем або шліфувальної папером, знайшли перетин, де вихідний отвір мало необхідну величину. Визначили це місце так. Навернули форсунку на різьбовий наконечник трубки пальника. Наділи на хвостовик подає трубки підвідний резино-тканинний шланг від редуктора балона і закріпили його хомутиком. Виставивши робочий тиск, подали газ і, почекавши, коли він витіснить повітря з шланга, внесли форсунку (без корпусу і розсікача) в полум'я газової конфорки. Шліфуванням торця домоглися довжини факела пальника 5-6 см. Потім навернули на зовнішнє різьблення форсунки корпус в зборі з розсікачем.

Полум'я пальника має бути рівним, без кіптяви. В іншому випадку регулюють кількість ежектіруемого повітря поворотом корпусу на різьбі форсунки. Якщо різьбове з'єднання дуже вільне, його ущільнюють стрічкою ФУМ.
