Палі оболонки занурення, залізобетонні, металеві

На відміну від стандартних паль, які застосовуються для створення пальових фундаментів, палі-оболонки представлені у вигляді порожніх зсередини стрижнів, які мають досить значний діаметр.

Такі залізобетонні вироби активно застосовуються під час будівництва великих споруд. Палі-оболонки практично повсюдно використовуються при здійсненні закладки багатоповерхових житлових будинків.

Вібраційне занурення паль-оболонок

Забивання представлених виробів проводиться в тих випадках, коли планується зводити будову на грунтах володіють малим ступенем стійкості.

Палі-оболонки, завдяки своїй великій площі дотику стінок з грунтовими шарами забезпечують високу ступінь стійкості.

Особливості залізобетонних паль-оболонок

Палі-оболонки активно застосовуються в таких місцях, де несуча конструкція часто піддається коливальним процесам. Такі залізобетонні вироби застосовуються в якості опор для мостів і автострад.

Палі-оболонки досить ефективно виправдовують своє призначення - вони зберігають цілісність своєї конструкції навіть в умовах, що характеризуються підвищеною вологістю і в місцях з підвищеним рівнем геологічної небезпеки.

Залізобетонні вироби мають діаметр від 0,5 до 1,7 м і виготовляються із застосуванням ненапрягаемую залізобетону. Такі вироби застосовуються при:

• Пристрої мостів;
• Фундаментних основ будівель;
• Формуванні льодових захистів в енергетичних спорудах.

Довжина суцільного виробу має розмір в 4-12 метрів, довжина складових паль може досягати 24 метрів. такі

Виготовлення порожнистої палі за допомогою вібросердечніка

палі-оболонки застосовуються при будівництві фундаменту глибокого закладення, який може знаходитися в ускладнених інженерно-геологічних умовах.

Бетонна паля складається з наконечника, який має конічну форму і довжину, рівну 0,85 метрам. Виріб представлено у вигляді так званого циліндричного тіла палі, на кінці якого розташовується фланець. Конструкції складеного типу забезпечені стикувальним вузлом.

Забивання і занурення виробів може здійснюватися без проведення виїмки грунту з простору внутрішньої порожнини оболонки.

Занурення і забивання також можуть проводитися з підмивом або з виїмкою грунтових відходів. При проведенні комплексу робіт, пов'язаних із зануренням виробів виробляються такі маніпуляції, укладені в:

• Транспортуванні заготовок до підготовленої будівельному майданчику;
• Монтажі напрямних пристроїв;
• Здійсненні доставки виробів з місця складування до місця, де буде проводитися забивання і занурення;
• Встановлення паль на поверхню грунту за участю напрямних пристроїв;
• Витягу з внутрішніх порожнин накопичився в процесі роботи грунту.

Забивання і занурення паль реалізуються за підтримки двох основних способів, при реалізації яких проводиться укрупнення конструкції.

Спочатку проводиться збірка двох або більше елементів на спеціальній підготовчій майданчику. Другий спосіб заснований на поступове нарощування додаткових елементів конструкції при проведенні її поетапного занурення.

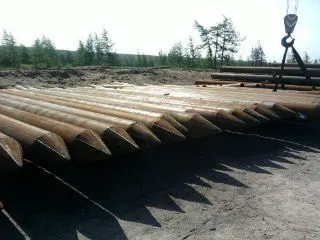

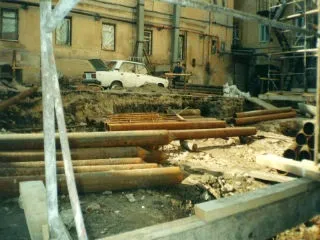

Металеві оболонки паль

У виробництві представлених виробів застосовується залізобетон з високими показниками характеристик міцності на стиск, морозостійкості і водонепроникності в повній відповідності з вимогами ГОСТу 19804.0-78.

Наповнювач для таких паль представлений у вигляді спеціального фракційного щебеню, який в своєму складі має гравій та природний камінь.

Розміри його фракцій варіюються в межах 10-12 мм. Також актуально застосування природного збагаченого піску.

Армування проводиться із застосуванням просторових каркасів. Поздовжня арматура представлена ​​у вигляді гарячекатаної арматурної сталі, що відноситься до класів А-I і А-III.

Для здійснення поперечного армування застосовується дріт класів В-I або Вр-I з робочим діаметром, рівним 5 мм.

Виготовлення арматурних каркасів проводиться за участю навивальні-зварювального верстата. До поздовжніх стержнів приварюється спіраль при досягненні кожного третього перетину. Сварка також може проводитися на кожному перетині з періодичністю в два витка на третій.

Особливості металевих паль-оболонок

Металеві трубчасті палі мають нормований діаметр рівний 1,2-2 метрів при довжині в 14 метрів. У міру необхідності проводиться їх нарощування і з'єднання за допомогою зварювання.

Оболонки виготовляються зі сталевих листів товщиною відповідної довжині

Ті вироби, які мають відкритий нижній торець, в міру занурення поступово заповнюються грунтом. Він ущільнюється, і, тим самим значно збільшує параметр несучої здатності конструкції.

Ті вироби, які оснащені нижнім торцем закритого типу, мають знімний наконечник, за допомогою якого проводиться забивання в грунт.

При цьому, наконечник, виконаний із застосуванням металу, завжди залишається в грунті, тоді як паля може бути заповнена бетонною сумішшю для того, щоб збільшити несучу здатність наконечника.

Під час вилучення вироби його порожнину також піддається заповнення бетонною сумішшю. Металеві палі широко застосовуються в таких галузях, як:

• Портове будівництво;
• Мостове будівництво;
• Енергетичне будівництво;
• Промислове будівництво;
• Зведення висотних конструкцій (радіощогли, телевежі).

Застосовуються труби, виготовлені зі сталі з діаметром в межах 25-100 см. Крім того, активно задіюються палі, оснащені спеціальним наконечником. за допомогою якого проводиться загвинчування в грунт.

Про призначення виробів

Представлені сталеві вироби в більшості випадків знаходять застосування в складних геологічних умовах, коли неможливо провести заглиблення залізобетонних паль. Занурення проводиться в:

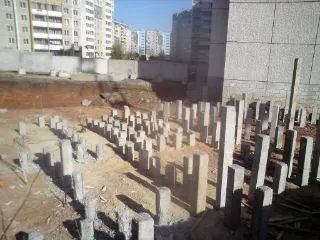

Занурення і забивання залізобетонних паль

• Галькові-валунні відкладення;
• Грунти, багаті твердими включеннями;
• Грунти з валунами;
• Грунти з замуленими предметами.

Крім того, представлені вироби повсюдно застосовуються для того, щоб підсилювати фундаменти. Це пов'язано з тим, що нарощування виробів значно спрощується при поступовому зануренні в грунт.

Після завершення нарощування, довжина конструкції може досягати 90 метрів. Ці вироби активно застосовуються в тих грунтах, які наповнені всілякими твердими включеннями.

Конструкція, в таких випадках, здатна спиратися на галькові-валунні відкладення і численні скельні породи. Деякі вироби можуть мати порівняно невелику площу поперечного перерізу.

Це дозволяє виробляти їх занурення на досить велику глибину в будь-які типи грунтів без проведення підмиву.

При опусканні в щільні шари грунту металеві палі встановлюються на близькому відстані один від одного. Це безпосередньо впливає на скорочення розмірів несучої плити.

Сталеві вироби з діаметром, рівним 0,8 метрам, при відповідно грунтових умов занурюються з встановленим металевим або залізобетонним наконечником.

У деяких модифікаціях замість наконечників до кінця труби приварюють металевий диск, який виготовлений з листової сталі і має товщину 10-12 мм.

Занурення паль-оболонок в гідротехнічному і промисловому будівництві

Далі, в порожнину поміщається зволожена бетонна суміш. Висота стовпа при цьому дорівнює розмірам двох робочих діаметрів труби.

Після цього, паля встановлюється в проектне положення, при цьому задіюється направляючий каркас або стріла копра.

Занурення відбувається за допомогою підвісної молота, який переміщається в порожнині труби. Молот представлений у вигляді сталевої виливки.

Причому її діаметр на 2-4 см менше, ніж показник внутрішнього діаметра занурюваної труби. При цьому довжина в 7-8 разів перевищує значення діаметра.

За допомогою крана проводиться підйом і подальше скидання молота. Висота крана досягає 3 метрів. Потім починається подача бетонної суміші в порожнину труби після того, як вона досягає проектної позначки.

Як відбувається занурення?

У більшості випадків паля-оболонка має довжину, рівну 12 метрам. Тому, досить часто виникають такі випадки, при яких потрібно виробляти нарощування вироби для досягнення нею потрібної довжини.

Нарощування здійснюється в міру занурення конструкції на потрібну глибину. Після того, як перша частина занурюється повністю, до неї нарощується друга частина.

Найбільш затребуваний метод, за допомогою якого здійснюється з'єднання, виконується з застосуванням спеціальних фланцевих кріплень.

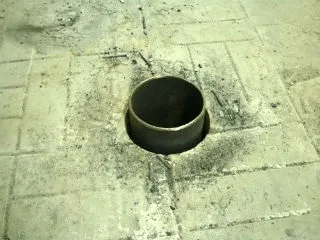

Занурена ділянка оболонки палі

На кінцях труби закріплюються фланці, виготовлені з металу. Вони забезпечені отворами, за допомогою яких проводиться болтове закріплення.

Цей спосіб демонструє високу ступінь точності відповідності двох осей. В іншому випадку нарощування проводиться до початку виконання основних робіт.

Спочатку проводиться розрахунок заданої глибини, після чого за потрібними розмірами відбувається виготовлення монолітної конструкції.

Один з одним ділянки конструкції з'єднуються за допомогою зварного шва. Така робота проводиться на спеціальних стендах, тому, що вимагає високого рівня точності.

Вироби занурюються без попередньої виїмки грунту з порожнини оболонки. Занурення може також проводиться з паралельної виїмкою грунту або ж із застосуванням підмиву. Самі роботи поп занурення відбуваються в кілька етапів:

1. Транспортування паль-оболонок на будівельний майданчик.
2. Проведення монтажу напрямних пристроїв.
3. Доставка конструкцій до місця занурення.
4. Установка виробів на грунт за допомогою направляючої техніки.
5. Занурення.
6. Витяг зайвого грунту.

Пристрої, які виконують направляючу функцію, призначаються для того, щоб дати фіксацію вироби в потрібному положенні.

Пробна забивання паль

У більшості випадків задіюються підвісні стріли кранів. Ті конструкції, які мають діаметр від 1,2 до 1,6 метрів, занурюються без видалення ґрунту з простору внутрішньої порожнини.

При цьому параметр заданої глибини занурення і загальної вантажопідйомності досягається за рахунок застосування технології віброзанурення паль.

Такий режим орієнтується на короткочасні, але часті відключення і включення віброзанурювача. У тому випадку, коли швидкість занурення впаде нижче позначки в 5 см / хв, необхідно буде своєчасно організувати підмив і подальше вилучення непотрібного грунту з простору внутрішньої порожнини палі.

Для видалення ґрунту в більшості випадків застосовується спосіб ерліфта для грунтів володіють високим ступенем розсипчастості і грейфер для зв'язкових між собою різновидів грунту.

Такі способи добре зарекомендували себе в тих випадках, коли діаметр труби, що виробляє всмоктування дорівнює 100-200 мм. У тому випадку, якщо занурення конструкції проводиться в глинисті і суглинні типи грунтів, то застосовуються грейфери легкого і важкого типів.
