Особливості підключення теплої підлоги до терморегулятора і електрики

Пристрій системи теплої підлоги полягає в монтажі нагрівальних елементів під покриттям підлоги і надалі підключенні їх до джерела електроенергії. Це відбувається не безпосередньо, а через термостат - прилад, службовець для регулювання температурного режиму. Підключення теплої підлоги до терморегулятора (термостата) і електрики - операція нескладна, тому виконати її можна і без залучення професійних електриків. Тим більше, що дбайливі виробники зазвичай зображують електричну схему монтажу на корпусах своїх терморегуляторів. Однак, якщо ви - людина, абсолютно не розбирається в нетрях електрики, деякі нюанси можуть бути вам незрозумілі. Ми спробуємо врахувати можливі спірні нюанси і описати процес підключення термостата до системи теплої підлоги максимально докладно - для «чайників».

Як працює терморегулятор?

Терморегулятор використовується для підтримки стабільної температури в «теплій» системі, а також для включення і виключення нагрівальних матів (плівки). Прилад «зчитує» свідчення датчика температури і автоматично відключає електроживлення, як тільки підлогу нагріється до необхідної межі. При цьому сам залишається в робочому режимі і продовжує контролювати ситуацію. Якщо датчик сповістить про відхилення в температурному режимі, терморегулятор знову запустить електрику в систему і підлогу почне нагріватися.

Найпопулярніші і надійні термостати - механічні та звичайні електронні. Більш складні - електронні програмовані. Незважаючи на значну різницю в своїй «начинці», принцип підключення терморегуляторів дуже схожий.

У комплект до терморегулятора входить датчик температури, монтажна коробка, клеми, інструкція по монтажу та експлуатації

Установка і підключення термостата

Термостат зазвичай монтується в стіну, як звичайний вимикач. Для нього вибирається місце поблизу наявної електропроводки, наприклад, біля розетки. Спочатку в стіні робиться поглиблення, туди встановлюється монтажна коробка термостата, до неї підводяться дроти (фаза і нуль) живильної мережі і термодатчика. Наступний крок - підключення термостата.

Збоку терморегулятора розташовуються «гнізда». Сюди підводяться дроти мережі (220В), датчика і нагрівального кабелю.

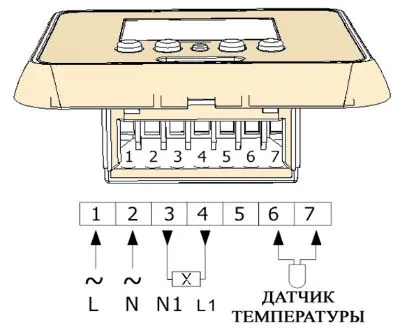

Загальна схема підключення термостата

Корисно знати, що дроти, які підключають при установці термостата, відрізняються кольоровим маркуванням:

• білий (чорний, коричневий) провід - L фаза;
• синій провід - N нуль;
• жовто-зелений провід - земля.

Підключення теплої підлоги до електрики виконують в наступному порядку:

1. До «гнізд» 1 і 2 підключають мережеві дроти з напругою 220В. Суворо дотримуються полярність: до контакту 1 підводиться провід L (фаза), до контакту 2 - провід N (нуль).
2. На контакти 3 і 4 заводиться нагрівальний кабель теплої підлоги за принципом: 3 контакт - провід N (нуль), 4 контакт - провід L (фаза).
3. Провід температурного датчика (зазвичай, вбудованого в підлогу, тобто визначає температуру в товщі статі) підключаються до «гнізд» 6 і 7. Принципи полярності тут дотримуватися не потрібно.
4. Перевіряють справність термостата. Для цього включають харчування 220В, встановлюють на приладі мінімальну температуру і включають систему нагрівальних елементів (шляхом повороту ручки або натискання кнопки). Після цього змінюють режим обігріву на максимальний, тобто «програмують» термостат на найвищу температуру, яка для нього можлива. Правильна робота приладу доповість про себе клацанням, який вкаже на замикання ланцюга обігріву.

Схеми підключення можуть дещо відрізнятися, в залежності від видів і моделей термостатів. Тому, щоб користувач не помилився, на корпусі приладу, як правило, прописуються всі контакти.

Підключаючи термостат, керуйтеся схемою підключення, зображеної на корпусі приладу

Невеликі відмінності в підключенні диктують і особливості нагрівальних кабелів теплої підлоги. За своєю будовою і кількістю жив, вони діляться на одножильні і двожильні. Відповідно, в схемах їх підключення є деякі нюанси.

Підключення до термостата двожильного кабелю

Двожильний нагрівальний кабель має під захисною оболонкою два струмоведучих провідника. Цей вид кабелю більш зручний, ніж Одножильна конструкція, так як до терморегулятора він підключається тільки з одного кінця. Розглянемо типову схему підключення:

Схема підключення двожильного кабелю до термостата

Ми бачимо, що в одному Кабель двожильний сусідять 3 дроти: 2 з них - струмопровідні (коричневий і синій), 1 - заземлення (жовто-зелений). На контакт 3 підключається коричневий провід (фаза), на контакт 4 - синій (нуль), на контакт 5 - зелений (заземлення).

У комплект до терморегулятора, схему якої ми тільки що розглянули, не входить клема заземлення. При наявності клеми заземлення монтаж набагато спрощується.

Два світло-зелених дроти через клему РЕ з'єднуються з контуром заземлення

Підключення одножильного кабелю

У одножильному кабелі тільки один токоведущий провідник, зазвичай він білого кольору. Другий провід - зелений - це заземлення екрана РЕ. Схема підключення може бути такою:

Схема підключення одножильного кабелю до термостата
