Перше, що кидається в очі після відкриття кришки настільного комп'ютера, це материнська плата. Вона є найбільшою платою всередині комп'ютера, і всі інші компоненти підключаються саме до неї. Таким чином, материнська плата це основа комп'ютера, його фундамент, на якому і будується комп'ютер.

Основні компоненти материнської плати настільного комп'ютера

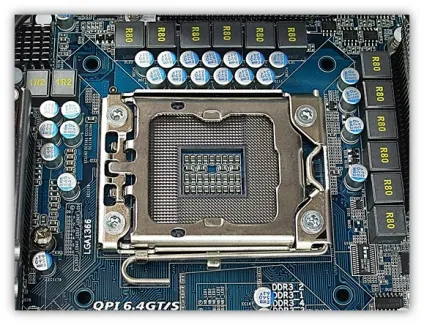

Роз'єм для установки процесора

Роз'єм для установки процесора це прямокутне посадочне місце, на яке встановлюється процесор. У більшості випадків роз'єм для установки процесора розміщується у верхній частині материнської плати, приблизно по середині плати.

Роз'єми для установки процесора відрізняються в залежності від виробника процесора (Intel або AMD), а також в залежності від конкретної моделі процесора. Універсальних материнських плат не буває. Материнська плата завжди підтримує процесори тільки одного типу. Це потрібно враховувати при виборі процесора і плати.

Інформацію про підтримувані процесори можна знайти на офіційному сайті виробника материнської плати.

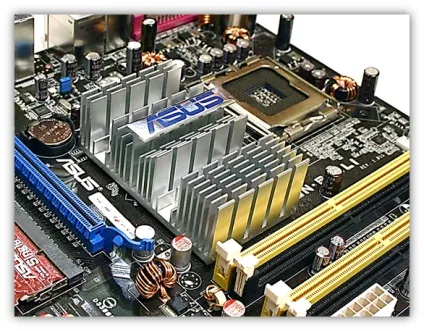

Чіпсет це основний компонент материнської плати. Як правило, чіпсет знаходиться набагато нижче процесора. Це найбільша мікросхема на платі і вона закрита радіатором.

Чіпсет відповідає за роботу всієї плати, а також за взаемодействіе процесора з іншими компонентами комп'ютера. Від моделі чіпсета залежить, якими можливостями володітиме материнська плата і комп'ютер в цілому. В дешеві материнські плати вбудовуються прості чіпсети, які обмежують функціональність комп'ютера. Наприклад, всі процесори Sandy Bridge оснащуються вбудованим графічним прискорювачем, але використовувати цей графічний прискорювач можуть тільки плати з чіпсетом Z68.

При виборі материнської плати дуже важливо враховувати на базі якого чіпсета вона побудована і які можливості має той чи інший чіпсет.

У старіших комп'ютерах чіпсет складається з двох мікросхем. Ці мікросхеми називаються північним і південними мостами. Починаючи з процесорів на базі архітектур Intel Nehalem і AMD Sledgehammer, можливості північного моста вбудовуються прямо в процесор. Тому на платі розміщується тільки одна мікросхема чіпсета.

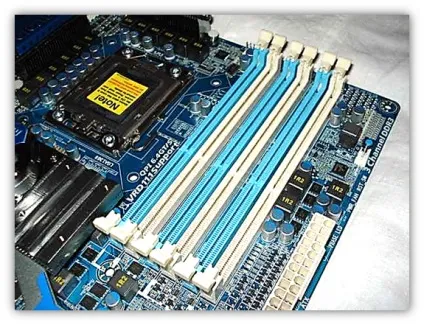

Слоти для установки оперативної пам'яті

Слоти для установки оперативної пам'яті це довгі роз'єми справа або по обидва боки від процесора. На платі може бути встановлено 2, 4, 8 і більше слотів для оперативної пам'яті. Але, в більшості випадків кількість слотів невелике.

Слоти для оперативної пам'яті можуть бути різних типів (DDR1, DDR2, DDR3). Перед покупкою оперативної пам'яті не обходимо дізнатися тип підтримуваної пам'яті, кількість слотів на материнській платі, а також максимальної обсяг пам'яті, які підтримує плата. Цю інформацію можна отримати на офіційному сайті виробника плати.

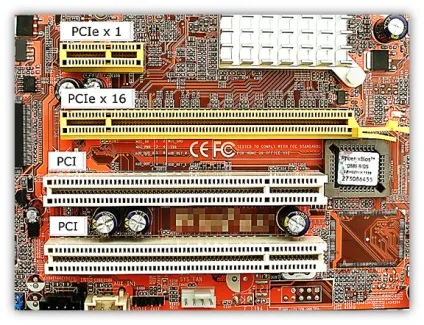

Слоти розширення це слоти в нижній частині плати. На відміну від слотів оперативної пам'яті, які розміщуються вертикально, слоти розширення розташовані горизонтально. Крім цього плати, встановлені в слоти розширення, кріпляться до корпусу комп'ютера за допомогою спеціального гвинта.

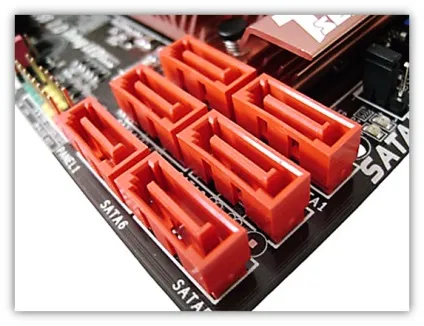

SATA роз'єми - це роз'єми, призначені для підключення жорстких дисків. оптичних дисководів, а також SSD накопичувачів.

Як правило, SATA роз'єми позначаються червоним кольором і розміщуються в нижній частині материнської плати.

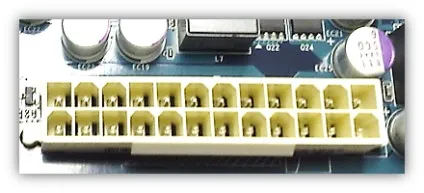

Роз'єм живлення це роз'єм, за допомогою якого материнська плата отримує харчування від блоку живлення. Як правило, цей роз'єм пофарбований білим кольором і розміщується в правій частині материнської плати.
