оптичний бюджет

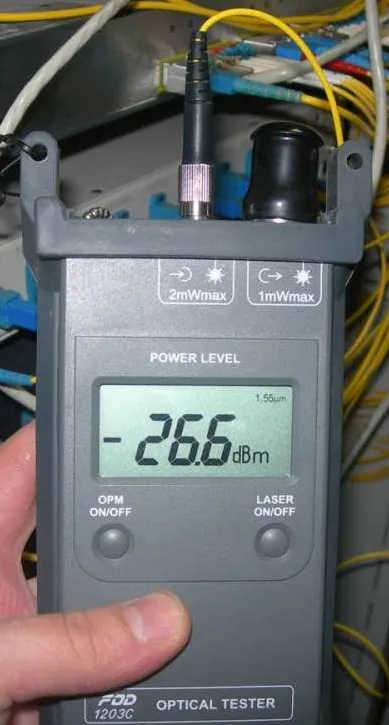

Перед тим, як детально поговорити про бюджет оптичних модулів, ми розповімо про те, що таке дБм (децибел-милливатт) і про те, як потужність може вимірюватися в децибелах.

У нашій попередній статті "Що таке децибел" ми розповіли про цю безрозмірною одиниці виміру, яка показує різницю між величинами.

Але ситуація, коли потужність випромінювання вимірюється в ватах, а загасання і посилення вимірюються в децибелах, що не дуже зручна. Складно порівнювати оптичні бюджети оптичних ліній і параметри передавачів і приймачів обладнання.

Щоб було зручно проводити розрахунки, використовується спеціальна одиниця вимірювання величини дБм (децибел-милливатт).

Це дуже проста одиниця виміру, вона показує, у скільки разів вимірювана потужність більше або менше 1 мілівата. Покажемо це в таблицях:

Потужність виражена в дБм

Потужність в 1000 разів більше 1 мілівата

Як ви побачили, нічого страшного в цій одиниці виміру немає, все просто. Принадність децибели в порівнянні з мілівата - в заміні множення і ділення на додавання і віднімання (в тих випадках, коли треба множити або ділити). Таких випадків багато, тому вимір в децибелах часто зручно. Наприклад, якщо сигнал потужністю 10 дБм був ослаблений на 4 дБ, то його потужність буде дорівнює 6 дБм.

Однак, є розрахунки, при яких рівні енергії треба саме складати, а не множити. Наприклад, для розрахунку сумарної потужності групового сигналу на виході мультиплексора потрібно складати рівні вхідного сигналу, виражених в міліватах.

У разі, коли потужність сигналу менше 1 мілівата, величина в децибелах буде негативною:

Потужність виражена в дБм

Потужність виражена в мВт

5,5 / 3 =. не хочеться лізти за калькулятором, простіше було з дБм порахувати в умі.

Як ви бачите, вважати потужності в децибел-міліватах простіше і зручніше, в більшості випадків прості завдання можна вирішити в розумі. У складних завданнях зручність полягає в тому, що операції додавання і віднімання не дають великої кількості знаків після коми, а в операціях поділу вони виникають постійно, це незручно.

З сфері оптичних лініях зв'язку все потужності вказуються в дБм. Тепер ми готові розповісти, що таке оптичний бюджет модуля.

Оптичний бюджет - це величина загасання в лінії, при якій сигнал ще досить потужний, щоб приймач модуля міг його прийняти без помилок.

Бюджет оптичного модуля = потужності передавача - чутливість приймача.

Обидві ці величини можна легко знайти в специфікаціях на обладнання. Наприклад, на сторінці, модуля MT-PP-55192-ZR є докладна специфікація. Наведемо вирізки з неї.

Як ви бачите, потужність передавача цього модуля може варіюватися від 0 до +4 дБм. Будь-модуль MT-PP-55192-ZR на заводі визнається придатним, якщо результат вимірювання знаходиться в цих межах.

Якщо потужність модуля нижче, наприклад -1 або -2 дБм, то такий модуль ModulTech бракується, етикетка ModulTech на такий модуль НЕ наклеюється. Ми дуже сподіваємося, що такий модуль не потрапляє на український ринок під будь-яким іншим брендом, хоча в нашій практиці були випадки, які наводять на такі думки.

Чутливість приймача також вказана в специфікації. Для цього модуля вона дорівнює -24 дБм.В результаті:

Гарантований бюджет модуля = 0 (потужність передавача) - (-24) (чутливість приймача) = 24 дБ.

Якщо ваша оптична лінія має загальне затухання менше 24 дБ, то працювати модуль MT-PP-55192-ZR на такій лінії буде. Якщо затухання лінії має загасання більш 24дБ, то цей модуль на такій лінії може не заробити або працювати з помилками.

Як і в нашій попередній статті, ми наведемо таблицю бюджетів різних трансиверів, щоб Новомосковсктель зміг отримати загальне уявлення про цей параметр.
