Традиційна російська піч - це не тільки прекрасна конструкція для обігріву приватної будівлі і приготування їжі, але і яскравий декоративний елемент, здатний внести самобутність в будь-який інтер'єр. Облаштування печі - процес досить трудомісткий, оскільки ця робота вимагає дотримання цілого ряду вимог, невиконання яких може негативно позначитися на функціонуванні агрегату.
Окрему увагу слід приділити такій частині печі, як опалювальний щиток своїми руками зробити який цілком реально. Про те, що собою являє ця конструкція, які функції вона виконує і якими характеристиками володіє, далі і піде мова.
Загальне призначення опалювального щитка
Перш ніж говорити про те, як повинна виконуватися кладка опалювального щитка, слід більш детально описати, де цей елемент використовується.
Як відомо, одне з головних переваг стандартних виручених плит і печей-буржуйок зі сталі і чавуну полягає в їх невеликих і зручних розмірах (детальніше: "Піч буржуйка своїми руками - варіанти виготовлення"). Однак є в цьому і негативна сторона: робоча поверхня є зовсім невеликий, що досить незручно.
Більш того, важливо пам'ятати ще й про робочій температурі цих приладів, яка зазвичай дуже висока (не менше 300 ° C). Зважаючи на велику величини даного параметра з'являється серйозний ризик загоряння, тому вкрай гостро стоїть необхідність ретельної ізоляції труби димоходу. І якщо провести цю процедуру неправильно, то тепло буде йти в великих обсягах, що, безумовно, вплине на ефективність роботи обладнання.
Для того щоб вирішити проблему втрати тепла, можна скористатися одним з двох найбільш дієвих методів:
- Направити енергію тепла, вироблену в процесі згоряння палива, для нагріву теплообмінного елемента. На практиці цей спосіб реалізується, як правило, за допомогою монтажу водяній опалювальної системи, де теплоносій може циркулювати або природним чином, або за допомогою насоса.
Обумовлено це тим, що теплопровідність цегли є високою, тому при нагріванні приміщенню буде гарантований обігрів на значний час.

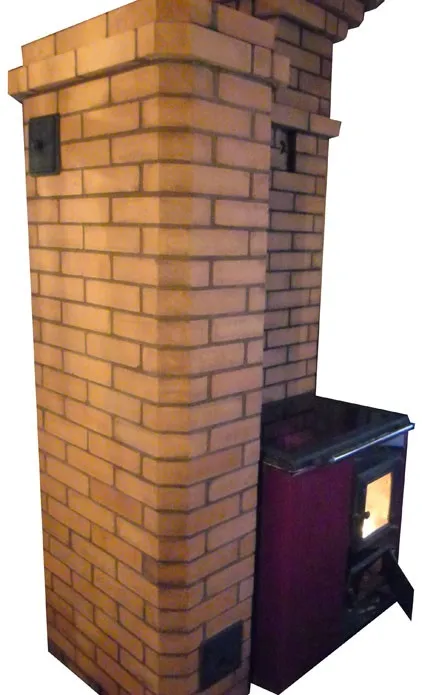

Такий опалювальний щиток з цегли - практично повноцінна заміна традиційної печі, але витрат як фізичних, так і фінансових буде набагато менше.
Робоча потужність такого приладу варіюється в межах від 7 до 14 кВт. Після того, як тверде паливо прогорить, тепло в приміщенні буде залишатися ще довго (його обсяг становитиме близько одного кВт).

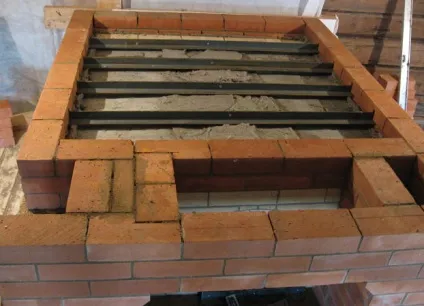

Особливості порядовки цегляного щитка
Монтуючи опалювальний щиток порядовка власними руками повинна виконуватися при дотриманні наступних норм:
- оптимальним рішенням буде укладати цеглу в половинному розмірі. Якщо порядовка опалювального щитка з цегли буде виконана в чверть, то агрегат буде остигати швидше, ніж потрібно. Більш того, такі слабкі конструкції вимагають обов'язкового оснащення шаром металу, який здатний запобігти елемент від загоряння;
- максимальна температура, яку повинні мати продукти згоряння на виході - 100 - 120 ° C. Якщо цей параметр буде нижче, це загрожує істотним зниженням тяги і появою великої шару конденсату;
- конструкція опалювального щитка включає в себе засувки, за допомогою яких з'являється можливість контролювати догляд тепла, що особливо важливо в холодну пору року, коли тепле повітря швидко покидає приміщення;
- цегляний опалювальний щиток виготовляється зі стандартного цегли, головне, щоб матеріал не був порожнистим, оскільки теплоізоляція, що досягається за допомогою монтажу цегли з порожнечами, в даному випадку не буде потрібно;
- розчин, застосовуваний для порядовки, повинен бути тільки глиняним, оскільки традиційна суміш на основі цементу погано переносить впливу високих температур;
- для того щоб в щиток не потрапила волога, його потрібно ізолювати гідроізоляційним матеріалом в районі фундаменту. Для цих цілей цілком можна скористатися звичайним руберойдом.
Типи опалювальних щитків
Нагрівальні щитки можуть відрізнятися між собою за типом конструкції і деяких особливостей монтажу.
Так, прийнято виділяти дві основні різновиди цих приладів:

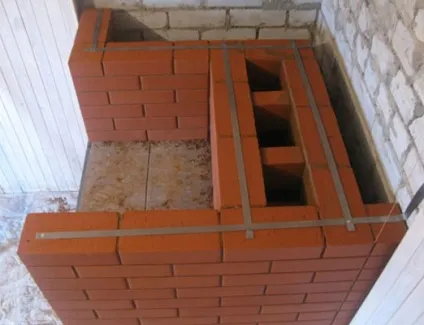

канальний щиток
Такий пристрій приладу передбачає установку звивистого димоходу, що має однаковий діаметр на всьому його ділянці. Крім того, конструкція труби передбачає наявність перегородок, які можуть бути розташовані як в горизонтальному положенні, так і у вертикальному. Свою назву ця схема монтажу отримала саме завдяки своєрідному пристрою так званого каналу, проходячи по якому, нагрітий газ віддає стінок тепло і, як наслідок, обігріває приміщення.
Опалювальний щиток Колпакова типу
Дана конструкція має вигляд або однієї, або двох плоских поверхонь, з'єднання між якими здійснюється за допомогою каналів. Початкова і кінцева точки димової труби при цьому встановлюються нижче межі верхньої площині. Обумовлено це, в першу чергу, тим, що нагріте повітря, як відомо, рухається вгору. При попаданні всередину ковпака він залишиться там до тих пір, поки не охолоне, а потім, будучи витісненим більш нагрітим газом, піде вгору по трубі.
Безумовно, щиток з двома ковпаками буде забезпечений великою кількістю числа, ніж пристрій з одним ковпаком. Але це ніяк не впливає на вартість цих виробів, що пояснюється абсолютно одним і тим же кількість витрачених на порядовку Колпакової печі матеріалів.
Крім того, прийнято виділяти і деякі інші особливості, що відрізняють конструкції щитків між собою:

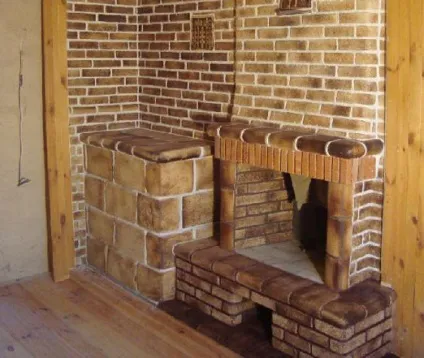

- зустрічаються випадки, коли форма опалювальна щитка є не прямий, а кутовий. Це ніяк не позначається на продуктивності роботи, але дозволяє економити простір в приміщенні і завдяки більшій площі забезпечує приміщення великою кількістю тепла;
- деякі фахівці радять встановлювати щитки, обладнані топкової камерою, що повністю відокремлює прилад від печі і робить його абсолютно незалежним від її роботи. Така конструкція зазвичай передбачає топку як додатковий елемент з малою потужністю, здатний, однак, спростити роботу зі щитком і дозволяє прискорити всі проведені з ним маніпуляції.
