Опалювальні системи дерев'яного будинку

Опалення дерев'яного будинку таке ж, як і в цегляному, різниця лише в тому, що пристрій опалення в дерев'яному будинку ставить в пріоритет забезпечення належного захисту дерева від вологи, збереження стін сухими і теплими.

складання проекту

Опалення дерев'яного будинку проектується ще на етапі планування будівлі в цілому і виконується відповідно до єдиних будівельними нормами і правилами. Складаючи проект опалювальної системи будинку своїми руками, слід врахувати:

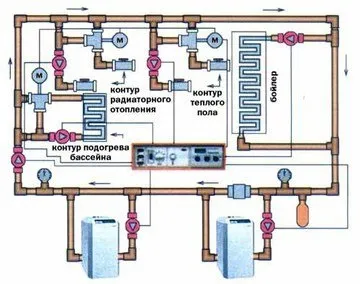

На малюнку зображений проект опалювальної системи.

1. Які будуть мінімальні втрати тепла при експлуатації.
2. Наскільки буде зручна експлуатація цієї системи.
3. Скільки буде потрібно фінансових витрат при обслуговуванні системи.
4. Естетичність зовнішнього вигляду і його відповідність інтер'єру вашого будинку.

Вибір системи і її монтаж вимагають особливого відповідального підходу, адже система опалення в дерев'яному будинку повинна бути невеликого розміру, проста, але при цьому вельми функціональна і вимагати найменшого участі людини в своїй роботі. Обігрівати слід рівномірно все приміщення, приділяючи особливу увагу кутах, де найчастіше накопичується значна кількість конденсату, що приводить до виникнення постійної вогкості.

Під час проектування і монтування опалювальної системи в дерев'яному будинку важливо враховувати планований період проживання: чи буде будинок використовуватися в якості постійного місця вашого проживання або ж тільки для відпочинку у вихідні. Системи і специфіка опалення в цих випадках будуть різними.

Вибір виду опалювальної системи

Схема пристрою системи газового опалення.

За способом обігріву всі системи опалення діляться на два види: трубна, що припускає прокладку складної мережі, і локальна, яка обмежується установкою печі або каміна. Трубна система практичніше, оскільки ця схема опалення вимагає обслуговування тільки одного місця, а опалення надходить в усі приміщення будинку. Локальне опалення зводиться до необхідності установки печі або каміна в кожному приміщенні, з постійним контролем процесу і топки декількох об'єктів одночасно.

По виду використовуваного палива системи бувають декількох видів:

Газове опалення

Найбільш поширений і ефективний спосіб обігріву будь-яких будівель, в тому числі і дерев'яних. Він дозволяє оптимально вирішити питання опалення за умови наявності проведеної гілки газопроводу.

Електричне опалення

Найбільш популярний і зручний вид опалення, особливо в районах, де відсутній газифікація. Це опалення володіє вражаючими перевагами: зручність в експлуатації і обслуговуванні, можливість регулювання подачі електрики, економічність, компактність і естетичний вигляд. Вибираючи електричне опалення, слід розуміти, що висока ступінь безпеки такої системи і відсутність видимих ​​недоліків не гарантують безперебійну подачу тепла. Встановлюючи таку систему, ви повинні бути на 100% впевнені в якості проводки, оскільки саме від неї залежатиме безпека вас і вашого будинку.

пічне опалення

Традиційне опалення сільського будинку, при якому теплоносієм виступає нагріте повітря, а в якості палива використовуються не тільки дрова і вугілля, але і рідке паливо. Такі печі частково автоматизовані і зводять до мінімуму людський фактор. Цей вид опалення єдино можливий при відсутності необхідного газопостачання та електриці поганої якості. Пічне опалення має обмеження: наявність печі допустимо лише в 1 або 2-поверхових будинках, якщо не передбачається нагрів печі до температури вище 1200 ° С. Вибравши цю систему, вам доведеться забезпечити належне зберігання палива в приміщенні, що відповідає всім вимогам пожежної безпеки. Такий сільський спосіб сьогодні досить популярний.

теплий плінтус

Інноваційний спосіб обігріву приміщення. Створюючи тепловий екран, він поширює тепло рівномірно, виключаючи можливість випадання конденсату, і захищає стіни дерев'яного будинку від згубного впливу вологи. Теплий плінтус - відмінне дизайнерське рішення для будь-якого інтер'єру, адже його можна декорувати під будь-який варіант дерева.

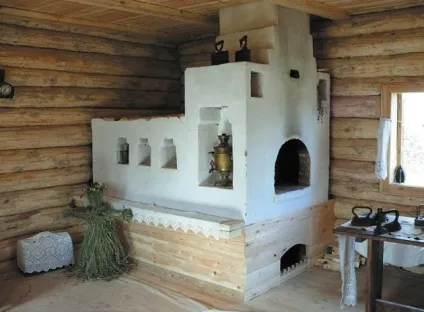

Також можна опалювати будинок за допомогою печі.

Пристрій різних систем опалення: яким воно має бути

Будь-яка система опалення ґрунтується на обраному вами котлі: електричному, газовому, твердопаливному, що працює на рідкому паливі або комбінованому, що допускає використання двох видів палива.

Найчастіше котел в приватному будинку використовують як джерела тепла або як бойлер. Одноконтурний котел виконує одну функцію: опалення або подача гарячої води. Двоконтурний забезпечує і те, і інше.

Схема електричного котла може виглядати так:

Схема електричного котла.

В електричної опалювальної системи найбільш часто використовують трубчасті електронагрівачі, що перетворюють електричну енергію в теплову. Вони нагрівають весь теплоносій, який і обігріває весь будинок. Звичайно, можна використовувати і ряд інших електричних приладів: масляні радіатори, інфрачервоні обігрівачі, калорифери.

Для того щоб провести газове опалення дерев'яного будинку, необхідна наявність наступних складових:

1. Газовий котел (підлоговий або настінний), який буде забезпечувати нагрівання і подачу теплоносія до трубопроводу. Вибір буде обумовлений індивідуальними вподобаннями і площею будинку. На фото представлений настінний газовий котел.
2. Трубопровід і радіатори, що забезпечують обігрів будівлі.
3. Газопровід, за яким газ буде безпосередньо подаватися до газового котла.
4. Запірно-регулювальна арматура, яка координує роботу системи.
5. Автоматичні пристрої, покликані забезпечити безпечну і безаварійну роботу всієї опалювальної системи.

На фото можна побачити, як це виглядає.

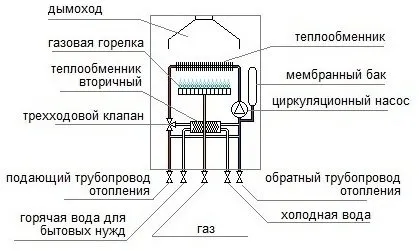

Пристрій газового котла.

Що стосується схеми опалення дерев'яного будинку, то найбільш популярною залишається схема опалення водою, заснована на циркуляції води в трубах. Залежно від природного або штучного способу руху води система опалення може мати 1 або 2-трубну схему. Фото схем приведено нижче.

Монтаж системи опалення: алгоритм

1. Перш за все, встановлюється котел опалення. для якого дуже важливо облаштувати окрему котельню з хорошою вентиляцією (виняток становить електричний котел, який не має продуктів горіння). Рекомендується проводити установку на деякій відстані від стін, щоб забезпечити вільний доступ.
2. З метою протипожежної безпеки стіни і підлогу біля котла облицьовують вогнетривким матеріалом.
3. Далі, виводять на вулицю димохід.
4. Наступний етап монтажу опалювальної системи включає в себе установку різних складових, передбачених вибраною системою: циркуляційного насоса, розподільного колектора, приладів регулювання та вимірювання.
5. Після закінчення цих робіт приступають до прокладання трубопроводу до тих місць, де заплановано розміщення радіаторів. Утворилися в ході монтажних робіт отвори в стінах після укладання труб зашпаровують цементом.
6. Останніми встановлюють радіатори, поміщаючи їх під віконними прорізами, закріплюючи на кронштейнах. Рекомендується встановлювати на вході і виході радіатора регулювальні та запірні механізми.
7. Заключний етап - опресовування системи.
