Омічні датчики пристрій і принцип роботи

Омічні датчики - це пристрої, які можна буде розглядати, як датчик переміщення.

Таким датчиком також може вважатися реостат. Багато фахівців повідомляють про те, що, якщо переміщати повзунок реостата, тоді в цьому випадку його опір може змінюватися. Тут переміщення повзунка можна вважати вхідний величиною, а величина включеного в мережу провідникові реостата буде вихідний величиною. У конструкції датчика реостатного типу також має бути присутня певна однозначна залежність.

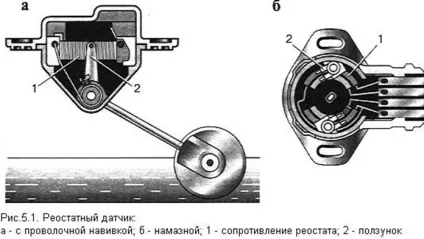

Елементи реостатного датчика

Якщо розглянути більш детально, тоді можна зрозуміти, що воно складається з наступних елементів:

Каркаса.
Опору в вигляді намотування, яка складається з дроту.
Рухомого щітка, який буде ковзати по поверхні опору.

Зараз реостатні датчики можуть мати 2 типу:

З безступінчатим многооборотной обмоткою.
З секціонірованной намотуванням.

У датчиках, які матимуть Секціонірованние опір під час переміщення щітки відбуватиметься ступеневу зміна опору. Якщо датчик буде мати безступінчату намотування, тоді в цьому випадку зміна опору буде плавним.

Переваги датчиків з Секціонірованние опором

Основною перевагою омических датчиків подібного типу вважається те, що вони дозволяють здійснювати роботу з великими струмами. Цього вдалося досягти завдяки тому, що робота контактів буде здійснюватися в сприятливому режимі. Характеристика лінійного реостатного датчика може мати наступний вигляд:

Rx = (R. L) x, де:
Rx - опір, яке буде включене в ланцюг.
L - повна довжина намотування.
R - повний опір намотування.
X - переміщення щітки.

Якщо реостатний датчик надалі буде підключатися через схему потенціометра, тоді він отримає назву потенциометрический датчик.

Якщо ви розглянули схему підключення, яка представлена вище тоді могли помітити, що тут величина напруги, яке буде зніматися з реостата буде залежати від положення движка. Відповідно, якщо движок потенціометра буде знаходитися в крайньому лівому положенні, тоді напруга Ux. яке з нього буде зніматися буде мінімальним. Якщо движок буде переміщатися вправо, тоді в цьому випадку напруга поступово буде збільшуватися. У нас ви також можете прочитати про правильне заземлення в приватному будинку.

Напруга на вольтметрі V буде розташовуватися в лінійній залежності від положення движка потенціометра.

Конструктивно реостатні датчики на сьогоднішній день можуть виконуватися, як датчики кутових, так і лінійних переміщень.

Омічні датчики є досить простими. Вони вважаються досить надійними і тому широко поширені в техніці. Тут їх будуть використовувати в якості електричних датчиків механічних переміщень. Похибка реостатних датчиків визначити досить просто. Вона буде визначатися:

Ступінчастістю опору.
Зміною опору намотування від температури.
Неточністю технологічного процесу.

Вугільний датчик зусилля

Щоб виміряти розвиваються зусилля спеціальний рекомендують використовувати спеціальний вугільний датчик. Його також можна віднести до групи омических датчиків. З його допомогою ви зможете чудова можливість перетворювати передане на нього зусилля електричного опору. Вугільний датчик буде збиратися з графітових дисків в стовпчик.

На кінці стовпчиків будуть розташовуватися контактні диски, а також упори, через які буде передаватися тиск на диски. Електричний опір вугільного датчика буде складатися з опору дисків та інших перехідних контактних опорів. Величина перехідного контактного опору залежить від величини стискаючої сили. Відповідно, чим більше буде стискаюча сила, тим менше буде опір.

Тепер ви точно знаєте, пристрій омических датчиків, а також їх принцип роботи. Сподіваємося, що ця інформація була корисною і цікавою.
