Огороджувальні конструкції покриттів промислових будівель

До складу захисної частини покриття можуть входити:

- покрівля (гідроізоляційний шар) - рулонний килим, азбестоцементні хвилясті листи, сталеві листи;

- вирівнюючий шар - стяжка з асфальту або цементного розчину (при необхідності);

- теплозахисний шар, який в залежності від місцевих умов може складатися з плит пінобетонних, керамзитобетонних, мінеральної пробки і т. п .;

- пароізоляція, що оберігає теплоізоляційний шар від зволоження водяними парами, проникаючими в покриття з приміщення;

- несе настил, що підтримує огороджувальні елементи покриттів - прогони або плітф покриття.

Огороджувальні конструкції покриттів виробничих будівель поділяють на холодні і утеплені.

У неопалюваних приміщеннях або в гарячих цехах із значними виділеннями виробничої теплоти (остивочние прольоти прокатних цехів і ін.) Огорожі покриття проектують холодними (термоізоляційний шар не укладають), в опалювальних - утепленими, виходячи з вимоги виключення можливості конденсації вологи на їх внутрішній поверхні.

У будівлях з незначними надлишковими тепловиділеннями (цехи термічні, гарячого штампування і т. П.) Також влаштовують утеплені покриття.

Залежно від необхідного експлуатаційного режиму захисна частина покриттів може бути вентильованої, частково вентильованого і невентильованої.

Невентильовані огорожі проектують над приміщеннями з сухим і нормальним вологісним режимом (φ <60 %) и при других условиях, обеспечивающих надежную пароизоляцию утеплителя.

Вентильовані і частково вентильовані влаштовують над опалювальними приміщеннями з вологим і мокрим режимом (φ> 60%), коли неприпустима конденсація вологи на внутрішній поверхні огородження, якщо інші конструктивні заходи не забезпечують нормальної вологості покриття.

Для природної вентиляції покриттів в огорожі передбачають повітряні прошарки, канали або борозни, сполучені із зовнішнім повітрям через отвори в карнизної частини стіни, конику і близько світлових ліхтарів.

Вентиляційні продухи, виводячи з-під покрівельного килима водяні пари, сприяють висиханню утеплювача.

Огороджувальну частина покриття можна укладати на прогони, а великорозмірні панелі безпосередньо на кроквяні конструкції.

Покриття по прогонах

Покриття з прогонами застосовують для покрівель з азбестоцементними, алюмінієвими і ін. Легкими настилами, а також в тих випадках, коли необхідно мати багато технологічних отворів.

1 - кроквяна конструкція (ферми, балки); 2 - прогін; 3 - плита покриття

Для опалювальних будівель в якості плит покриття, що укладаються по прогонах можуть бути використані:

- плити з легкого бетону, для виготовлення плит використовують бетони марок 100-150 і зварні арматурні сітки; шви між плитами заливають цементно-піщаним розчином;

- асбестоцементная панель, плити складаються з двох фігурних азбестоцементних листів, з'єднаних заклепками або на клею, торцевих листів і мінерального утеплювача, товщина листів 8-10 мм. плити укладають на прогони і кріплять до них кляммерами, а між собою - сталевими накладками, шви зашпаровують пружними прокладками і мастикою по плитам влаштовують рулонну або мастичну покрівлю;

- каркасна асбестоцементная панель, панель складається з чотирьох азбестоцементних швелерів, між якими укладений ефективний утеплювач, зверху і знизу конструкція обшита плоскими азбестоцементними листами; довжина панелі 1,5; 3 м;

- монопанелі, це утеплене покриття з металевим профільованим настилом; сталеві профлисти штампують з оцинкованих листів товщиною 1-1,75 мм, шириною 600-1000 мм, і висотою 40-80 мм. Профлист кріплять до прогонів за допомогою заклепок або самонарізний болтами.

а - сталеві прогони; б - залізобетонні прогони; в - ґратчасті прогони довжиною 12 м

Плити покриття для опалювальних будівель:

а - легкобетоні плити; б - асбестоцементная панель: 1 - прогін; 2 - бобишка 40 × 102 × 120 мм; 3 - утеплювач; 4 - пароізоляція; 5 - пружна прокладка; 6 - герметизуюча мастика; 7 - рулонний килим; в - каркасна асбестоцементная панель: 1 асбоцементний плоский лист обшивки; 2 - каркас з азбоцементних швелерів; 3 - утеплювач; г - утеплене покриття з металевим профільованим настилом: 1 - ефективний утеплювач; 2 - сталевий профлист; 3 - плоский сталевий лист

Для неопалюваних будівель в якості покриттів по прогонах можуть бути використані:

- Армоцементні плита, виготовляється з бетону марки 300, армованого сталевою сіткою; крок поздовжніх і поперечних ребер в плиті дорівнює 250 мм; товщина плит до 20 мм;

- азбестоцементні хвилясті і плоскі листи, кріплять азбестоцементні листи до прогонів гаками або кряммерамі; кряммери розміщують на гребені другої хвилі при ухилах близько 10% поздовжні і поперечні шви між листами слід герметизувати прокладками з пружних матеріалів;

- сталеві профільовані і плоскі листи.

Плити покриття для неопалюваних будівель:

а - Армоцементні плита; б - покриття з азбестоцементних хвилястих листів; в - ребриста залізобетонна панель

Покриття без прогонів

На їх пристрій менше витрачається металу, і вони менш трудомісткі в порівнянні з покриттями по прогонах.

Для пристрою беспрогонних покриттів використовують великорозмірні панелі, які спирають не посередньо на несучі конструкції покриття.

Для неопалюваних будівель використовують залізобетонні ребристі плити покриття.

Для опалювальних будівель можуть бути використані:

Комплексна панель покриття. Вона складається з залізобетонної ребристої плити і наклеєних на неї в заводських умовах шару пароізоляції, утеплювача і нижнього шару покрівлі. Після укладання панелей закладають шви, укладають захисний шар і виконують інші нетрудоемкие роботи.

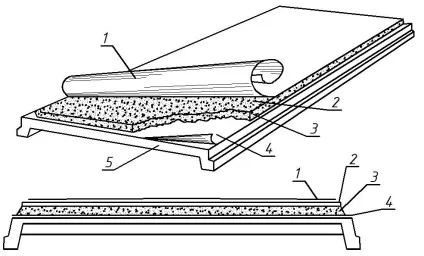

Конструкція комплексної панелі:

1 - гідроізоляція; 2 - стяжка; 3 - теплоізоляція; 4 - пароізоляція; 5 - залізобетонна або легкобетонних плита.

Панелі з пористих і легких бетонів. Найбільш ефективним є утеплене покриття із застосуванням пористих або легкобетонних настилів, які суміщають огороджувальні та несучі функції.

Такі панелі можуть бути плоскими і ребристими.

Плоскі панелі виготовляють з пористого бетону марки не нижче 40 і армують плоскими сітками і каркасами.

Ребристі панелі виготовляють з легкого бетону марки не нижче 50 щільністю до 1200 кг / м 3. Ребра армують плоскими каркасами з робочою ненапрягаемой арматурою, полку - дротяними сітками.

Покриття з настилами з легких і пористих бетонів додатково не утеплюють, т. К. В цих настилах поєднуються несучі і теплоізоляційні функції.

Для утеплення покриттів зі звичайних залізобетонних плит або панелей в конструкцію покриття вводять утеплювач, товщину якого визначають теплотехнічним розрахунком.

Матеріал утеплювача повинен володіти малою щільністю, достаточнойпрочностью, малої деформативність, незначним водопоглинанням і забезпечувати индустриальность влаштування покриття.

Для теплоізоляції покриттів застосовують плити з пористих бетонів, Перлітобетонні, мінераловатні гідрофобізовані, стеклопластовие гідрофобізовані, пінополістирольні і ін.

Сипучі матеріали (крихту з пористих бетонів, керамзитовий гравій, пемзу, туф, шлак та ін.) Використовують у виняткових випадках - при відсутності плитних утеплювачів.

Невід'ємним елементом утеплених покриттів є пароізоляція, що розташовується під утеплювачем і перешкоджає проникненню в його товщу водяної пари внутрішнього повітря.

Рулонну пароізоляцію влаштовують з декількох шарів руберойду, пергаміну, толю або гидроїзола.

Рекомендовані плитні утеплювачі для покриттів промислових будівель
