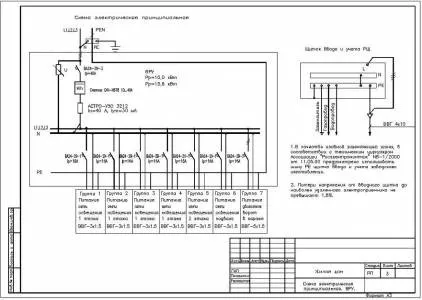

Однолінійна електрична схема
Важливим складовим елементом в плані електропостачання будь-якого об'єкта є однолінійні а електрична схема, що відображає найбільш пріоритетні значення. Перш за все, вони стосуються рівня потужності, маркування електричних щитів, номіналів автоматів та інших показників. Тут же вказується і кількість діючих навантажень. Такий креслення починається з введення силового кабелю і закінчується розрахунком мінімального споживача.
Оформлення однолінійні ой схеми
Як і будь-який інженерний документ, в схемі обов'язково оформляється штамп встановленого зразка.
У самій схемі відображаються наступні дані:
- Всі секції водно-розподільних пристроїв з власними параметрами, що включають в себе одноразову і встановлену потужність, тип вступних кабелів, дозволену потужність і струм.
- Електричні шафи з усіма необхідними позначеннями.
- Дані про кабельних лініях, із зазначенням їх протяжності з точністю до 1 метра.
- Повна інформація про прилади обліку електроенергії, згідно з отриманими технічними умовами.
- Попередні розрахунки електроенергії, яка втрачається під час передачі.
Готовий робочий документ скріплюється підписом розробника і перевіряючого особи, а потім затверджується керівником. Далі, проводиться узгодження з особою, відповідальною за електрогосподарство споживача, без якого неможливі подальші узгодження. Всі підписи узгоджувальних посадових осіб відображаються безпосередньо на даному кресленні.
Перед виконанням подібних схем потрібно отримати допуск на проведення відповідних проектних робіт. Креслення, складений без допуску, в подальшому не може використовуватися для проведення робіт.
Складання однолінійні ой схеми
Даний робочий документ може бути виконавчим або розрахунковим. У першому випадку креслення виконується при наявності діючих установок. Для того, щоб скласти однолінійні ую схему електропостачання необхідно обов'язково провести всебічне обстеження об'єкта. Тому, після закінчення робіт, замовник отримує не тільки схему, але і рекомендації щодо усунення дефектів, виявлених під час обстеження.
Розрахункова однолінійні а електрична схема виконується для об'єктів нового будівництва. У неї включаються розрахункові навантаження, відповідна захисна апаратура, підібране перетин для відходять проводів і кабельних ліній.
Розрахункова однолінійні а схема електропостачання виконана фахівцями, є підставою для проведення необхідних електромонтажних робіт. При її правильному складанні забезпечується повна електро- та пожежна безпека для людей і об'єктів.
