Один з простих металошукачів з дискримінатором «megatron»

Цей металошукач був розроблений на основі вже відомого пристрою "Термінатор Про". Основною його перевагою є якісна дискримінація, а також мале споживання струму. Також збірка приладу обійдеться не дорого, а працювати він здатний на будь-яких типах грунтів.

Ось короткі характеристики пристрою
За принципом роботи металошукач відноситься і імпульсно-балансні.
Робоча частота складає 8-15 кГц.

Що стосується режиму дискримінації, то тут використовується двох тональна озвучка. При виявленні заліза пристрій подає низький сигнал, а якщо попадеться кольоровий метал, тон буде високим.

Харчується апарат від джерела в 9-12В.

Також присутня можливість регулювання чутливості і є ручна відбудова від грунту.

Ну а тепер про головне, про глибину виявлення металошукача. Прилад здатний виявляти монети діаметром 25 мм на відстані в 35 см по повітрю. Золоте кільце можна зловити на відстані 30 см. Каску прилад виявляє на відстані близько 1-го метра. Максимальна глибина виявлення становить 150 см. Що стосується споживання, то без звуку це близько 35 мА.

Процес виготовлення металошукача:

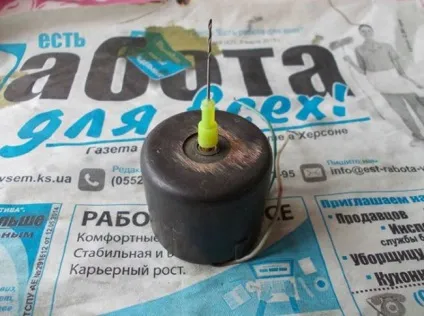

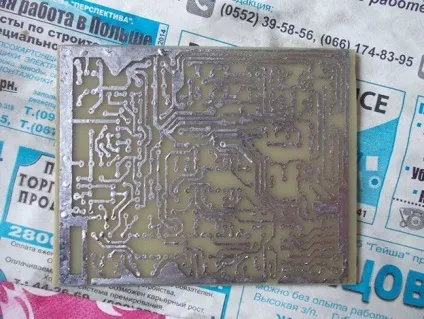

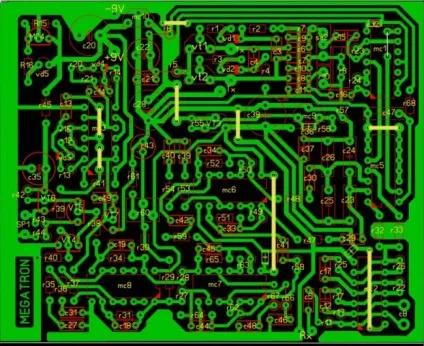

Крок другий. збірка плати

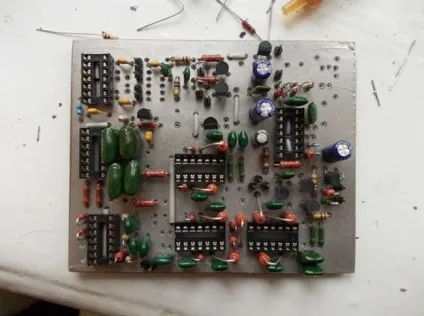

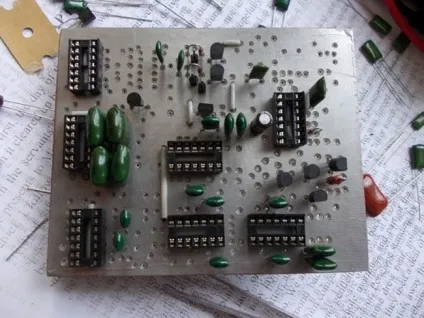

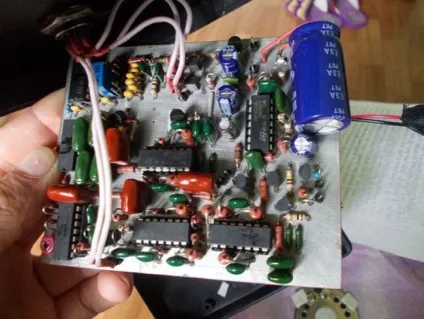

Збірку потрібно починати з впаювання перемичок. Після цього можна встановлювати панелі під мікросхеми та інші впаивать інші елементи. Дуже важливо мати для якісного складання тестер, який може заміряти ємність конденсаторів. Оскільки в приладі використовується два однакових канали посилення, то посилення по ним має бути якомога ближче до одного значення, тобто бути однаковим. На обох каналах одного каскаду повинні бути однакові показання при вимірюванні тестером.

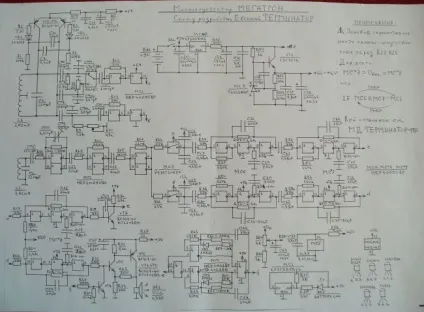

Після складання плату потрібно перевірити тестером. Потрібно підключити до неї харчування і перевірити всі стратегічно важливі входи і виходи. Скрізь харчування повинно бути точно таким, як на схемі.

Крок третій. збираємо котушку
Датчик DD збирається за тим же принципом, що і для всіх подібних балансніков. Передає котушка позначається буквами TX, а приймальня RX. Всього потрібно зробити 30 витків проводом, складеним удвічі. Провід використовується емальований, діаметром 0.4 мм. І приймальня, і передає котушка формуються подвійними проводами, в результаті на виході повинно вийти чотири дроти. Далі тестером потрібно визначити плечі обмоток і з'єднати початок одного плеча з кінцем іншого, в результаті утворюється середній висновок котушки.

Для фіксування котушки після намотування потрібно добре обмотати нитками і потім просочити лаком. Після того як лак засохне, котушки обмотуються ізоляційною стрічкою.

Згодом зверху робиться екран з фольги, між початком і кінцем потрібно зробити зазор близько 1 мм, щоб уникнути короткозамкнутого витка.

Середній висновок ТХ необхідно підключити до землі плати, інакше не запуститься генератор. Що стосується середнього виходу RX, то він потрібен для настройки по частоті. Після настройки резонансу його потрібно ізолювати і приймальня котушка перетворюється в звичайну, тобто без виведення. Що стосується прийомної котушки, то її підключають замість передавальної і налаштовують на 100-150 Гц нижче, ніж зрадити. Кожну котушку потрібно налаштовувати окремо, при налаштуванні біля котушки не повинно бути ніяких металевих предметів.

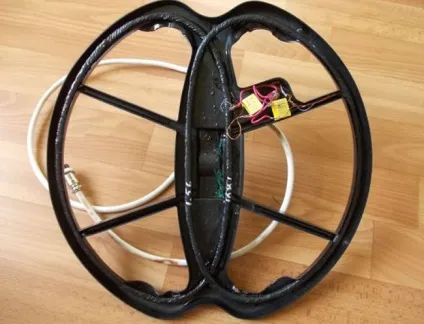

Щоб звести баланс, котушки зрушують, як можна побачити на фото. Баланс повинен знаходитися в межах 20-30 мв, але не більше 100 мВ.

Робочі частоти приладу знаходяться в межах від 7 кГц, до 20 кГц. Чим нижче буде частота, тим глибше буде брати прилад, але при низькій частоті дискримінація стає гірше. І навпаки, чим вище частота, тим краще дискримінація, але при цьому менше глибина виявлення. Золотою серединою можна вважати частоту 10-14 кГц.

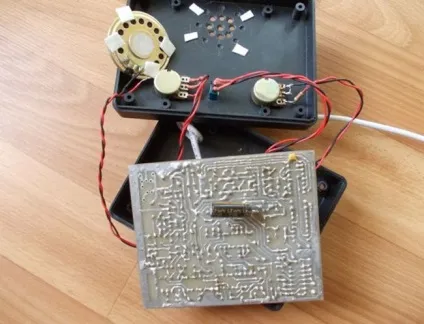

Для підключення котушки використовується чотирьох жильний екранований провід. екран підключається до корпусу, два дроти йдуть йдуть на передавальну котушку і два на приймальню.

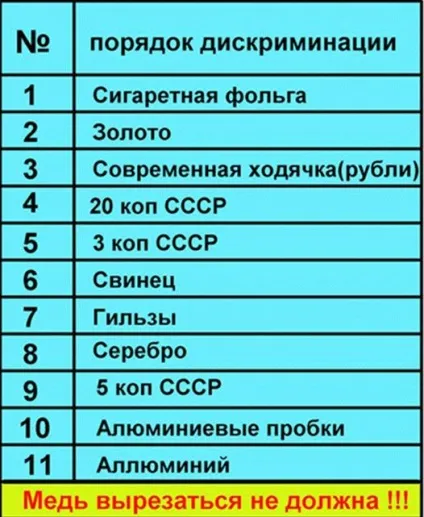

Ну а в ув'язненні залишиться лише налаштувати прилад. При положенні ручки дискримінатора на мінімумі, прилад повинен бачити всі кольорові метали. Далі при накручування дискриминатора повинні вирізатися все метали по порядку до міді, але мідь вирізатися не повинна. Якщо прилад працює саме так, як описано, значить, він зібраний вірно.
