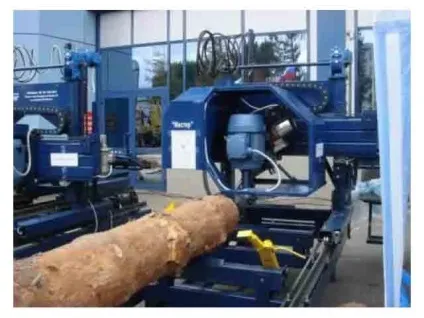

Оціліндровочний верстат «майстер оц-550»

Оціліндровочний верстат - це деревообробний верстат, призначений для отримання оциліндрованих колод з круглого лісу і використовуваний для виробництва зрубів. Завдяки тому, що сучасні верстати вельми багатофункціональні і забезпечені великим асортиментом різних пристосувань і інструментів, можна забезпечити виконання всіх виробничих операцій для виготовлення зрубу тільки за допомогою одного оцілідровочного верстата. Функціонал оциліндровочні верстат робить його свого роду міні-завод з виробництва дерев'яних будинків.

Призначення оциліндровочні верстата "Майстер ОЦ-550"

Оціліндровочний верстат «Майстер» призначений для первинної обробки деревини і виконує наступні операції:

  • чорнову обробку колоди (окаріваніе колоди);
  • чистову обробку колоди (оциліндровку);
  • вибірку поздовжнього монтажного паза;
  • вибірку венцових чаш;
  • пряме фрезерування (простругіваніем) внутрішньої поверхні, яким завершується оцилиндровка колоди (обов'язкова операція);
  • фрезерування поздовжніх компенсаційних пазів різної конфігурації (замовляється додатково);
  • свердління отворів для кріплення (замовляється додатково).

Всі вище перераховані операції, в тому числі оцилиндровка колоди - виробляються за одну установку колоди, одним комплектом інструменту.

Оціліндровочний верстат «майстер оц-550»

Технічні характеристики оциліндровочні верстата «МАЙСТЕР ОЦ-550»

Конструкція верстата "Майстер ОЦ-550

Конструктивно оциліндровочний верстат «Майстер ОЦ-550», за допомогою якого здійснюється якісна оцилиндровка колоди, складається з трьох комплектів складальних одиниць:

  • Станина (Рейковий шлях).
  • Оснащення станини (рейкового шляху).
  • Рухомий портал з виконавчим механізмом.

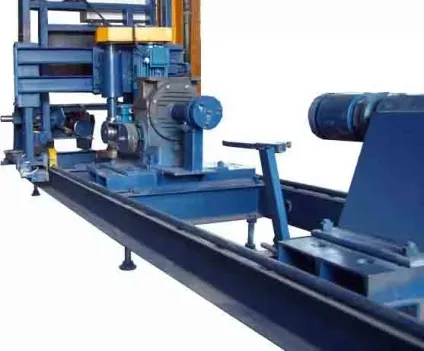

Рейковий шлях (станина) верстата штатної комплектації складається з трьох секцій по 3,0 м завдовжки, що забезпечують в базовому варіанті поставки обробку колод (оциліндровку колоди) до 7,5 м. Рейковий шлях і довжина оброблюваної колоди, може подовжуватися за рахунок його дооснащення додатковими секціями. Конструкція рейкового шляху передбачає його регулювання, як по площині, так і по ширині розташування напрямних, а також забезпечує можливість розміщення установки на схилах з кутом нахилу до 15 °. Місця стикування навісного обладнання забезпечують співвісність передніх і задніх бабок системи кріплення колоди і їх взаємну співвісність з точність до 10`-30`, внаслідок чого оцилиндровка колоди проводиться якісно.

Станина (Рейковий шлях). Навішування і оснащення рейкового шляху Для забезпечення всіх можливих операцій обробки колоди (в тому числі оцилиндровка колоди), рейковий шлях додатково оснащений наступними агрегатами:

  • Завантажувачем колоди з землі;
  • Двома пристроями вибору конусності з фіксацією колоди по осях передньої і задньої бабок.
  • Гідростанцією приводу колоди з гідророзподілювачем управління.
  • Передній і задній бабками, що забезпечують співвісність.

Рухомий портал з виконавчим механізмом складається з каретки, на якій розташований механізм вертикального і горизонтального автоматичного переміщення інструменту, механізму автоподачі і системи електронного або ручного управління, рис. 9. Система управління / контролю дозволяє плавно позиціонувати координати положення інструменту і оброблюваної заготовки з точністю до 0,5 мм.

Аспіраційна система з функцією прибирання підлоги, замовляється додатково і передбачає 95% відсмоктування, що утворюється в процесі оциліндровки колоди стружки, і міжзмінного прибирання робочого місця від її залишків.

Механізм автоподачі забезпечує автоматичне (в залежності від навантаження на головний двигун) або ручне плавне регулювання швидкості подачі порталу верстата від 1 до 30 м / хв. Грамотно виконана автоматична подача верстата дуже важлива для оціліліндровочних верстатів. Автоподавання - це не тільки полегшення роботи оператора, але і значне підвищення швидкості і якості роботи, а в кінцевому підсумку продуктивності оциліндровочні верстата. Це пояснюється тим, що наявність автоподачі гарантує плавність ходу і відсутність ривків при зміні швидкості обробки, що безпосередньо впливає на якість обробки колоди.

Порядок роботи верстата

В якості основних етапів робіт верстата можна виділити наступні:

  • Подача колоди на завантажувальний пристрій;
  • Завантаження колоди на станину;
  • Виставлення колоди по осі передньої і задньої бабок;
  • Затиск колоди;
  • Кінцева обробка: Чорнова обробка - Oкорка колоди Чистова обробка - Оциліндровка колоди Вибірка поздовжнього монтажного паза (місячний паз) Вибірка венцових чаш.

Оціліндровочний верстат «майстер оц-550»

Комплектація оциліндровочні верстата

Штатна комплектація оциліндровочні верстата "Майстер ОЦ-550":

  • Рейковий шлях (станина) загальною довжиною 9 м.
  • Пересувний портал з приводами.
  • Передня бабка, затискний гвинт.
  • Універсальна пазово-чашкова фреза (для виконання ВСІХ операцій).

Додаткова комплектація оциліндровочні верстата "Майстер ОЦ-550":

  • Підйомники колоди в центру ручні.
  • Гідрозагрузчік колоди на станину.
  • Гідропривід (гідростанція) з розподільником і комплектом РВД.
  • Підйомники колоди в центру гідравлічні.
  • Автоподавання верстата плавнорегуліруемая електромеханічна.
  • Пристосування для виконання поздовжніх компенсаційних пазів.
  • Пристосування для виконання кріпильних отворів (бур).

Механічна частина верстата виготовлена ​​з необхідним запасом міцності. Навантаження на двигуни, які використовуються в верстаті, не перевищує меж допустимих значень. Крім того, використовувані в конструкції перетворювачі частоти, забезпечують режими плавного пуску та економічної роботи всіх електродвигунів.

Дрібні комплектуючі (ремені, ланцюги, підшипники, металовироби і т.п.), запозичені з автомобільної техніки та можуть бути легко і недорого придбані в будь-якому магазині автозапчастин. Це особливо важливо при поставках обладнання в віддалені регіони.
