Обтискні фітинги використовують для комутації металопластикових і полімерних труб при монтажі трубопроводів для подачі гарячої та холодної води, іноді для транспортування інших речовин.

Щоб не плутати їх з прес-фітингами або виробами з насувної гільзою, давайте розберемося в особливостях деталей компресійного типу.

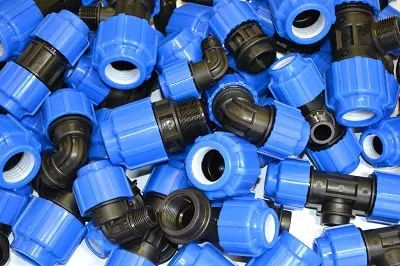

Латунний фітінг для ПНД труби з накидною гайкою може бути різної конфігурації.

Особливості

конструкція

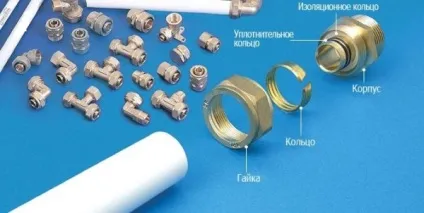

На фото гвинтова конструкція в розібраному вигляді.

Обжимний фітінг - це сполучний елемент, призначений, перш за все, для сполучення металевих труб з металопластиковими, а також для з'єднання між собою частин металопластикового і полімерного трубопроводу.

Складається така деталь з декількох конструкційних елементів:

1. Штуцер, на який надівається кінець трубки;
2. Ущільнювальні кільця в поглибленнях на штуцері;
3. Ізоляційне кільце з тефлону або фторопласта для герметичності стику труби і корпусу вироби;
4. Накидна або компресійна гайка;
5. Відкрите обтискне кільце, часто називається розрізним.

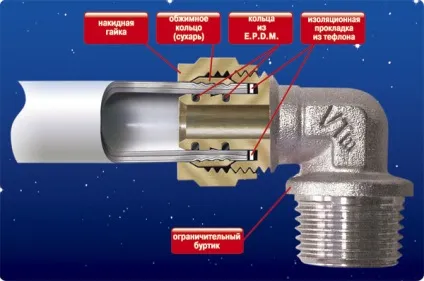

На малюнку наочно показані основні деталі обжимного з'єднувального елемента.

Важливо!
При покупці виробу з такою конструкцією обов'язково зверніть увагу на обтискне кільце.
Воно повинно мати розріз, інакше ви не зможете запресувати трубу, і з'єднання буде протікати.

Гвинтові конструкція (зліва) і прес-фітинг (праворуч).

Однак є ряд відмінностей:

• Обтискні муфти мають гайку;
• Обтискне кільце у них виготовлено з металу;
• Для монтажу досить мати гайковий ключ;
• З'єднання можна розбирати і збирати знову;
• З'єднання можна лагодити - робити заміну ущільнюючих елементів, затягувати і т.д.

Конструкція гвинтового сполучення проста і надійна. Кінець труби надягають на штуцер, зверху - обтискне кільце, яке затягується гайкою. Гайка стискає трубу навколо штуцера, створюючи герметичне з'єднання.

Різьбові вироби можуть мати складну складову конструкцію і виконувати кілька функцій.

Обтискові комутатори виготовлені, як правило, з латуні, покритої нікелем. Нікель знижує корозійний вплив і підвищує естетичну красу вироби.

Латунь - прекрасний матеріал, здатний служити дуже і дуже довго. Вона не іржавіє і досить міцна. Ціна цього металу також прийнятна, вона дешевше алюмінію і міді, при цьому практично не має недоліків в порівнянні з цими матеріалами.

Також слід нагадати, що обтискні пристосування - не монолітна деталі і складаються з декількох матеріалів. Ущільнювальні елементи виготовлені з E.P.D.M. або інших полімерів.

Ізоляційну прокладку роблять із фторопласта, тефлону або інших матеріалів, що мають якість ущільнювача.

застосування

Різні типи сполучень на гвинтових моделях.

Обтискові з'єднання використовують для монтажу систем гарячого і холодного водопостачання, теплих підлог, систем опалення, поливу та транспортування води.

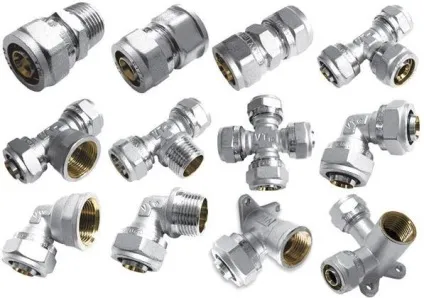

Для зручності виробники випускають такі види з'єднань:

• Пряма муфта;
• Перехідна пряма метал-пластик;
• Перехідна кутова метал-пластик;
• Переходи для різних діаметрів;
• кутові;
• Кутові з переходами;
• Трійники прості;
• Трійники з переходами;
• Трійники кутові (тривимірні);
• хрести;
• вентилі;
• Заглушки.

Також обтискними муфтами з'єднуються труби ПВХ для каналізації, однак плутати ці фітинги не варто, так як вони сильно відрізняються:

Обтискові з'єднання для ПВХ труб.

Компресійний зразок в зібраному вигляді в розрізі.

Монтаж гвинтових муфт не представляє ніякої складності і виконується за допомогою звичайного гайкового ключа. Провести її зможе будь-яка людина своїми руками. Для роботи також будуть потрібні ножиці для металопластикової труби і калібратор.

Отже, все, що вам необхідно, це детальна інструкція:

• Трубку випрямляє і відрізаємо потрібний шматок за допомогою ножиць під прямим кутом до осі;
• Після різання трубка мнеться, тому її необхідно відкалібрувати. Для цього використовуємо калибратор, заодно знімаючи фаски.

Зліва різання, праворуч - калібрування.

• Розбираємо фітінг, знімаємо кільце і гайку. Надягаємо їх на кінець трубки.

Накидну гайку і кільце надягаємо на трубу.

• Беремо фітінг, змочуємо штуцер водою;
• Надягаємо трубу на штуцер, до упору, щоб торець її всією поверхнею упирався в ізоляційне кільце на корпусі муфти;
• Насуваємо кільце на штуцер;
• Накидаємо гайку і закручуємо;
• Беремо другий ключ, фіксуємо їм корпус штуцера і затягуємо першим ключем гайку на 1.5 - 2 обороту, залишаючи видимими 2 нитки різьблення.

Збірка не займає багато часу і сил.

Порада!
Для роботи не потрібно зайва сила.
Не використовуйте додаткові важелі і не перетягувати гайку, вона може тріснути або передавити з'єднання.

Ще можна порадити купувати тільки італійські моделі, на яких є заводська напис «Made in Italy», виконана при литті деталі. Такі вироби служать дуже довго, не ламаються і не сифон.

Порада!
При покупці труб з металопластику та з'єднувальних фітингів до них, вибирайте вироби одного виробника, це позбавить вас від проблем з несумісністю розмірів.
