ОБЛАШТУВАННЯ СВЕРДЛОВИНИ ПІД КЛЮЧ

Облаштування свердловини під ключ - комплекс заходів по встановленню водопідіймального обладнання і допоміжних пристроїв. Це досить складний і копіткий процес, що включає в себе земляні, монтажні, електротехнічні та сантехнічні роботи, а також чітко пророблений план всіх цих дій.

Акція на облаштування свердловин.
Зимові ціни влітку!

При замовленні буріння свердловини з облаштуванням під ключ:
1. Щит управління і захисту насоса 12 600 р. (в подарунок)
2. Встановлення та налаштування щита 2 000 р. (в подарунок)
3. Гарантійний термін на облаштування 2 роки.

Розташування обладнання в кесоні, вид зверху.

Перед початком будь-яких будівельних робіт необхідно провести розрахунок. І свердловина на воду - не виняток. Щоб водяна свердловина без проблем функціонувала довгі роки, потрібен розрахунок і підбір обладнання для облаштування свердловини під ключ. Схема системи водопостачання (для різних свердловин існують різні схеми). При розробці технологічного ланцюжка враховуються всі значущі характеристики водопостачання котеджу на даній ділянці, а також супутні вимірювання, серед яких - глибина залягання ґрунтових вод, кількість і класи використовуваних фільтрів, передбачувана потужність свердловинного насоса.

ОБЛАШТУВАННЯ СВЕРДЛОВИНИ ПІД КЛЮЧ З кесона.

Облаштування з кесоном.

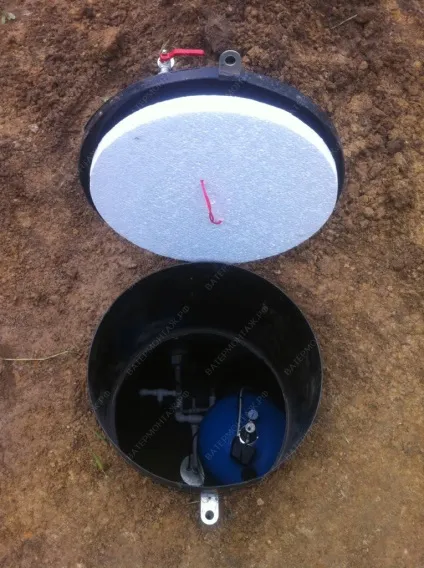

Облаштування свердловини під ключ може включати в себе установку кесона - квадратного або циліндричного за формою споруди, що виготовляється зазвичай із сталі. Перед монтажем кесона навколо свердловини риють яму, а частина обсадної колони відрізають. Потім кесон опускають в приготоване поглиблення, насаджуючи на обсадних труб через отвір, зроблений в його дні. На завершальному етапі кесон з'єднують з трубою свердловини за допомогою зварювання або фіксуючих пристроїв. Незважаючи на удавану незручність такого методу облаштування, у нього є чимало плюсів.

ПЕРЕВАГУ ОБЛАШТУВАННЯ СВЕРДЛОВИНИ З кесона:

• Повний захист свердловини і обладнання від попадання ґрунтових вод.
• Можливість цілорічної експлуатації свердловини, взимку вода в ній не замерзне.
• Відсутність шуму, весь звук буде поглинений кесоном.
• Економія корисної площі в будинку (всередині кесона можна встановити деяке обладнання, наприклад, гідроакумулюючих бак).

Якщо ви плануєте помістити обладнання в кесоні, то слід заздалегідь визначитися з розмірами кесона.

ОБЛАШТУВАННЯ СВЕРДЛОВИНИ ПІД КЛЮЧ з адаптером.

Облаштування з адаптером.

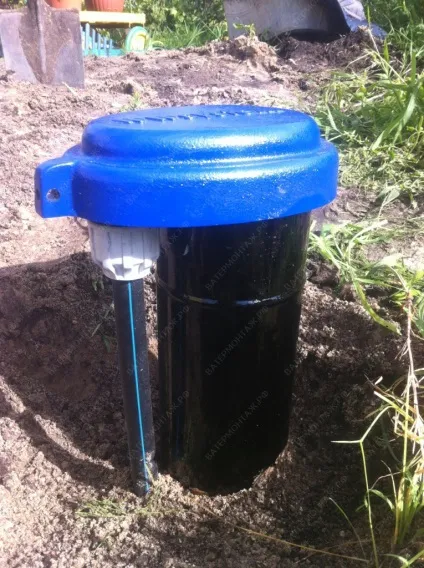

При облаштуванні свердловини під ключ з адаптером, наприклад, для прокладки водопровідної труби нижче рівня промерзання застосовується свердловинний адаптер - пристрій з латуні, що складається з двох частин, одна з яких приєднується безпосередньо до водопідйомною трубі, а інша - встановлюється на обсадних колон. Після того, як насос буде опущений в свердловину, обидва елементи адаптера з'єднують один з одним засувкою за формою нагадує «ластівчин хвіст» - тепер водою можна користуватися і взимку. У порівнянні з кесоном адаптер коштує сущі копійки. Але цим, по суті справи, і обмежуються переваги такого варіанту облаштування свердловини під ключ.

НЕДОЛІКИ ОБЛАШТУВАННЯ СВЕРДЛОВИНИ з адаптером:

• Складність монтажу адаптера при двотрубної конструкції свердловини;
• Відсутність можливості оперативно виявити просочування ґрунтових вод в свердловину в разі порушення герметичності з'єднань;
• Незручність в обслуговуванні свердловинного насоса;
• Обмеження вибору варіантів насосного обладнання (при використанні адаптера потрібно насос меншого діаметру, ніж без нього).

Крім того, якщо вам належить здійснити облаштування артезіанської свердловини, то варіант з адаптером - далеко не найкращий. Так, якщо потрібно опустити насос на глибину понад 80 метрів, згодом виникнуть складності з його піднесенням. А монтаж насоса на глибину понад 100 метрів виявиться вкрай складною за рішенням завданням. Зрозуміло, також, що при відсутності кесона розміщувати обладнання для облаштування свердловини під ключ доведеться або в будинку, або в господарській будівлі.

ВИБІР І МОНТАЖ НАСОСНОГО ОБЛАДНАННЯ.

Щоб не помилитися, вибираючи насос, слід достеменно знати відстань між будинком і свердловиною, динамічний і статичний рівні води, глибину грунтових вод, продуктивність свердловини і інші технічні характеристики, зазначені в паспорті на свердловину. Вам повинні бути відомі всі водорозбірні точки на ділянці, в будинку і прилеглих будівлях. Всі ці дані потрібні для того, щоб на їх основі вибрати насос необхідної потужності, адже саме від нього буде залежати тиск води в будинку.

Знаючи всі технічні характеристики вашої ділянки, ви можете і самостійно придбати необхідне обладнання. Але перед цим все-таки варто проконсультуватися з професіоналом.

Монтаж обладнання теж краще довірити фахівцям, адже облаштування свердловини під ключ - дуже трудомісткий процес, грамотно здійснити який під силу тільки людині, яка має багатий досвід і добре розбирається в цій справі.

Монтаж свердловинного насоса починається з установки на нього фитинга, за допомогою якого здійснюється перехід від насоса до водопідйомною трубі. Ще може знадобитися монтаж зворотного клапана, якщо він не вбудований в насос. Зворотний клапан не дозволить воді піти з системи назад в свердловину в той період часу, коли насос знаходиться у вимкненому стані. Клапан встановлюється на насосі або на свердловину оголовке. Щоб «не втратити» насос в свердловині, в разі, якщо з якихось причин він відірветься від водопідйомною труби, використовується страхувальний трос. Цей трос, з прикріпленим до нього насосом, чіпляють за петлю, розташовану на внутрішній або зовнішній стороні оголовка свердловини. У свердловинного оголовка є також два отвори - через них виводяться кабель електроживлення насоса і труба.

Для забору води зі свердловини з рівнем води не більше 7 метрів можна використовувати насоси не погружного, а поверхневого типу. Такий агрегат встановлюється не всередині свердловини, а на поверхні землі. А його монтаж - менш трудомісткий процес, ніж у випадку з занурювальним насосом.

ВСТАНОВЛЕННЯ гідроакумулюючої БАКА.

При наявності кесона Гідроакумулюючий бак можна встановити всередині нього. Крім того, місцем розміщення гідроакумулятора може бути підсобне приміщення в будинку.

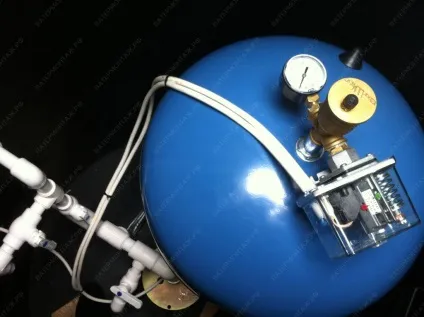

Для нормальної роботи перерахованого вище обладнання в систему водопостачання необхідно включити групу пристроїв з функціями управління та контролю (автоматика). При облаштуванні свердловини під ключ до них відносяться, наприклад, пульт управління насосом, реле тиску (управляє роботою насоса, включаючи і вимикаючи його), датчик сухого ходу (вимикає насос при відсутності води на його вході, запобігаючи тим самим перегрів насосного двигуна). Для настройки реле тиску і візуального контролю рівня тиску в системі водопостачання буде потрібно ще встановити манометр.

ТРУБОПРОВОД ВІД СВЕРДЛОВИНИ ДО ДОМУ.

При облаштуванні свердловини під ключ потрібно щоб вода зі свердловини потрапила в будинок. Між двома цими об'єктами знадобиться прокласти водопровідну магістраль. Трубу, через яку вода побіжить до всіх місць її споживання в житловий будівництві, укладають в траншею, прориту на глибину не менше півтора метрів - тобто нижче рівня промерзання грунту. Перед місцем введення в будинок, там, де ділянку водопровідної комунікації знаходиться вище позначки в 1,5 метра, трубу «одягають» в теплоізоляційний матеріал або встановлюють гріючий кабель.

Облаштування свердловини під ключ - не такий страшний процес, якщо підходити до нього з розумом. Саме такий підхід до справи облаштування свердловини під ключ ми практикуємо. Наші фахівці розроблять для Вас технічне рішення, підберуть і грамотно встановлять все необхідне обладнання.

ОБЛАДНАННЯ ДЛЯ ОБЛАШТУВАННЯ СВЕРДЛОВИНИ ПІД КЛЮЧ.

Для того щоб облаштувати свердловину потрібно ряд спеціальних пристроїв. До основних видів обладнання, яке використовується при облаштуванні свердловини під ключ, відносяться:

Погружной свердловинний насос - забезпечує підйом води зі свердловини, створює тиск в системі водопостачання згідно заданих характеристик.

Гідроакумулюючий бак - підтримує постійний тиск в системі водопостачання і скорочує кількість включень двигуна насоса свердловини за рахунок певного запасу води.

Реле тиску - забезпечує автоматичну роботу насоса, включаючи або вимикаючи його в залежності від тиску в системі водопостачання.

Пульт керування насосом - захищає насос від перепадів напруги, контролює струмові параметри, відображає параметри роботи насоса.

Кабель обігріву - захищає водопровідну трубу від промерзання в найбільш уразливих місцях.

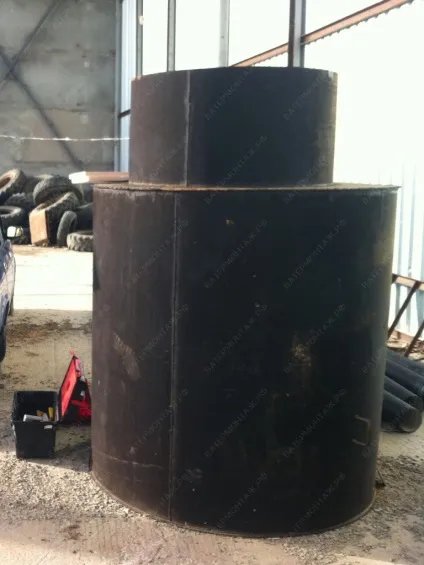

Кесон для свердловини - це циліндрична, квадратна або прямокутна ємність, що складається з двох частин - основної камери і горловини (бувають моделі і без горловини).

ФОТО ПРОЦЕСУ ПРОВЕДЕННЯ РОБІТ ПО ОБЛАШТУВАННЯ СВЕРДЛОВИНИ ПІД КЛЮЧ.

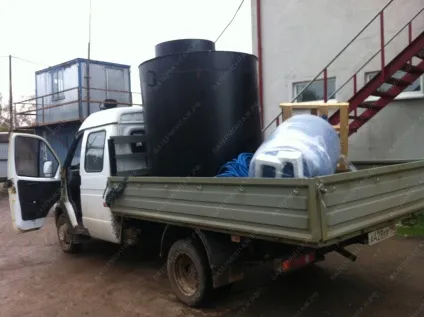

Устаткування для облаштування свердловини під ключ підготовлено до доставки на об'єкт.

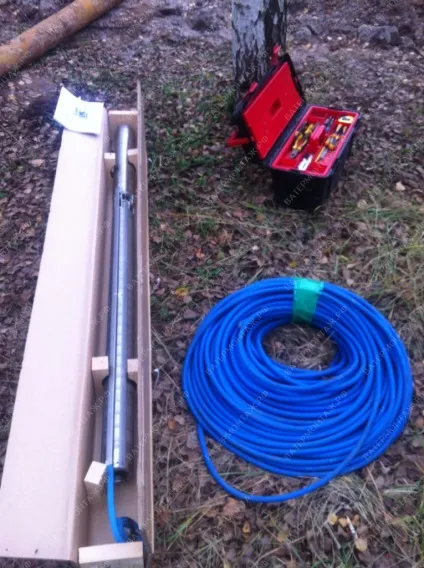

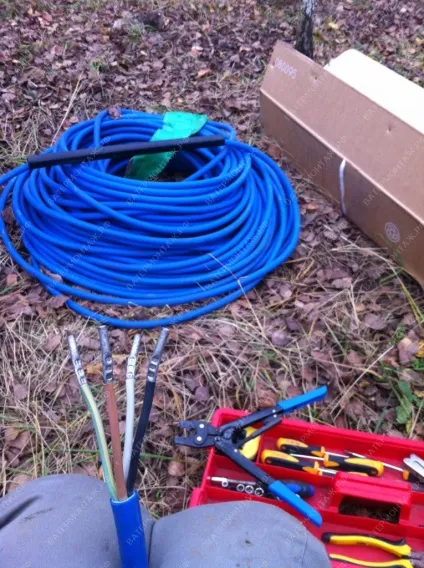

Спеціальний водо погружной кабель Grundfos для трифазних свердловинних насосів.

З'єднання за допомогою обжимного інструменту силового кабелю Grundfos з кабелем свердловинного насоса.

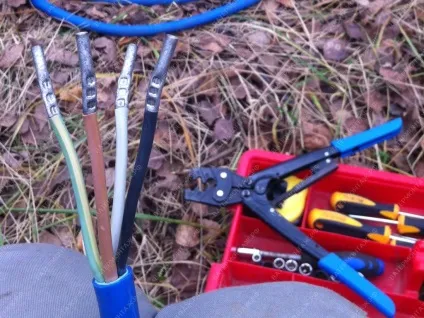

Кабель Грюндфос для свердловинного насоса з обтиснутими наконечниками.

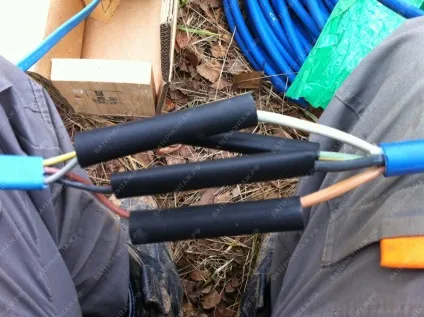

Термоусадочне підводне з'єднання кабелю промислового погружного насоса свердловини Grundfos SP.
