Навіщо потрібен редуктор тиску

Що таке редуктор тиску води?

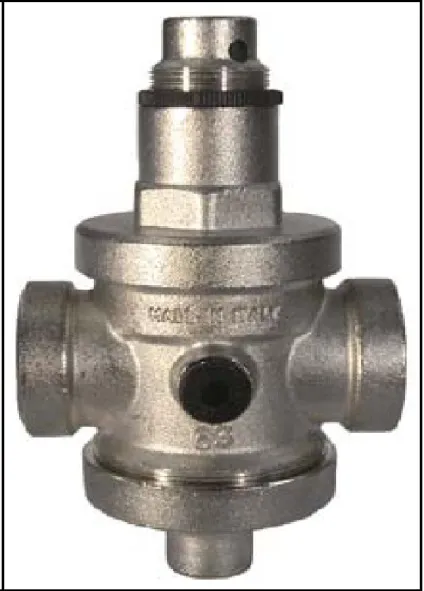

Редуктор тиску води необхідний для зниження і стабілізації тиску в водопроводі. Редуктор захищає сантехнічне обладнання від постійного високого тиску і короткочасних коливань. Редуктор тиску для водопроводу - це пристрій, який виконує автоматичну стабілізацію тиску без спеціальних електричних і електромеханічних приводів. Редуктор тиску для побутового використання - це відносно невеликий пристрій, що міститься на долоні дорослої людини. Пристрій виконаний в металевому герметичному корпусі. Має вхідний і вихідний патрубки з нанесеною всередині різьбленням. Також може мати невеликого діаметра патрубок для підключення манометра. а також може мати гвинт регулювання тиску.

Редуктор - це надійний захист побутового сантехнічного обладнання від сильних перепадів тиску в водопроводі. Виникнення стрибка тиску, так званого гідроудару, зазвичай спостерігається під час включення і виключення насосів, що подають воду в трубопровід.

Гідроудар - гідравлічний удар. Виникає в трубопроводі при різкій зміні швидкості руху рідини. Небезпека цього явища полягає в тому, що різке пікове наростання тиск в окремих точках трубопроводу може викликати руйнування його: розкол ослабленою труби, зрив слабких заглушок, зрив клапанів підключеного побутового сантехнічного обладнання, при підключенні бойлера - загрожує розривом бака з водою.

Гідроудари спостерігаються при відкритті і закритті крана змішувача. Особливо це стосується кранів кульового типу. Ефект гідроудару посилюється, якщо у водопровідній системі більше немає споживачів води або всі споживачі перекриті. В системі водопостачання з кранами вентильного типу гідроудар зведений до мінімуму. Як правило, швидкість закривання вентиля дуже мала. Це виключає швидке замикання каналу і моментальний зростання тиску в точці перекриття. Вода перекривається плавно і тиск встигає плавно розподілитися в усіх точках системи.

Якщо не розглядати редуктор тільки як засіб стабілізації і захисту від гідроударів, то редуктор тиску служить також для багаторазового зниження вхідного тиску. Безліч побутових сантехнічних пристроїв, наприклад: бойлер і пральна машина. - не розраховані на високу номінальний тиск. Щоб зберегти право на гарантійне обслуговування і запобігти поломку обладнання в майбутньому, необхідно знижувати вхідний тиск у водопроводі.

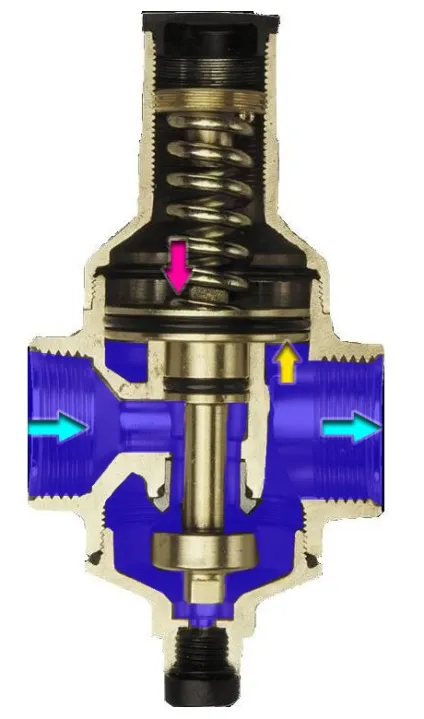

Найпростіший редуктор в розрізі зображений на малюнку нижче. Блакитними стрілками вказано напрямок руху рідини (води) від вхідного патрубка до виходить. Жовтої і пурпурної стрілками показані напрямки сил (автоматично) регулюють положення клапана. Клапан, в свою чергу, регулює тиск рідини на вихідному патрубку редуктора тиску.

Більшість редукторів регульовані, хоча зустрічаються і нерегульовані екземпляри. Регулювання виходить тиску виконується спеціальним гвинтом. Зазвичай, вкручуючи гвинт за годинниковою стрілкою, внутрішня пружина вдавлює мембрану і відкриває клапан. Таким чином, збільшується виходить тиск. Для зниження тиску гвинт необхідно викрутити в протилежному годинниковою стрілкою напрямку. Регулювання редуктора виконується при закритих кранах, змішувачах. Перед регулюванням рекомендується відкрити кран на пару хвилин. Це необхідно, щоб втекла вода. В цьому випадку з труб виганяється накопичився повітря і сміття (металева стружка, окалина) після монтажних робіт.

Існує кілька видів редукторів розрахованих на різний тиск. Всі вони володіють різними характеристиками. Наприклад, редуктор, який приймає тиск на вхідному патрубку 15 бар видає на вихідному патрубку від 1 до 4 бар. У побуті часто використовуються редуктори, розраховані на вхідне тиск 15, 25, 30 або 60 бар. Що виходить тиск у таких редукторів становить 1 - 4 бар або 0.5 - 6 бар. Часто для маркування використовується одиниця тиску «атмосфери» ( "атм.", "Atm."). Бар ( "bar") і атмосфера ( "atm.") Приблизно однакові величини. Наприклад 1000 бар = 986.923267 атм.

Редуктори тиску діляться по температурі провідної рідини. Деякі розраховані на температурний діапазон від 0 до 40 ° C, а деякі побутові редуктори розраховані на максимальну температуру до 130 ° C. При виборі редуктора необхідно враховувати в яких умовах і на які труби (гаряча або холодна вода) буде встановлюватися редуктор.

Редуктори, як і більшість елементів трубопроводу, виготовляються з міцного металу або сплаву: латунь. латунь нікельована, латунь з бронзовим корпусом і т.д. Такі сплави дуже міцні і не схильні до корозії. Єдиний елемент, який виконаний зі сталі - пружина, яка регулює редукційний клапан. Але вона не контактує з водою, тому їй не загрожує швидке іржавіння.

Чим ще редуктори можуть відрізнятися один від одного? При покупці редуктора необхідно точно знати розмір труб, на які він буде угвинчуватися. А також слід враховувати розташування різьби на трубі. Якщо різьблення на трубі зовні, то різьблення в патрубку редуктора повинна бути всередині. З одного боку, питання не вимагає особливої ​​уваги, але як показує практика, перед самою установкою з'ясовується, що потрібен ще один перехідник або ніпель, для того щоб можна було змонтувати всі елементи.

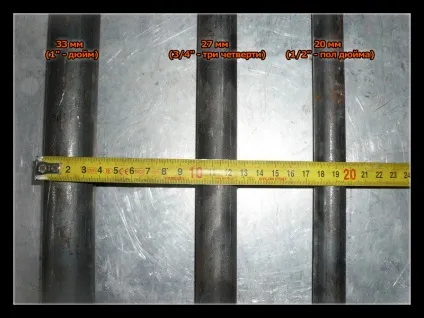

Щоб знати якого розміру повинні бути патрубки в редукторі необхідно знати розмір труб. Нижче шкала, по якій можна визначити якими мають бути патрубки. Число перед знаком тире - це зовнішній діаметр труби. вимірюваний в міліметрах. Щоб визначити зовнішній діаметр водопровідної труби, досить прикласти лінійку, а краще штангенциркуль. Але не варто відразу в паніці тікати в магазин за точним інструментом, якщо немає штангенциркуля. Справа в тому, що труби мають стандартні розміри і між двома розмірами (за шкалою) є достатній зазор, щоб можна було визначити діаметр труби навіть звичайною лінійкою, неохайно прикладеної до труби.

Шкала відповідностей «мм / дюйми»:

8-10 мм - 1/4 "
15 мм - 1/2 "
20 мм - 3/4 "
25 мм - 1 "
32 мм - 1 1/4 "
40 мм - 1 1/2 "
50 мм - 2 "
65 мм - 2 1/2 "
100 мм - 4 "

Якщо зовнішній діаметр труби приблизно дорівнює 15мм це означає, що на цю трубу накручуються патрубок редуктора, фітинги та інше обладнання з маркуванням «1/2" »- 1/2 дюйма.

Визначившись з головними розмірами: розмірами для підключення до труб, не варто забувати про загальні габарити редуктора. Можливо, установка буде виконуватися в важкодоступному місці, де не буде можливості або буде вкрай важко накручувати редуктор на труби. Найчастіше подібні питання слід вирішувати під час монтажу трубопроводу, але якщо труби вже прокладені, то пам'ятати про можливі перешкоди при монтажі слід завжди.

Редуктори бувають різних габаритів. Наприклад, редуктор може бути в довжину 100мм, а в ширину 45мм. Тому при установці редуктора необхідно розрахувати точно, чи хоча б прикинути на око, чи вистачить вільного місця для установки його в сюжеті стику труб. Також важливо прикинути, в якому становищі редуктор може бути закріплений. Не рідкість, коли редуктора вистачає вільного простору для установки, але після установки до редуктора не можна підвести інші труби або шланги. Цікаві випадки бували, коли у регульованого редуктора регулювальний гвинт опинявся поверненим до стіни. Після такого підключення налаштувати редуктор було абсолютно неможливо.

місця установки

Почасту можна зустріти встановлений редуктор тиску у водопровідній системі перед підключеним бойлером, пральною машиною або перед іншим побутовим обладнанням. Так буває, якщо перед монтажем трубопроводу в квартирі. заздалегідь не була передбачена установка одного редуктора на все приміщення відразу. Іноді перед редуктором ставиться фільтр грубої очистки. Такий захист редуктора буде не зайвою, хоча деякі моделі редукторів мають всередині власний фільтр грубої очистки. Проте, зайвий фільтр ніколи не завадить.

Інструменти і матеріали, необхідні для монтажу

Звичайно, для установки редуктора тиску краще викликати фахівця. але якщо є певні навички і бажання зробити цю роботу самостійно, то буде не зайвим запастися лляним волокном або ФУМ-стрічкою і як мінімум двома розвідними ключами. У випадку з фум-стрічкою рекомендую запастися нею по-більше. Фум-стрічка - дуже гнучкий, м'який, симпатичний на вигляд матеріал. Вона зручна в роботі, але - це одноразового використання матеріал. Наприклад, якщо після накручування фитинга на фум-стрічку з'ясовується, що потрібно було накрутити інший елемент, то уникнути намотування нової фум-стрічки не вийде.

Також слід запастися різними муфтами. ніпелями. переходниками та іншими сполучними елементами. Одним словом, багатий фітінг позбавить вас від головного болю, коли процес монтажу буде в самому розпалі: коли все встановлене раніше на трубах обладнання буде знято і розібрано для того, щоб почати підключення редуктора.

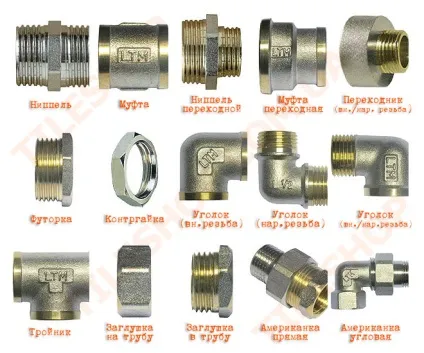

На зображенні нижче показано, що слід мати на своєму аварійному наборі «сантехніка-аматора».

Сполучні фітінги для сантехніки
