Насос «Водолій» ремонт своїми руками
Будівництво повноцінного заміського будинку неможливо без створення системи водопостачання. Лише в рідкісних випадках домовласники можуть підключитися до магістральних водопроводах, а переважна більшість будують автономні водопостачальні системи. Будівництво індивідуального водопроводу з джерелом води у вигляді свердловини або колодязя дозволить бути незалежними від постачальників комунальних послуг.
Насос «Водолій» ремонт своїми руками
У ряді випадків проектування і будівництво автономного водопостачання може обійтися дорожче, ніж підключення до загального водопроводу, але в ході подальшої експлуатації ви будете отримувати воду для різних побутових потреб практично безкоштовно.
Типова система видобутку і розподілу води на присадибній ділянці включає в себе свердловини або колодязі з занурювальним насосним пристроєм. Великою популярністю у споживачів користуються насоси, вироблені компанією «Водолій». Це досить надійні пристрої, але часом власнику доводиться проводити ремонт насоса «Водолій» своїми руками.
Модельний ряд насосних пристроїв «Водолій»
У продажу є широкий асортимент насосних пристроїв виробництва компанії «Водолій».
Найбільшим попитом у власників індивідуальних систем водопостачання користується Занурювальне насосне свердловинне пристрій «Водолій» БЦПЕ 0,5-32У. Його можна придбати за ціною від 6590 руб. Такий насос може забезпечити поставку води в обсязі до 3,6 кубометрів щогодини і здатний піднімати воду на висоту до 47 метрів.
Насос «Водолій» БЦПЕ
Самим бюджетним варіантом модельного ряду є насосний пристрій «Водолій-3». Він призначений для установки в колодязях, здатний забезпечувати прокачування 0,4 кубометра води в годину і має потужність 265 Ватт. Такий насос обійдеться в 1,6 тис. Рублів.
Конструкція насосних пристроїв «Водолій»
Типовий представник модельного ряду насосних пристроїв «Водолій» складається з двох основних конструкційних частин:
- електричного двигуна. що складається з ротора з стартером і кулькових підшипників, що працюють в маслі для зниження тертя;
- власне насосного обладнання - робочих коліс з лопатями.
Насосний пристрій прокачує воду, використовуючи відцентрову силу. Електродвигун обертає робочий вал, на якому змонтовані лопатки. Всі складові частини розміщені в корпусі. При подачі на електродвигун харчування робоче колесо починає обертання. Вода, яка потрапляє на лопатки, під дією відцентрової сили викидається на периферію робочої ємності і під тиском потрапляє в вихідний патрубок насосного пристрою.
Пристрій насосів Водолій
Робота насосного обладнання контролюється автоматичними пристроями виробництва компанії «Thermik» з Німеччини, що забезпечує надійність його експлуатації. Для управління роботою насосного обладнання «Водолій» в ряді моделей є виносної пульт, який з'єднаний гнучким проводом з блоком контролю.
У деяких моделях також є можливість регулювання напору води, що подається, яке здійснюється поворотом спеціального вентиля, розташованого на вихідному ділянці патрубка.
Регламентне обслуговування насосних пристроїв «Водолій»
Насосні пристрої «Водолій» демонструють безперебійну роботу протягом тривалого часу, проте будь-яке складне технічне обладнання потребує регулярного регламентному обслуговуванні (рекомендована періодичність - 1 раз в 2 роки), в ході якого можуть виявитися дефекти, які потребують усунення.

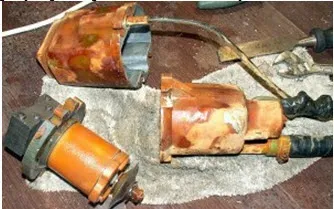

Розбирання та чистка насосів
Алгоритм проведення регламентних робіт
- Витягуємо насосний пристрій зі свердловини.
- Проводимо зовнішній огляд устаткування. Перевірте, чи не іржі на корпусі.
- Руками перейдіть робочий вал пристрою. Він повинен обертатися без заїдань.
- При необхідності розберіть насосне обладнання і огляньте вузол з підшипниками. Вони повинні підтримувати вільне обертання робочих частин.
- Перевірте рівень масла в шарикопідшипниковому вузлі. При необхідності поповніть його рівень.
- Перевірте сальник, він не повинен пропускати масло, в іншому випадку пристрій буде працювати «насухо» і може зламатися.
- Як при зовнішньому огляді, так і при перевірці внутрішніх частин, звертайте особливу увагу на сліди можливого перегріву вузлів устаткування.
- Огляньте робочі колеса насосного обладнання. Згодом лопаті можуть зноситися і насос втратить свою потужність. Робочі колеса при необхідності можна замінити.
Проводимо чистку і дрібний ремонт насосного обладнання «Водолій»
Зверніть увагу! Значна частина моделей насосного обладнання не має вбудованого фільтра, призначеного для захисту пристрою від піску і дрібного каміння, які є в погано очищеної колодязної або свердловини воді.
Позаплановий ремонт насосного обладнання «Водолій» проводиться при зупинці пристрою.
При виборі насосного пристрою обов'язково зіставте якості і чистоту у вас в свердловині або в колодязі і технічного опис обладнання. Максимум, що може зробити насосний пристрій «Водолій» - це запобігти потраплянню великих каменів за допомогою металевої сітки, розташованої зовні пристрої. Усередині обладнання ніяких фільтрів немає. Таким чином «хворий точкою» насосних пристроїв «Водолій» є засмічення їх робочих вузлів. У тому випадку, якщо засмічення не вивели з ладу важливі частини - насосний пристрій можна відремонтувати самостійно.
Чистка насосів «Водолій». алгоритм
- Витягуємо насос зі свердловини або з колодязя.
- Знімаємо з обладнання захисну металеву сітку. Вона може кріпитися різними способами. На обладнанні раннього періоду виробництва сітка кріпиться за допомогою двох гвинтів. На новіших моделях сітка фіксується за допомогою затиску, який поддевается шліцьовій викруткою. На моделях з великим перетином додатково демонтується кабельний канал, який представляє собою жолоб з металу.
- Демонтуємо електричний двигун насосного пристрою. Зазвичай він кріпиться на чотирьох болтах з розмірами головки 10 мм.
- Демонтуємо муфти із пластику, які призначені для передачі обертального моменту вала двигуна на робочі колеса.
- Викладаємо пристрій в розібраному вигляді на чисту горизонтальну поверхню.
- Торцевою частиною ключа (12 мм) обережно провертає робочий вал, притримуючи рукою верхню частину обладнання.
- Після невеликого провороту вала направляємо на робочу частину струмінь води з шланга, щоб промити його і витягти частинки піску. Повертаючи вал, продовжуємо промивати водою робочі вузли.
- Якщо промивка вала допомогла, вал почав успішно обертатися, збираємо пристрій.
Самостійно ремонтуємо насосний пристрій «Водолій»
При виникненні складних проблем в насосних пристроях найкраще звертатися до співробітників сервісних центрів. Однак при невеликих пошкодженнях ремонтні роботи можна провести і самостійно.
- Витягуємо пристрій з колодязя або свердловини і відключаємо його від електроживлення.
- З великим зусиллям стискаємо корпус насосного пристрою у верхній і нижній частині, спираючись на нижній край обладнання.
- Використовуючи узкогубци, демонтуємо стопорне кільце. Воно розташовується в канавці. Стиснення корпусу насоса призводить до того, що затиск стопорного кільця послаблюється.
- Демонтуємо по черзі всі робочі колеса пристрої.
- Витягуємо наполегливу кришку, на якій знаходиться підшипниковий вузол.
- При необхідності міняємо пошкоджені вузли обладнання.
- Монтуємо всі частини пристрою в зворотній послідовності, перевіряючи вільне обертання робочих коліс.
Відразу відзначимо, що повне розбирання та збирання насосного обладнання «Водолій» в побутових умовах вимагає чималих зусиль. У спеціалізованих сервісних центрах демонтаж складових частин здійснюється за допомогою преса.
Насосні пристрої «Водолій» є надійним і ефективним обладнанням, здатним якісно працювати довгий час без стороннього втручання. Дотримання необхідних умов експлуатації, регулярне регламентне обслуговування насосного обладнання дозволить вам експлуатувати його протягом тривалого періоду. Провівши регулярне чищення насоса «Водолій», ви зможете уникнути появи більш важких проблем з обладнанням.
