Насос дозатор мтз несправності, установка
Насос дозатор МТЗ - це складова частина гідрооб'ємного комплексу, керуючого трактором. Він сприяє правильному розподілу рідини і її подачі до гідравлічних циліндрах, що, в свою чергу, значно спрощує керування трактором.
Це дозволяє оператору прикладати набагато менше зусиль для повороту колеса, що дуже важливо при сильній завантаженості трактора.
1 Пристрій і принцип роботи насоса МТЗ
Насос дозатор МТЗ випускають на тракторному заводі в Мінську. Виробником було максимально спрощено пристрій агрегату для забезпечення гарної зносостійкості механізмів і простоти в обслуговуванні. Агрегат включає 3 головні комплектуючі частини:
- корпус з клапанним блоком;
- особливий хитний вузол;
- механізм розподілу.

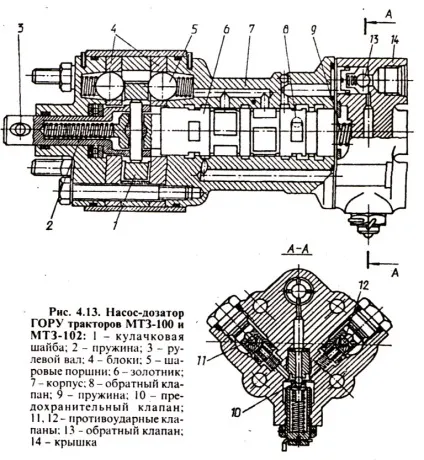

Пристрій насоса дозатора ГУР МТЗ
У хитному вузлі насоса - кілька частин: нерухомий статор і ротор, до яких підходить золотник пристрою. Золотник кріпиться 2 пружинами і з'єднується з валом колонки керма. Рухаючись, рульова колонка надає руху золотник і, зміщуючись щодо центральної осі, здійснює поставку масла всередину насоса.
Особливий клапанний блок корпусу містить противакуумні, запобіжні, зворотні і протиударні клапани. Зворотні клапана потрібні в разі відмови гідравлічного мотора. Тоді клапаном перекривається зливний канал системи гідравлічного посилення, заважаючи переміщенню рідини. Запобіжні клапани регулюють тиск в системі маслопроводу.
Противакуумні клапани сприяють переміщенню масла в гідравлічні циліндри при аваріях в системі. Протиударними клапанами регулюється тиск в магістралях при дуже великому навантаженні при русі по нерівних ділянках траси.
Встановлювати насос дозатор необхідно на техніку, що рухається зі швидкістю не вище 50 км / ч, а розташовувати в об'ємному гідравлічному приводі машини.
Впливаючи на керуючу систему, насос дозатор здійснює подачу робочої рідини до гідроциліндра і підсилює дії оператора. При відсутності впливу на керуючу систему положення насоса стають нейтральним, і він пропускає рідину безпосередньо до зливної системи.
до меню ↑
2 Як правильно виконати установку насоса дозатора?
При установці насоса дозатора на МТЗ 80 і МТЗ 82 виконується часткова заміна системи ГУР (гідравлічного управління керма) на ГОРУ (гідравлічне об'ємне рульове управління).
У комплект ГОРУ входять:
- особливий кронштейн гідравлічного циліндра;
- посилена тяга керма;
- 2 важеля;
- гідравлічні циліндри на передній міст з комплектом пальців;
- насос дозуючий;
- особливий перехідник для насоса;
- канали високого тиску.

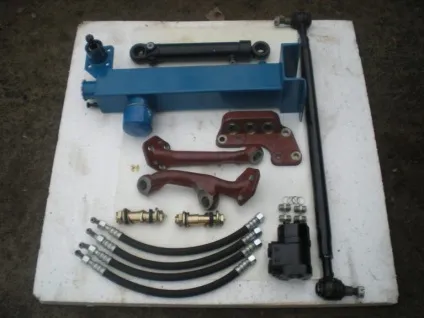

Комплект для установки ГУР на трактор МТЗ
Якщо необхідно, також купують кран, який блокує диференціал механізму ГОРУ. Його застосовують, щоб замінити блокування, використовувану на ГУР. Цей кран надає можливість для блокування керма на нестабільних дорожніх ділянках, що покращує прохідність транспорту.
до меню ↑
2.1 Алгоритм установки
- В першу чергу знімають коробку ГУР (розподільник). Для цього необхідно зняти важелі управління, потім вилучити пластини пиляків, ущільнювачі і пильовики. Потім потрібно зняти кришки і витягнути золотники.
- На наступному етапі змінюють підшипники, якщо наявні зносилися.
- Знімають черв'як агрегату.
- На місце черв'яка встановлюють вал дозатора.
- Пристрій для дозування прикручують до необхідної планки. Для установки використовують потаємні болти.
- Потім насос перевіряють і після цього встановлюють насос дозатора на мтз в систему гідравлічного посилення.
Решта комплект ГОРУ змінюють до того, як буде проведена установка агрегату.
до меню ↑
3 Несправності насоса
Будь-яка несправність дозатора на мтз 82 або системи об'ємного управління керма може викликати ускладнення у функціонуванні керуючої системи. Для відновлення працездатності системи необхідно чітке розуміння того, що саме прийшло в непридатність. Про це можна судити за такими ознаками:
- Нестійкість переднього моста говорить про те, що вісь поворотного вала змістилася. Також це може вказувати на те, що в вузлах агрегату або в тязі управління керма утворилися зазори.
- Для того щоб повертати кермо, необхідно докладати більше зусиль. Причина - малий обсяг масла в дозаторі. Друга можлива причина - великий об'єм повітря в гідросистемі, що може привести до холостий роботі обладнання.
- Довільна зміна положення колеса керма. Кермо може повертатися сам через неправильне розташування золотника в насосі. Нейтральне положення золотника залежить від 2-х розтягують пружин. Якщо одна з них зламається, можлива постійна подача масла на один з циліндрів, що викличе поворот керма.
- Поганий упор при повороті або його відсутність. Це може пояснюватися недостатньою кількістю масла в дозаторі, що погіршує його працездатність. Ще одна причина цієї несправності - знос прокладок ущільнення на циліндрах, які відповідають за поворот автомобіля.
- Поворот колеса трактора в протилежну сторону при повороті керма. Це викликано неправильним з'єднанням висновків до гідроциліндрів автомобіля з насосом дозатором, що призведе до подачі масла на інший циліндр і посилиться інша сторона.

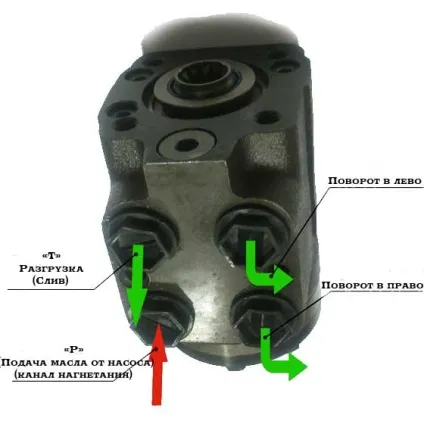

Схема установки насоса дозатора
Також до несправності може привести забруднення контуру гідравлічного посилення.
Якщо клапани насоса заб'ються брудом та іншими частинками, то вони не зможуть забезпечити пропускання рідини по системі і регулювання тиску. Підсумком буде зниження працездатності системи, і вона може зламатися.
