Налаштування, використання курсора і управління відображенням документа в kompas 3d

Налаштування курсора і його використання

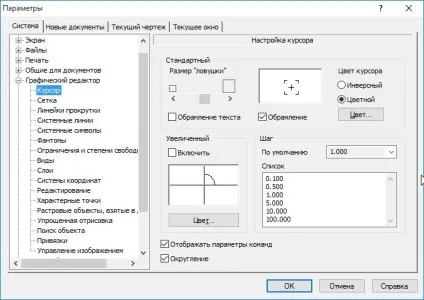

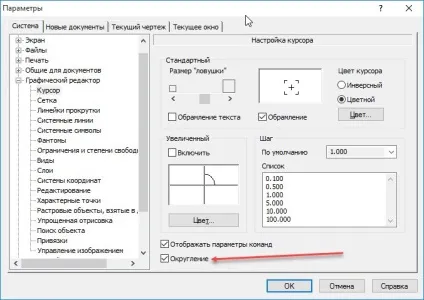

Крім налаштування розміру і кольору курсору, тут можна налаштувати і крок курсора. Крок курсора - це величина (у встановлених одиницях виміру довжини), на яку переміщається курсор по полю креслення при натисканні стрілок на клавіатурі. У текстових документах при натисканні на стрілку клавіатури курсор переміщається на один символ або на один рядок. Крок курсора робиться дискретним для того, щоб було легше відміряти відстані. Спростити роботу з кресленням допоможе опція Округлення - вона змушує програму виконувати побудови із зазначеним кроком курсора (тобто кратно цього кроку), але при наближенні в іншому об'єкту округлення тимчасово перестає діяти для отримання можливості прив'язки до цього об'єкта.

Наприклад, при побудові відрізка його довжина буде змінюватися кратно кроку курсора, хоча це не буде прив'язкою до сітки.

Крок курсора можна швидко змінити під час роботи з кресленням на панелі інструментів Поточний стан. Це робиться в поле Поточний крок курсора. На цій же панелі інструментів можна швидко включити або відключити режим округлення, про який говорилося раніше.

Курсор можна перенести в точно вказане місце, екрану, якщо ввести координати розташування по X і Y в полях Координати курсору на цій же панелі інструментів і натиснути Enter. Для швидкого переходу до цих полів можна натиснути клавіші ALT + X і клавішу TAB для перемикання між полями. У тому випадку, якщо потрібно перемістити курсор щодо поточних координат на певну величину - необхідно в поля координат курсору ввести значення приросту з використанням символу ^ перед вводиться числом (наприклад, ^ 50 - зміщення на 50 одиниць).

Використання полів координат курсора - один із способів для точного побудови геометрії.

Управління відображенням документа

Під масштабуванням зображення слід розуміти наближення або видалення віртуального листа, на якому знаходиться зображення. Важливо, що масштаб геометрії при цьому не змінюється. Це необхідно для кращого огляду елементів зображення.

Під зсувом зображення слід розуміти переміщення віртуального листа, на якому знаходиться зображення. Важливо, що позиції геометричних об'єктів при цьому не змінюються. Це також необхідно для кращого огляду елементів зображення. Далі розглядаються всі ці можливості управління відображенням документа.

Зміна масштабу зображення

Управління масштабом зображення здійснюється через панель інструментів Вид або через меню Вид → Масштаб.

Для будь-якого типу документів KOMПAC-3D завжди в меню Вид → Масштаб доступні команди збільшити або зменшити масштаб зображення. На панелі можливо точне призначення масштабу зображення (в разі вертикального розташування панелі інструментів Вид можна також задати точний масштаб.

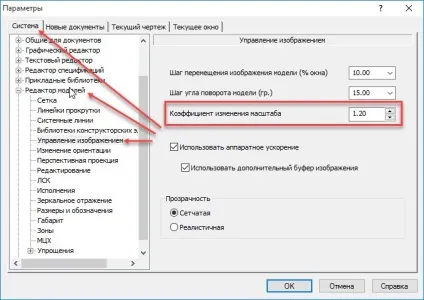

Коефіцієнт масштабування за умовчанням заданий рівним 1.2, але його можна змінити. Для цього необхідно зайти в меню Сервіс → Параметри і зайти на вкладку Система.

Новий коефіцієнт зміни масштабу можна ввести в трьох незалежних розділах:

У деяких типах документів доступні додаткові можливості збільшувати або зменшувати зображення. На них можна зупинитися докладніше.

Команда Збільшити масштаб рамкою дозволяє збільшити виділену область зображення. Для цього спочатку зафіксуйте за допомогою клацання мишки першу точку області і потім зафіксуйте за допомогою клацання мишки другу точку області. Зазначена область (відображається при роботі команди в вигляді рамки) впишеться в розмір графічного вікна.

Команда Масштаб по виділених об'єктах з меню Вид → Масштаб дозволяє вписати зображення виділених в документі об'єктів в розмір графічного вікна. Ця команда не працює, якщо не виділено ні один об'єкт креслення. Виділена допоміжна геометрія, порожні види (що не мають об'єктів) і виділена точка при виконанні команди не враховуються.

Команда Наблизити / Віддалити дозволяє плавно змінювати масштаб зображення. Для цього при натиснутій лівій кнопці миші необхідно пересувати миша вгору для збільшення масштабу зображення і вниз для зменшення масштабу зображення. Коліщатко миші виконує ту ж функцію в кресленнях і моделях, а для масштабування в текстових документах коліщатко миші змінює масштаб тільки, утримуючи клавішу CTRL. За замовчуванням центром масштабування є центр екрану. Утримуючи клавішу SHIFT центром масштабування стає спочатку обрана точка, в якій була натиснута кнопка миші.

Команда Показати всі дозволяє вписати в графічне вікно зображення всіх об'єктів, представлених в документі (клавіша F9).

Команди Попередній масштаб і Наступний масштаб призначені для повернення до попереднього і подальшого (якщо такий є) масштабу документа необмежену кількість разів.

Як рухати креслення у вікні КОМПАС

Управління зрушенням зображення здійснюється через команду Зрушити

панелі інструментів Вид або через меню Вид → Зрушити. Масштаб зображення при цьому не змінюється.

Якщо на комп'ютері використовується двокнопочні миша, то зрушення можна проводити за допомогою лівої кнопки миші при натиснутих клавішах CTRL + SHIFT. Якщо на комп'ютері використовується трехкнопочная миша, то зрушення можна проводити за допомогою середньої кнопки миші або коліщатка миші.

Зрушувати зображення документа можливо також з використанням стандартних для Windows смуг прокрутки. Вони розташовуються знизу і праворуч графічного вікна. Якщо вони вимкнені, то їх нескладно включити в меню Сервіс → Параметри на вкладці Поточне вікно в розділі Лінійки прокрутки.

У текстових Документах для плавної прокрутки документа можна використовувати коліщатко миші, а для посторінкового прокручування необхідно додатково утримувати клавішу SHIFT або просто натискати клавіші Page Up і Page Down.

Для миттєвого переходу до потрібної сторінки в текстовому документі необхідно на панелі інструментів Поточний стан в поле Поточна сторінка ввести номер сторінки і натиснути клавішу Enter.

Управління порядком накладення об'єктів

Порядок накладення або відтворення об'єктів має велике значення при відображенні і друку документів. За замовчуванням в КОМПАС-ЗD спочатку промальовуються штрихування і заливки, потім допоміжна геометрія і поверх них контури основної геометрії і далі розміри (тобто за замовчуванням розміри будуть видні завжди). Це особливо помітно при роботі з різнокольоровими об'єктами.

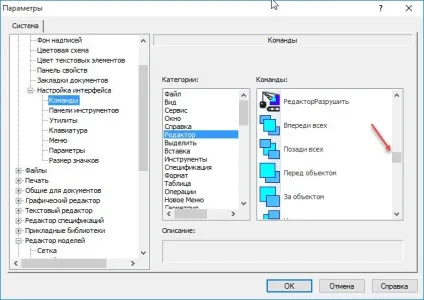

• Команда Попереду всіх - має виділений об'єкт поверх всіх існуючих об'єктів.
• Команда Позаду всіх - має виділений об'єкт за всіма існуючими об'єктами.
• Команда Перед об'єктом - має виділений об'єкт перед зазначеним мишкою об'єктом.
• Команда За об'єктом - має виділений об'єкт за вказаними мишкою об'єктом.
• Команда На рівень вперед - міняє місцями виділений об'єкт і об'єкт, розташований перед ним.
• Команда На рівень назад - міняє місцями виділений об'єкт і об'єкт, розташований за ним.

Зміна порядку накладення об'єктів при вибраному об'єкті можливо також через меню по правій кнопці миші. Ці операції можна проводити відразу над декількома виділеними об'єктами.

Якщо необхідний об'єкт прихований іншим об'єктом і недоступний для прямого вибору мишкою, то слід скористатися перебором об'єктів. Це можна зробити так: натиснути ліву кнопку миші в місці знаходження необхідного об'єкта і включити режим перебору за допомогою натискання клавіш CTRL + T і, натискаючи клавішу Пропуск, підсвітити потрібний об'єкт. Після чого натиснути клавішу Enter для підтвердження вибору. Ці операції доступні через меню правої кнопки миші - команда Перебір об'єктів і при другому натисканні правої кнопки миші команди Наступний об'єкт і Закінчити перебір об'єктів.

У цьому випадку важливо пам'ятати, що всі команди супроводжуються підказками у рядку повідомлень.

Важливо знати, що:

• З накладенням можна працювати тільки з об'єктами, що знаходяться в активних шарах.
• Види, створені пізніше, перекривають образи, створені раніше. І це неможливо змінити.
• Над усіма об'єктами знаходяться формат, технічні вимоги, незазначена шорсткість і специфікація на аркуші.
• Управляти накладенням об'єктів фрагмента, вставленого в креслення, неможливо з креслення. Управляти накладенням об'єктів фрагмента можна тільки у відкритому документі фрагмента.

оновлення зображення

При роботі КОМПАС-ЗD іноді залишає сліди від тимчасової геометрії і виділення на об'єктах документа. Для їх видалення призначена команда Оновити зображення. доступна на панелі інструментів Вид або через меню Вид → Оновити зображення. Ця команда також відновлює видимість об'єктів, постраждалих від видалення або переміщення будь-якого з накладених або пересічних об'єктів.
