Підключення ELM 327 Bluetooth

Розглянемо процес підключення діагностичного сканера на базі мікрочіпа «ELM327» до комп'ютера / ноутбука з операційною системою Windows XP / Vista / 7/8 за допомогою програми ScanMaster-ELM за коштами Bluetooth. Для успішного підключення потрібно:

?? встановити програму (Дотримуючись інструкцій по установці в архіві з програмою) ??

встановити в діагностичний роз'єм сканер-адаптер

?? завести двигун автомобіля

?? переконається, що в комп'ютері / ноутбуці включений Bluetooth

Далі виконуємо наступні етапи:

1. Додаємо новий пристрій Bluetooth. Зазвичай іконка розташована в треї, але якщо її немає, можна так само додати через «Панель управління-Пристрої та принтери-Додавання пристрою».

2. Вибираємо сканер (назва пристрою "OBDII"). тиснемо "Далі"

3. Далі вибираємо пункт "Введіть код освіти пари".

5. Далі чекаємо підтвердження, що пристрій успішно додано, закриваємо вікно.

6. Запускаємо встановлену програму ScanMaster. натискаємо на іконку "Зв'язок" в головному вікні програми

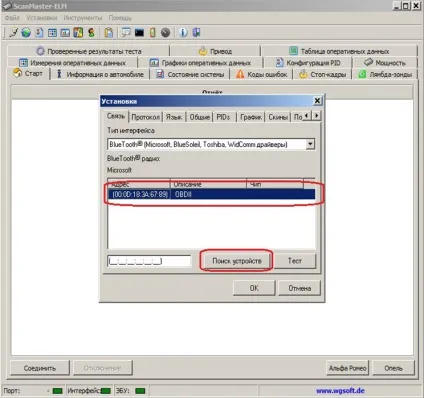

7. Далі вибираємо в випадаючому вікні "Тип ітерфейсом" - Bluetooth. Натискаємо "Пошук пристроїв". чекаємо поки з'явиться наш пристрій, вибираємо його, тиснемо "ОК".

8. Тиснемо кнопку "З'єднати".

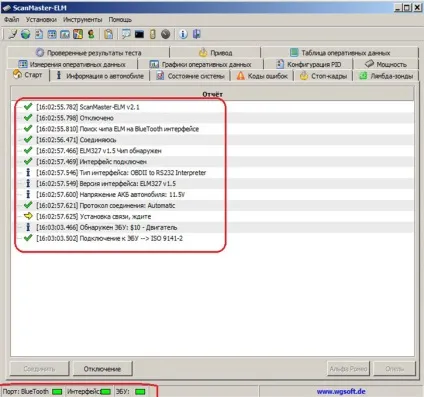

9. У вікні "Звіт" почнеться процес підключення. Якщо все зроблено вірно, протягом деякого часу програма проінформує про успішне підключення і індикатори внизу вікна будуть горіти зеленим кольором - що означає успішне підключення до ЕБУ двигуна.
