На яку глибину опускають насос в свердловину і встановлюють

Щоб бути завжди з водою, при цьому не перевантажуючи викачувати обладнання, важливо встановити насос на оптимальному рівні. Зазвичай цим займаються фахівці, які виготовляють водоносний колодязь. Іноді цим доводиться займатися домовласникам самостійно. Ось тоді і виникає питання про те, на яку глибину опускають насос в свердловину, як визначити без спеціальних приладів і знань оптимальний рівень розташування водяної помпи. Сподіваємося, що інформація, викладена нижче, допоможе розібратися з виниклою проблемою і правильно встановити насосне обладнання в свердловині будь-якого типу.

Що потрібно знати про свердловині?

Якщо зі свердловини певний період не відбирати воду, в порожнині обсадної труби встановиться постійний рівень. Утворився водяний стовп врівноважує тиск в водоносних пластах, яке там стабільно. З цієї причини рівень статичний, тобто постійний

Кожен водоносний колодязь індивідуальний по основним що характеризує його показниками. Мається на увазі не тільки діаметр обсадної труби і загальна глибина (відстань від гирла до дна), але і такі показники:

• статичний водний рівень;
• динамічний водний рівень;
• дебет свердловини (приплив).

Ці дані завжди є в паспорті водоносного споруди, і вони безпосередньо впливають не тільки на глибину занурення свердловинного насоса, але і на вибір його оптимальної потужності і продуктивності. Давайте розберемося, що кожна з цих характеристик означає і як впливає на глибину установки водяної помпи.

Якщо зі свердловини певний період не відбирати воду, в порожнині обсадної труби встановиться постійний рівень. Утворився водяний стовп врівноважує тиск в водоносних пластах, яке там стабільно. З цієї причини рівень статичний, тобто постійний. Він може незначно змінюватися протягом року в залежності від гідрологічної ситуації та інтенсивності забору води з даного водоносного пласта сусідніми свердловинами. Як правило, чим глибше колодязь, тим стабільніше цей свердловинний показник.

Коли відбувається відкачування води, верхній рівень в обсадної трубі непостійний, тому називається динамічним. Нас цікавить мінімальний динамічний рівень, що формується при тривалій безперервній роботі насосного обладнання.

Цей показник залежить від двох чинників:

• продуктивність насоса;
• приплив води в свердловину.

Тобто, динамічний рівень величина непостійна, адже не виключена заміна помпи на іншу, з відмінними характеристиками, дебет колодязя також може зазнавати зміни в процесі замулювання. Але якраз ця характеристика водоносного спорудження цікавить найбільше при виборі правильної глибини занурення водяного насоса. Адже для того, щоб погружная помпа не опинилася сухий в процесі водозабору, потрібно ставити її нижче мінімального динамічного рівня в обсадної трубі хоча б на метр. Це обумовлено особливостями свердловинних насосів, про які дізнаєтеся далі.

Який насос потрібен для свердловини?

Для роботи в умовах свердловинного стовбура однозначно не підходять заглибні вібраційні насоси, і це підтвердить будь-який грамотний фахівець

Для роботи в умовах свердловинного стовбура однозначно не підходять заглибні вібраційні насоси, і це підтвердить будь-який грамотний фахівець. Потрібно тільки обладнання відцентрового типу. Особливість таких пристроїв в тому, що вони не всмоктують воду активно, - вона потрапляє в порожнину насоса під тиском стовпа, що знаходиться вище. Ось чому важливо, щоб над викачують приладом завжди було не менше метра води.

Другою причиною, яка зумовлює необхідність постійного знаходження насоса в водяній товщі, є спосіб його охолодження, яке також відбувається за рахунок води. Таке обладнання «на суху» довго не пропрацює. За відсутності охолоджуючої рідини підшипники, що забезпечують обертання валу двигуна, просто розплавляться.

Щоб насосне обладнання постійно перебувало у воді, слід не тільки його правильно заглибити в її товщу, а й правильно підібрати продуктивність помпи. Важливо, щоб цей показник співвідносився або була меншою дебету свердловини. Іншими словами, потрібно створити умови, щоб при максимальному заборі води вона встигала заповнювати за рахунок припливу.

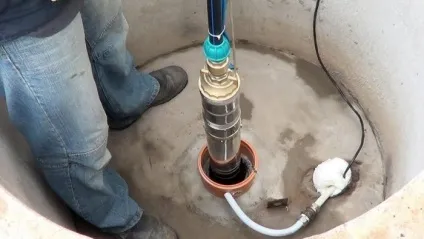

Простий практичний спосіб занурення насоса

Проводиться тестовий запуск викачує пристрою приблизно на годину. Весь цей період потрібно відстежувати натиск вихідної води і її якість (забрудненість твердими домішками). Якщо якість води задовільний і натиск стабільний, значить такий стан обладнання придатне для постійної експлуатації

Варто зауважити, що така методика зручна і в більшості випадків дозволяє без визначення характеристик колодязя вдало помістити обладнання, тобто, на потрібну глибину. Але подібний спосіб працює тільки на неглибоких свердловинах, максимум на тих, де водозабір відбувається з піщаного водоносного пласта. Методика полягає в наступних діях.

• Насос, оснащений трубою ПНД, опускається на тросі до дна колодязя.
• Після зіткнення з твердою основою, обладнання піднімається приблизно на 2 м і тимчасово фіксується в такому положенні.
• Проводиться тестовий запуск викачує пристрою приблизно на годину. Весь цей період потрібно відстежувати натиск вихідної води і її якість (забрудненість твердими домішками). Якщо якість води задовільний і натиск стабільний, значить такий стан обладнання придатне для постійної експлуатації. Коли в воді багато піску або інших ґрунтових частинок, слід підняти пристрій приблизно на півметра і повторити тест. Якщо ж під час випробування натиск різко почав знижуватися, потрібно відразу ж вимкнути насос, заглибити його і повторити пробу.
• Коли оптимальне положення обладнання знайдено, його надійно закріплюють для постійної експлуатації.

Такий спосіб можна застосувати для свердловини, на яку немає документації з характеристиками, або вона загублена. Загальноприйнятою ж методикою визначення оптимального занурення насоса в криницю, якою користуються фахівці, є розташування обладнання по відношенню до динамічного водяному рівню.

Оптимальний спосіб визначення глибини установки насоса

Найбільш точно і правильно встановлюється насосне обладнання виходячи з наявних характеристик свердловини, точніше, беручи до уваги динамічний водний рівень

Найбільш точно і правильно встановлюється насосне обладнання виходячи з наявних характеристик свердловини, точніше, беручи до уваги динамічний водний рівень. Цей показник завжди зазначений в паспорті водоносного споруди. Однак слід звернути увагу на супутні дані. У документі, крім мінімального рівня води під час експлуатації, зазначено, при якій продуктивності насоса він фіксувався. Якщо хочете скористатися даними про динамічному рівні, враховуйте, що більш продуктивне викачувати пристрій при цьому встановлювати не можна. Якщо ж насос вже куплений і він потужніший, ніж треба, потрібно буде його встановлювати глибше розрахункового рівня.

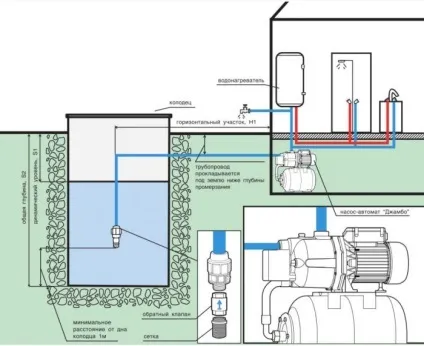

Тепер про те, як визначити глибину установки обладнання в свердловині. Правила занурення насоса говорять про наступне:

• пристрій повинен розміщуватися нижче динамічного рівня не менше 1 метра (більше можна);
• оптимальна установка насоса щодо дна колодязя, - не менше 3 м.

Тобто, викачують воду пристрій, слід розташовувати в обумовленому проміжку. Практично розрахувати, на яку глибину потрібно опускати всмоктувальне обладнання щодо гирла свердловини можна так.

Загальна глибина колодязя (від оголовка до дна), - 21 м. Динамічний рівень (відстань від гирла до водяного дзеркала в момент водозабору), - 14 м. Значить стовп води під час активної експлуатації свердловини становить 21-14 = 7 м. Вище згадувалося , що зверху насоса повинно бути не менше метра води, а наближати до дна менш 3 м не рекомендується. Залишається проміжок 7- (3 + 1) = 4 м, в якому оптимально розташовується обладнання. Тобто, якщо брати конкретний випадок, потрібно опустити викачувати пристрій на тросі, довжиною 15-18 метрів.

Важливо! Якщо свердловина давно не експлуатувалася, показник динамічного рівня міг змінитися, так як можливе зменшення потужності водоносного пласта або замулювання дна колодязя. Також цей показник часто знижується в сезон активного водозабору. Це враховується при виборі глибини установки свердловинного насоса.
