Муфельна піч своїми руками як зробити правильно

Як це не дивно, але є в наш прагматичний час люди, яким цікаво займатися випалюванням аматорської кераміки, ювелірними саморобками або проводити фізичні досліди. Для цього ентузіастам необхідна високотемпературна газова або електрична муфельна піч. Але готова піч в магазині коштує зовсім недешево. Тому може бути виготовлена муфельна піч своїми руками. Тим домашнім майстрам, які самі звикли робити ремонт і монтувати обладнання, виконання цієї роботи своїми руками не виявиться занадто складним.

Принцип роботи муфельній печі

У домашніх умовах може бути виготовлена муфельна піч своїми руками, працює на електриці або на газу. Але монтаж газового обладнання своїми руками прямо заборонено чинним вУкаіни законодавством, тому оптимальний варіант - зробити електричну муфельну піч.

Завантаження цих печей буває:

вертикальна, вона ж Горшкова;
Ковпакова;
горизонтальна, найпростіша.

Наша саморобна муфельна піч буде мати горизонтальну завантаження. Хоча дуже непогана ідея - зробити піч муфельну своїми руками з вертикальним завантаженням, приблизно за таким принципом, як на фото внизу.

Гексагональна робоча камера з канавками під спіраль

Наступне питання - це корпус, який буде мати муфельна піч. Якщо ви недавно робили ремонт в квартирі і міняли побутову техніку, то муфельна піч своїми руками може бути виготовлена зі старого холодильника або газової плити. Якщо вдома немає «запасів» старої побутової техніки, можна дуже дешево купити неробочий агрегат, ремонт якого неможливий (або ремонт коштує стільки, що простіше купити нову річ).

Але можна обійтися і без старих речей, а просто зварити або склепати корпус з листової сталі. Конструкція буде досить важка, тому корпус від побутового холодильника треба зміцнити, особливо його денце. Наприклад, ошпарити сталевим куточком або сталевою трубою прямокутного перерізу. Корпус зсередини облицьовується шаром базальтової вати, щільністю не менше 200 кг / куб.м. Ця вата використовується в якості верхнього шару в утепленні плоских покрівель, тобто матеріал досить жорсткий. Навіть називається мінеральна вата жорстка або базальтова плита. Товщина шару мінеральної вати- 10 або 20 міліметрів. Базальтову вату можна приклеїти зсередини до металевого корпусу на спеціальний клей, який використовується при фасадних роботах, а можна і просто на силікон. В даному випадку можна і на простий силікон, оскільки у нас завдання - просто зафіксувати утеплювач на металі, а потім цей утеплювач буде додатково притиснутий шамотною цеглою.

кладка огнеупора

На будівельному ринку купуємо шамотна цегла. Ця цегла призначений для кладки топок печей і камінів. Даний цегла здатний витримувати тривалий вплив тепла при температурі 1000 градусів і багаторазові цикли охолодження і нагрівання, має високу теплоємність і тепловою інерцією. В якості сполучного найкраще купити спеціальну вогнетривку суху суміш для кладки шамоту.

Підгонка і розмітка

Розкладаємо на рівній підлозі бічні і задню стінки майбутньої камери таким чином, щоб задня стінка виявилася між бічними, як би вийшла «розгортка».
Товщину майбутніх швів імітуємо дротом діаметром 3-5 мм.
Підганяємо цеглини один до одного. При необхідності цеглини підрізаємо на камнерезном верстаті або болгаркою
Потім розмічаємо на стінках трасу майбутньої нагрівальної спіралі.
На цеглинах прорізаємо канавки під спіраль.

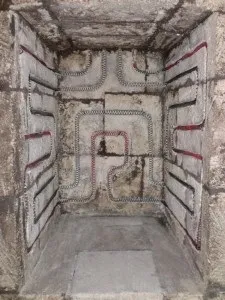

Вид робочої камери зсередини. Верх виконаний у вигляді зводу.

Кладка цегли повинна бути дуже щільна. Товщина швів - не більше 5 міліметрів.

Кладочна суміш розводиться водою відповідно до інструкції заводу-виробника.
Кожна цеглина перед кладкою занурюємо в ємність з водою на 15-30 секунд. для того щоб вода заповнила пори цегли.
Викладаємо денце майбутньої печі.
Потім викладаємо стінки.
Вертикальні шви кладки не повинні збігатися між собою.
Верх викладаємо у вигляді зводу з замковим каменем.

На дверцятах теж треба закріпити шамотна цегла.

Для цього внизу дверки приварюють або закріплюємо на клепки тонкий куточок або квадратну трубу. Куточок буде приймати на себе вагу кладки, тобто буде працювати не тільки розчин.
У розчин кладки додаємо цемент, до 20%.
На металеву поверхню дверки прикріплюємо оцинковану сітку з осередком 20 × 20 міліметрів.
Дверку знімаємо, кладемо горизонтально і на ній укладаємо шамотна цегла.

ущільнення

Для підвищення ефективності роботи печі, потрібно виключити втрати тепла через нещільності дверцята. Герметичність можна збільшити термостійким силіконом.

Для цього ретельно знежирюємо кромки цегли в місцях примикання.
Наносимо розділову засіб на торці стінок камери в місцях примикання. Це може бути навіть солідол.
Наносимо «ковбаску» з термостійкого силікону на дверку.
Закриваємо двері.
Силікон приклеїться на дверку, а на торці стінок камер не приклеїться через розділового кошти. Фактично вийде ущільнювальна силіконова стрічка на дверцятах.
Розділову засіб з торців камери відмиванням, наприклад, спиртом.
Силікон не зможе довгий час витримувати вплив тепла, тому періодично потрібно буде робити ремонт для відновлення герметичності дверцята. Полягає ремонт в тому, що прокладку з силікону виготовляють повторно так само, як описано вище.

Для виключення втрат тепла дуже важливо щільно і надійно замикати дверку робочої камери. У напівкустарних умовах можливе виготовлення гвинтового або клинового замикаючого пристрою.

Гвинтове замикає пристрій

нагрівальна спіраль

Прокладаємо нагрівальну спіраль

Для вироблення тепла, нам знадобиться нагрівальний елемент. Його можна зробити з спіралей нихромовой або фехралевой дроту. Діаметр дроту - 1 міліметр, діаметр спіралі - 6 міліметрів. Можна придбати вже готові спіралі, а можна і зробити їх самостійно. Два електричних контуру спіралей дозволять поступово регулювати теплову потужність печі. Спіралі в канавках закріплюємо дужками з цієї ж дроту, які закладаємо в шов.

Електричну частину коммутіруя таким чином, щоб вийшли три ступені потужності:

Перший ступінь потужності: два контури спіралей включаються послідовно.
Другий ступінь потужності: нижня спіраль підключається окремо. Нижній щабель краще, для того щоб відбувався більш рівномірний прогрів по висоті камери.
Третій ступінь потужності: обидва контуру включаються паралельно.

Важливо! Не вмикайте спіралі до повного висихання розчину для кладки, інакше спіралі згорять і буде потрібно ремонт печі ще до початку її експлуатації. Підключення приладу має бути через автомат. Обов'язково заземлення!

сушка печі

Сушити грубку треба в сухому теплому місці з вентиляцією.

Тривалість процесу сушіння може бути до кількох тижнів.
Не потрібно прагнути швидше висушити грубку шляхом впливу тепла, якщо сушити інтенсивно і примусово, то може потріскатися шамотна глина і буде потрібно ремонт з повторним виконанням кладки.
Перед роботою включите найслабшу щабель, і якщо немає пара, значить, піч просохла.

Отже, ми з вами обговорили як зробити муфельну піч, що працює на електриці, в кустарних умовах. Не забувайте, що обов'язково дотримання правил техніки безпеки виконуючи монтаж і ремонт даного високотемпературного опалювального пристрою.
