Серед домашніх майстрів великою популярністю користується бензопила. Її можна використовувати як універсальний привід щоб зробити мотоблок своїми руками з бензопили. Солідна потужність і невелику вагу добре поєднується з її компактними розмірами. Завдяки цьому бензопилу можна агрегатувати з велосипедом, лебідкою, льдобуром, пилорами і мотоблоком.
Кожен може виготовити своїми руками цікаві саморобні конструкції з бензопили. Для цього знадобиться знання основ креслення і конструювання, оскільки головними умовами нормальної роботи агрегату, є якість збірки і точність всіх розмірів.
Як зробити мотоблок своїми руками з бензопили
Розглянемо варіант конструкції зі створення мотоблока з бензопили. Для невеликих ділянок придбання мотоблоків багато в чому невиправдано. Адже, крім самого мотоблока, необхідно придбати безліч запчастин і додаткових пристосувань. Також вони досить вимогливі до паливно-мастильних матеріалів. Але оскільки мотоблок набагато полегшує працю на присадибній ділянці, щоб вийти з цієї ситуації, можна зробити саморобний мотоблок з бензопили.
Раму виготовляємо у вигляді куба, використовуючи куточки 32х32. Двигун прикріплюється на поперечні куточки верхньої частини каркаса. Трохи нижче, на кронштейнах встановлюється паливний бак. Опори проміжного вала встановлюють на передніх вертикальних стійках. Щоб прикріпити підшипники ходового вала, потрібно опори приєднати до поздовжніх кутиків.
В результаті отримуємо мотоблок, центр ваги якого знаходиться над опорною поверхнею колеса. У передній частині рами, в разі потреби, використовується металевий вантаж. Ручне управління можна виготовити у вигляді перекладини з труб, діаметр яких 30 мм. Відмінним матеріалом для виготовлення коліс, буде прогумований каток.
У саморобному мотоблоки використовуються дві зірочки: ведуча зірочка і на проміжному валі. Залежно від використовуваних агрегатів і умов експлуатації, необхідно підібрати передавальне відношення між проміжним і ходовим валом.

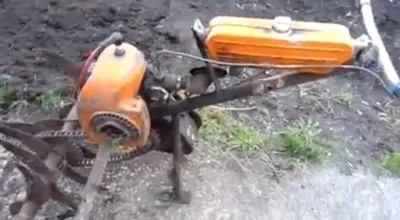

Мотоблок з бензопили дружба своїми руками
Головною метою в створенні мотоблока було використання в основі бензопили «Дружба». При цьому обійтися тільки слюсарними роботами, не вдаючись до токарних. Швидкість мотоблока на першій передачі складе 2,5 км / год, при потужності двигуна в 4 к.с. Цього цілком достатньо для фрезерування грунту, підгортання картоплі і копанні картоплі лапою.
Конструкція мотоблока досить проста. Сталевий комірний фланець РУ-32 насаджується на головний вал, щоб прикрутити зірку «мостового редуктора». Вал «мостового редуктора» узятий від моста УАЗа, діаметр якого 30 мм. Щоб збільшити відстань від моста редуктора до землі, використовується дворядна ланцюг і дві зірки від автомобіля ВАЗ. Зірки типу ГРМ, за рахунок маленького діаметру збільшить відстань на 15 см до землі.
На головний міст встановлюємо корпусний підшипник, з внутрішнім діаметром 30 мм. Коробкою передач і редуктором виступає мотор від мопеда «Карпати». Використовується штатний відцентрове зчеплення. Встановлені ланцюга і зірки були зняті з китайських мопеда «Дельта». Для насадження на фрезу або вісь коліс використовується сталева труба (32).
Після того, як зібрали всі елементи механізму воєдино, можна насолоджуватися його роботою. Великою перевагою саморобного мотоблока є відсутність вимогливості до паливно-мастильних матеріалів. Ще одним плюсом є абсолютна автономність роботи, що дозволить користуватися мотоблоком в будь-якому місці.
Мембранний тип карбюратора і герметична система подачі палива дозволять мотоблока працювати в будь-яких умовах. Подібний саморобний мотоблок з бензопили «Дружба» можна використовувати на присадибній ділянці, площею 15-20 соток.
