призначення вироби

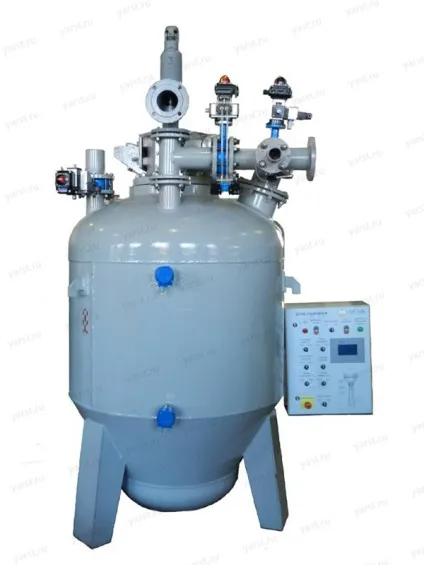

Сучасний пневмокамерний насос Монжус 1200б з заводським індексом НО-324МА використовується при завантаженні-вивантаженні цементу або інших сипучих будівельних матеріалів. Транспорт здійснюється в склади цементу і бетонорастворний установки, тому насос Монжус є обов'язковим елементом в комплектації бетонних заводів і іншого змішувального обладнання. Насоси для цементу спочатку перекачують суміш в силоси, а далі зі складів цемент надходить в бетонозмішувальні блоки. Часто використовують для перекачування з залізничних вагонів «Хоппер».
Пневмокамерний насос має наступні технічні показники:
- Висока продуктивність (40-60 т / год)
- Робочий тиск становить 4-6 кг / см²
- Перекачування може здійснюватися на відстані до 400 м
- Коефіцієнт ваговій концентрації аероматеріальной суміші - не більше до 60 (кг цементу) / (кг повітря)
- Ємність одного насоса становить 1,2 м³
- Витрата стисненого повітря в межах від 5,4 до 27 м / хв
- Середній час випорожнення Монжус - 0,8 хв
Насос Монжус має просту конструкцію, він надійний і безпечний в експлуатації. Працює за допомогою стиснутого повітря, який чинить тиск на перекачується суміш. На відміну від бетонозмішувальних установок, насос Монжус в своїй конструкції не має рухомих деталей, а значить, постійний контакт з сипучими матеріалами виключений, що значно подовжує термін служби Монжус і дозволяє уникнути проблем з корозією, швидким зносом і подальшої поломкою. Для більш надійної і безпечної експлуатації насос оснащений спеціальними запобіжними і запірними пристроями, а також зручною системою автоматики.
Основні технічні дані і характеристики:
** - розрахункові технологічні параметри. Показники вказані для схеми транспортування цементу в так званому "щільному шарі". Параметри пневмотранспортной установки визначаються індивідуальними розрахунками для кожного конкретного випадку з урахуванням від обраної схеми пневмотранспорту, концентрації матеріалу, тиску повітря і траси трубопроводів.
Робота вироби
Насос Монжус працює в умовах пневмотранспортной системи, тобто здійснює подачу сухої суміші зі складів до розчинозмішувальні установці, розташованої на будівельному майданчику. Принцип роботи зображений схематично на малюнку «пневмотранспортного установка періодичної дії». На схемі показані всі вузли Монжус в початковому положенні - з закритими затворами 2, 9 та закритими клапанами 3, К4, К5, К6.
- 3 - завантажувальний клапан
- К4 - клапан продувки
- К5 - напірний клапан
- К6 - клапан скидання повітря
- 2 - дискової затвор
- 9 - магістральний затвор.
Варто відзначити, що насос Монжус працює циклічно. На початковому етапі роботи під час першого завантаження відбувається послідовне відкривання клапана завантаження 3 і дискового затвора 2. Після цього цемент потрапляє в камеру. Завантаження здійснюється за часом.
Процес розвантаження насоса Монжус відбувається в чітко заданій послідовності: робота починається з відкривання затвора 2, потім слід завантажувальний клапан 3, клапан К6, далі відкривається напірний клапан К5. Створюється робочий тиск, і починає працювати манометр електроконтактні 8 і потім відкривається магістральний затвор 9.
Починає відбуватися розвантаження камери. Для цього спрацьовує клапан К4, який відкривається одночасно з закриванням клапана К5, магістрального затвора 9, далі відкривається клапан К6 для скидання повітря. В цей же час здійснюється обдування мембрани манометра 8 і кінцеве відкривання магістрального затвора.
Завантаження в автоматичному режимі
Коли тиск в камері падає до нульової позначки і спрацьовує манометр 8, відбувається завантаження. Цикл завантаження кожен раз повторюється. Він має наступну послідовність: відкривається клапан завантаження, далі йде відкривання дискового затвора.
Всі насоси для перекачки цементу від Ярославського заводу забезпечуються додатковими аксесуарами та запчастинами.
Функції системи автоматичного управління
- інтеграція в САУ
- управління роботою Монжус повністю в автоматичному режимі
- управління запірною арматурою
- контроль роботи виконавчих механізмів
- запобігання виникненню аварійних ситуацій
Ціна 672 600 руб.
