Витяжка вже давно вважається обов'язковою складовою кухонного приміщення. Це механізм, покликаний примусово виводити з робочої зони харчоприготування запахи і пари.

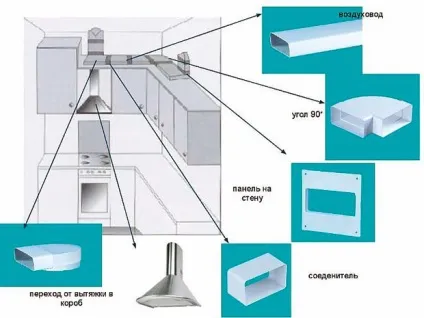

Комплектуючі для підключення пластикового воздуховода.
Маючи такий пристрій, можна істотно знизити запотівання скла на вікні з боку кухонного приміщення, а також позбутися від поширення «ароматів» (особливо неприємних) від готуються і пригорілі страв по всьому будинку. Витяжки мають і ще однієї функціональністю, не менш важливою, яка гідно оцінена багатьма домогосподарками, підсвічування вручений поверхні плити.
Установка кухонної витяжки.
Самостійний монтаж воздуховода з витяжкою дуже навіть можна здійснити в рамках затіяного ремонту на кухні. Робота хоч і здається кілька копіткої, але вона проста. Потрібно розглянути, як усе виглядає насправді.
Коли монтаж витяжки на кухні виробляють якісно і за всіма правилами, то передбачають установку вентиляційного короба, який пролягатиме від витяжки до виведення вентиляції з кухні.
Монтаж витяжного кухонного пристрою без воздуховода
Не всі витяжки потребують підводі воздуховода. Плоскі прилади, що мають відмітний козирок, очищають запахи на кухні через особливі внутрішні фільтри.
Всі інші пристрої потребують підводі воздуховода.
Монтаж плоскої витяжки полягає в прикріпленні підвісу під витяжний пристрій на поверхні стіни і в навішуванні самого приладу.
Повернутися до списку
Монтаж кухонної витяжки та воздуховода для витяжки
Для власноручного проведення всіх робіт буде потрібно:
Схема воздуховода для витяжки.
Приєднання витяжного пристрою всередині будинкової електромережі має на увазі підготовку інструментів або звернення за кваліфікованою допомогою до професіонала-електрику.
Монтаж витяжної конструкції проводиться або на поверхню стіни, або на нижній край кухонної шафи. В обох ситуаціях потрібне забезпечення прокладання воздуховода від корпусу витяжного пристрою до входу в загальнобудинкове систему вентиляції. На кухні багатоквартирних будинків така обов'язково є. При облаштуванні витяжного пристрою в індивідуальному секторі буде потрібно завчасно провести на вулицю повітропровід. Зробити це можливо як крізь зовнішню стінку, так і по міжповерховим перекриттям на горище і покрівлю.
Повернутися до списку
Підготовка короба під повітропровід
Схема короба під повітропровід.
Можна придбати короб м'який (на зразок алюмінієвої гофри) або жорсткий (з пластика). Монтаж пластикових коробів за допомогою сполучних елементів, що дозволяють змінювати напрямок воздуховода і подовжувати його, вважається більш надійним варіантом.
Схема розташування розеток для вбудованої витяжки.
Порада: при наявності єдиного висновку вентиляції на кухні слід передбачити неповне закриття отвори коробом. Що залишився проміжок знадобиться для постачання кухонного простору природною вентиляцією. Його прикривають додаткової гратами. Якщо природну вентиляцію вдасться вирішити інакше, то розмірність короба, в порівнянні з каналом вентиляції, не матиме ніякого значення.
З'єднання між колінами воздуховода повинні бути абсолютно герметичними. Для герметизації воздуховодних отворів використовують акриловий або силіконовий склад. Цей герметик наносять на краю короба, перед тим як вставити відрізок короба в конструкцію.
Порада: перед тим як кріпити воздуховод остаточно, потрібно спробувати зібрати всю конструкцію цілком так, щоб кожен елемент встав на свій «маршрут». Після чого систему необхідно розібрати і сконструювати вже за участю герметика.
Повернутися до списку
Покрокова інструкція: самостійний монтаж воздуховода
Монтаж воздуховода включає в себе наступні етапи:
Приклади установки з вертикальним розташуванням воздуходов.
- Насамперед визначаються з місцем установки і готують його. Витяжку монтують за місцем залежно від обраної моделі. Для цього проводять вимірювання за допомогою рулетки необхідного рівня установки. Наносять розмітку. У тій ситуації, коли поверхні шафи, розміщені над поверхнею, не дають виконати необхідний рівень позначки, їх небагато підпилюють. В основному необхідна висота нижньої частини витяжного пристрою над плитою цілком визначається потужністю встановленого двигуна. В середньому ця величина досягає 50-70 сантиметрів.
- Після того як контроль рівня розміщення пристрою виконаний і проставлені необхідні розмітки, відпилюють боковини шафи на бажану довжину. Для цього згодиться електролобзик, що має пилку для дерева «чистий рез». Використовуючи такий електроінструмент, можна отримати досить високу якість надпила. Якщо такий інструмент не вдається знайти, то його цілком може замінити столярна ножівка.
- Всі роботи ведуть після демонтажу шафи з поверхні стіни і додання предмету кухонних меблів максимальної стійкості. Щоб отримати найбільш якісну поверхню, при роботі ручним інструментом намагаються передбачити кут між робочим полотном інструменту і поверхнею шафи в діапазоні 20-30 °. Інакше на протилежному боці виникнуть відколи, які не забудуть зіпсувати зовнішній вигляд предмета меблювання.
- Наступний крок - формування отвори з великим d для монтажу наскрізного воздуховода з металу. Останній являє собою гофровану трубу або трубу з гладкими стінками. Для цього прикладають в місці планованого розміщення отворів фланець. Він служить шаблоном, за яким розмічають отвори.
- Потім за допомогою дриля з відповідним свердлом (d - не менше 8 мм) по дереву висвердлюють наскрізь отвір всередині позначеної розмітки.
- У отвір вставляють пилку від інструменту і обережно випилюють необхідний елемент відповідно до розмітки.
- Якщо пилка була підібрана відповідна, то вона забезпечує високу ступінь якості різу. Якщо пилки такої не було, то краю до того ж обробляють наждачним папером. Потім підготовлений шафа з отворами встановлюють на колишнє місце.
- Для того щоб забезпечити електроживлення двигуна пристрою і освітлювальної системи, дроти витяжки під'єднують до електроживлення.
- Передостанній крок - прикріплення системи вентиляції до місця розташування. Встановлюють корпус пристрою і виконують розмітку під кріпильні деталі. Далі висвердлюють в зазначених точках отвори, d яких відповідає 2/3 d шурупів. Потім навішують корпус.
- По завершенні монтажу витяжного пристрою до нього під'єднують повітропровід, використовуючи сталеві хомути.
- На закінчення перевіряють систему на працездатність.
Якщо зауваження відсутні, то пристосування цілком готове до процесу експлуатації відповідно до прикладеною інструкцією.
Як бачите, зібрати повітропровід і приєднати його абсолютно нескладно. Головне, правильно виконати всі виміри і не помилитися в розрахунках.
