Монтаж металопластикових труб керівництво кріплення фітингів, інструменти
Монтаж трубопроводу з металопластикових труб під силу навіть людині, яка не є фахівцем в цій справі. Для з'єднання в систему використовуються:
- різьбові (компресійні) фітинги для металопластикових труб;
- пресфітінгі.
Для приєднання до стояка потрібно фітінг-перехідник. Для розгалуження і при різних діаметрах труб теж необхідні фітинги іншого типу.
Перед придбанням всього матеріалу необхідно скласти план. Якщо трубопровід монтується в квартирі, то слід врахувати, що загальний стояк напевно зроблений з металевої труби, тому буде потрібен перехідник. Щоб його встановити, доведеться нарізати різьблення і вмонтувати різьбовій фітінг. Найчастіше саме на вході встановлюється так само лічильник, фільтр і кран для аварійного відключення.
Наступний крок - визначитися, яку схему підключення використовувати - послідовну або колекторну. При послідовному підключенні всі споживачі приєднуються послідовно. Коллекторное підключення передбачає індивідуальний підхід для кожного споживача.
Щоб правильно розрахувати кількість матеріалу, найкраще прямо на стіні намалювати все лінії, за якими буде відбуватися монтаж металопластикових труб. Саме по цих лініях і слід робити виміри для визначення кількості вихідних матеріалів. Щоб заощадити на фітингах, доречно згадати про те, що металопластик можна згинати за допомогою трубогиба. Але необхідна спеціальна пружина, яка не дозволяє трубі на місці згину пережимає.
Інструмент для монтажу:
- ножиці, ножівка по дереву або труборіз;
- калибратор (виправити деформації після різання);
- трубогиб;
- еспандер;
- прес - кліщі;
- рулетка або вимірювальна стрічка;
- гайкові ключі;
- ніж.
Технологія монтажу металопластикових труб за допомогою різьбових фітингів
Перший крок - визначити, в яких місцях будуть розташовані саме ці сполуки, враховуючи, що вони не підходять для тих ділянок трубопроводу, які в наслідку доведеться заховати під обробку, наприклад, тепла підлога.
Монтаж починається з замірів і відрізання шматків потрібного розміру. Зазвичай при відрізанні край труби деформується. Необхідно вирівняти його калибратором і зачистити задирки та інші шорсткості.
Мотажу металопластикових труб
Установка різьбових фітингів покроково:
- зняти з фітинга гайку та обтискний кільце;
- одягнути їх на трубу;
- надіти її на штуцер і вирівняти;
- повернути на місце обтискне кільце;
- закрутити гайку (спочатку рукою, потім гайковим ключем).
Правила монтажу металопластику свідчать, що гайка закручується до тих пір, поки з'являється потріскування. Не слід дуже старатися! Якщо гайку перетягнути, то різьблення зірветься, і фітінг прийде в непридатність.
Недоліки різьбових фітингів:
- велика кількість деталей (якщо порівнювати з прес-фітингами);
- монтаж вимагає значних витрат часу;
- при недостатньому затягуванні гайки утворюється текти;
- вимагає контролю і обслуговування під час експлуатації, так як гайки слабшають з часом.
Керівництво по монтажу за допомогою прес-фітингів
Інший варіант монтажу має на увазі, що використовуються прес - фітинги для з'єднання металопластикових труб і прес - машини або прес - кліщі. Головні складові і одного, і іншого інструменту - кліщі і контур. Обтиск проводиться саме за допомогою контуру. У прес - машині це робиться за рахунок електроенергії, в прес - кліщах - за рахунок фізичного зусилля людини. При придбанні прес - кліщів слід враховувати, що контур обов'язково повинен відповідати формі фитинга.
Перевага застосування пресового інструменту:
- пресування займає дуже мало часу;
- довжина обжатого фитинга постійна, тому трубопровід можна спочатку зібрати, потім встановити;
- з'єднання більш надійне, ніж при використанні різьбових;
- можливий монтаж ділянок трубопроводу, які потім будуть вмонтовані в стіни або підлогу.
- Прес - інструмент вигідно використовувати на великих будівельних об'єктах, так як він дозволяє заощадити 20% часу і знизити вартість проекту на 10%. Так само немає необхідності робити люки в місцях з'єднань для перевірки.
Як монтувати металопластикові труби за допомогою прес - інструмента:
- виміряти і порізати трубу;
- обробити краї калибратором;
- надіти на край обжимную муфту;
- вставити в штуцер і обжати муфту, використовуючи прес для монтажу металопластикових труб.

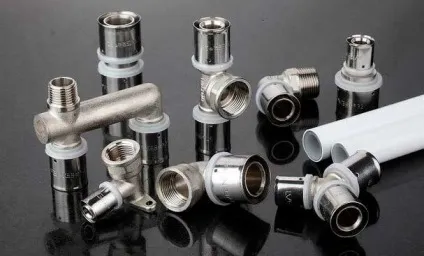

Різні форми фітингів дозволяють змонтувати трубопровід будь-якої конфігурації.
Кріплення кліпсами різних діаметрів
Встановити систему металопластикових труб досить просто - вони фіксуються за допомогою кліпс, еталонних відповідно до діаметра застосованого. Кліпси можуть бути і одинарні, і подвійні. Між ними слід дотримуватися відстань не більше метра. На вигинах труба фіксується перед поворотом.Крепятся кліпси за допомогою шурупів.
З усього вищесказаного стає зрозуміло, як правильно монтувати металопластикові труби. Залишилися тільки два невеликих ради:
- при установці металопластику температура середовища не повинна бути нижче + 10С;
- не слід забувати про те, що перед початком роботи необхідно перекрити воду.
