Монтаж електропроводки на лотках і в коробах

Наведені вище способи прокладки проводів в виробничих приміщеннях застосовують при невеликій їх кількості. При збільшенні числа проводів прокласти їх за елементами будівель і в трубах стає практично неможливим. У таких випадках проводи та кабелі прокладають на лотках і в коробах. Крім виробничих приміщень прокладку в декоративних коробах (кабель-каналах) і плінтусах використовують також і в адміністративно-побутових приміщеннях.

Малюнок. Електротехнічні конструкції: а - короба; б - лотки; в - плінтус.

Короба є профілі прямокутної форми з листової сталі зі знімними кришками. Сталеві короба застосовуються в приміщеннях і зовнішніх установках замість сталевих труб для електропроводок живлять і групових освітлювальних і силових мереж. Відкрита прокладка сталевих коробів допускається в сухих, вологих, жарких і пожежонебезпечних приміщеннях, в яких прокладка в сталевих трубах не обов'язкова. Забороняється прокладка електропроводок в коробах в сирих, особливо сирих, з хімічно активним середовищем і вибухонебезпечних приміщеннях.

Лотки випускаються суцільними, сходового типу і перфоровані.

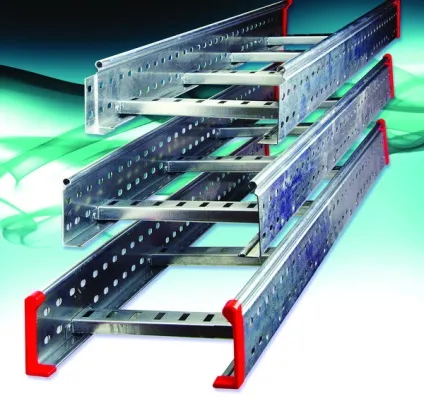

Малюнок. Лотки: а - сходового типу; б - перфоровані; в - суцільні

Короба і лотки поставляють комплектно з усіма елементами, необхідними для проектованих трас, зазначених в замовленої специфікації: кутові елементи для переходу верх і вниз, кутові горизонтальні елементи, тройникові, хрестоподібні та ін.

Перевагою даного типу проводки є:

економічність даного способу монтажу;
монтажні роботи проводяться простіше і швидше;
в порівнянні з прихованою проводкою і проводкою в трубах зручніше проводити огляди і ремонтні роботи.

Недолік електропроводки в коробах в порівнянні з лотками - зниження струмового навантаження кабелів, внаслідок погіршення умов охолодження.

Монтаж електропроводок у лотках або коробах проводиться в наступній послідовності:

Установка опорних конструкцій, у вигляді стійок, кронштейнів або підвісів.
Закріплення на опорних конструкціях літаків і коробів. Виконують з'єднання елементів лотків і коробів між собою болтами, це забезпечує безперервність ланцюга заземлення.
Проводять розкочування кабелів і проводів за допомогою лебідки або вручну (при довжині кабелю до 50 м), із застосуванням розкочувальних роликів.
Вручну укладають проводи та кабелі з розкочувальних роликів на кабельні лотки і короба.
Виконують з'єднання проводів і кабелів і їх кріплення, для чого в деяких літаках і коробах є планки або перфоровані отвори.

На лотках дозволяється проводити прокладку неброньованих силових кабелів напругою до 1 кВ і перерізом не більше 16 мм 2. Допускається прокладати проводи та кабелі впритул один до іншого пучками різної форми (наприклад, круглої, прямокутної). Провід й кабелі кожного пучка обов'язково скріплюються між собою.

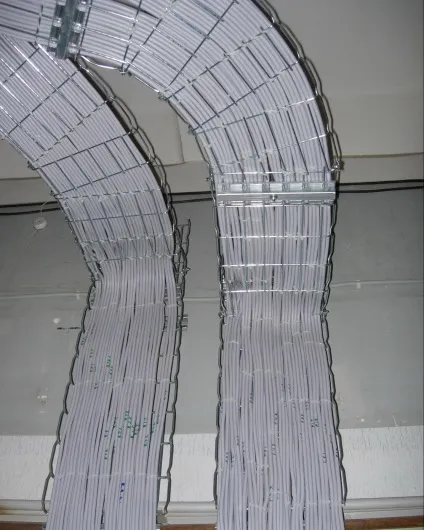

Малюнок. Електропроводка на лотках.

У коробах проводи та кабелі прокладають багатошарово впорядкованим і довільним (розсипом) взаємним розташуванням. Сума перетинів проводів і кабелів, розрахованих на їхню зовнішнім діаметрами, включаючи ізоляцію і зовнішні оболонки, не повинна перевищувати: для глухих коробів 35% перетину короба в світлі; для коробів з їх відкриває кришками 40%. Короба повинні прокладатися так, щоб в них не могла накопичуватися волога, в тому числі від конденсації пари, що містяться в повітрі.

Малюнок. Електропроводка в декоративному коробі.

У сухих незапорошена приміщеннях, в яких відсутні пари і гази, що негативно впливають на ізоляцію і оболонку проводів і кабелів, допускається з'єднання коробів без ущільнення.

У приміщеннях, які містять пари або гази, що негативно впливають на ізоляцію або оболонки проводів і кабелів, в зовнішніх установках і в місцях, де можливе попадання в короби масла, води або емульсії, а так само в запорошених приміщеннях, з'єднання коробів між собою, а також з корпусами електроустаткування і т. п. має бути виконане з ущільненням. Короба в цих випадках повинні бути із суцільними стінками і з ущільненими суцільними кришками або глухими.

У пучки кабелі та проводи скріплюють хомутами, на горизонтальних ділянках на відстані не більше 4-5 м, а на вертикальних не більше 1 м. При горизонтальній установці лотків і коробів кріплення до них проводів і кабелів на прямих ділянках не потрібно, при вертикальній же установці - проводи та кабелі закріплюються на відстані, що не перевищує 1 м, а в місцях повороту траси або відгалуження - 0,5 м до і після повороту або відгалуження.
