Монтаж дерев’яних балок перекриття

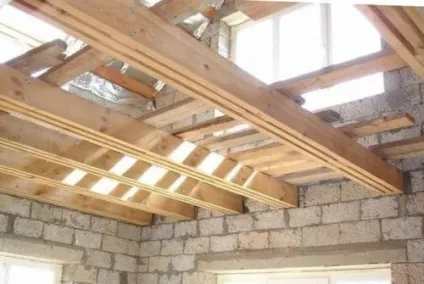

Монтаж дерев'яних балок перекриття використовується при будівництві малоповерхових конструкцій з дерева або цегли. Це обумовлено тим, що вони мають високу міцність, легко обробляються і монтуються, а також екологічні.

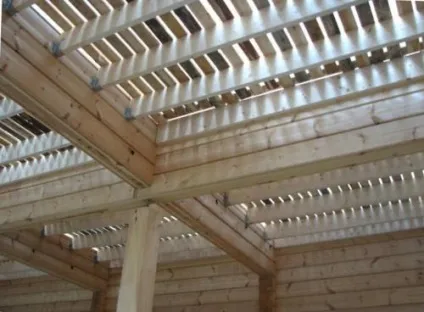

Види дерев'яних перекриттів
Існує кілька видів дерев'яних перекриттів за їх основним призначенням:
- Цокольні. Призначені для настилу підлог на першому поверсі і поділу нежитлового підвального приміщення від житлових кімнат. Тому основна вимога, яка до них пред'являється - це забезпечення якісної тепло- і звукоізоляції.
- Міжповерхові. Використовуються для поділу житлових приміщень між поверхами в котеджах і будинках. Тому вимоги до теплоізоляції мінімальні, а ось до звукоізоляції, навпаки, підвищені, так як всередині будівлі здатні поширюватися звукові хвилі не тільки по повітрю, а й по цілісного матеріалу.
- Горищні. Виконують практично ті ж функції, що і цокольні. Однак через перебування холодного приміщення над теплим, додатково потрібно приділяти увагу установці пароізоляції, щоб уникнути утворення в перекриттях конденсату.
вибір балок
Вибір балок для перекриттів заснований на їх основне призначення та максимальних передбачуваних навантажень. Найбільш поширеними вважаються балки з дерев'яного бруса прямокутного перерізу з висотою від 120 до 240 мм і товщиною від 50 до 160 мм. Відстань між ними при укладанні зазвичай становить від півметра до метра. При виконанні ізоляції простору між балками контакт матеріалів забезпечується найбільш щільно без додаткових дій, на відміну від колод.
Брусу перекриття найбільш вигідні з точки зору витримки перпендикулярних навантажень і поперечних зрушень. Якщо є можливість самостійно заготовляти ліс, то на його обробку буде потрібно мінімум зусиль. Основна проблема полягає в процесі природного висушування, щоб запобігти розтріскування або викривлення, протягом одного року. Для монтажу підійдуть такі балки, які мають ідеальну геометрію, відсутня сучковатость і області поразки шкідниками.
У каркасних будинках допускається виконувати перекриття з дощок з товщиною не менше 25 мм. Це обумовлено тим, що більш масивні балки здатні викликати підвищені навантаження на підставу і стіни. Також дошки використовують з метою максимального здешевлення конструкції, але не за рахунок зниження планки міцності будівлі нижче допустимого рівня.
Вибір балок з листяних порід вкрай не рекомендується, так як вони не завжди здатні витримувати навантаження, що вигинали. Фахівці рекомендують хвойні породи, якісно очищені і оброблені антисептиками.
Розрахунок дерев'яного перекриття
Монтаж дерев'яних перекриттів виконується балками з співвідношенням сторін 7: 5. Розміри підбираються залежно від їх довжини і передбачуваних навантажень. Мінімально допустимий прогин повинен становити до 1/300 на всю довжину. Іноді з метою зниження прогину допускається застосування будівельного підйому, коли проводиться монтаж зігнутої балки або зрощування двох балок під певним кутом. Товщина підбирається такий, щоб вона становила понад 1/24 від довжини. При цьому можна зрощувати дошки однієї породи деревини до розрахункових розмірів перетину з кріпленням на саморізи через кожні 20 см з їх розташуванням в шаховому порядку.
Довжина балок повинна бути більше відстані між стінами мінімум на 30 см, щоб з кожного боку вона входила в стіну по 15 см. Дані для вибору параметрів балки наведені в таблиці 1.

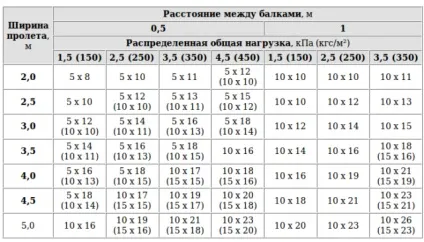

Таблиця 1. Розподіл навантаження між балками залежно від відстані між ними і ширини прольотів.
установка перекриттів

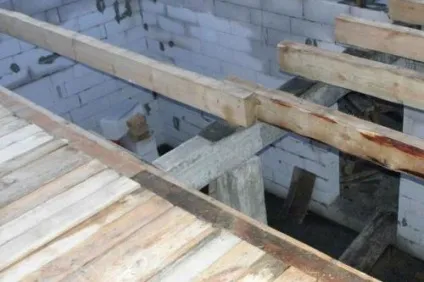

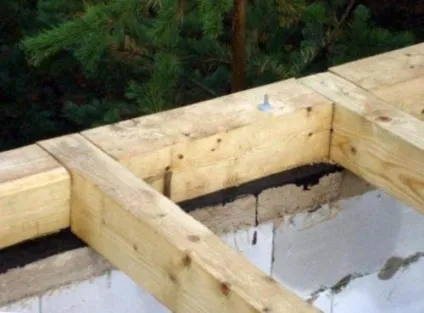

Монтаж балок перекриття виконується по розмічених маячкам для дотримання паралельності і інтервалу. На початковому етапі проводиться установка крайніх балок. Для цього їх випилюють потрібної довжини з виконанням скосів в торцях під кутом 60º, ретельно обробляють антисептиком, а потім обвёртивают в толь внахлест довжиною 15 см і піддають термічній нагрівання. Така обробка дозволяє максимально довго зберегти цілісність деревини і запобігти її псування, особливо при контактуванні з штучними матеріалами або металом. У деяких випадках допускається обробляти тільки кінці, які будуть входити в стіну для дотримання естетичності і декоративності стель.
Правильність положення балок визначають за допомогою схилу і рівня. Перекоси при цьому допускати вкрай не рекомендується, оскільки навантаження буде розподілятися нерівномірно і знизиться розрахунковий термін їх експлуатації.

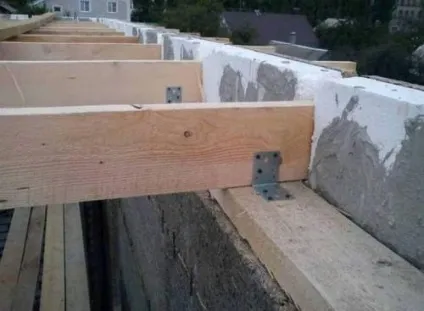

Проміжні балки встановлюють по спеціально виготовленому шаблоном, а положення контролюють за допомогою довгої рейки. При необхідності під них встановлюють обрізки дощок для забезпечення центрування і надійної фіксації. Вкорочувати балки під розміри отворів в стіні заборонено, а також стёсивать кінці або підкладати тріски. Торцеві частини балок завжди залишають відкритими. Якщо товщини стін не вистачає, то кінці балок закладають цементним розчином.
Пристрій перекриття по дерев'яних балках залежить від його типу та необхідності установки ізоляційних шарів. Для виконання монтажу гідро-, паро- та теплоізоляції необхідно виконати обшивку балок плитами ДСП товщиною 10-15 мм. При цьому їх потрібно розташовувати щодо несучих частин перекриття так, щоб стикувальні шви припадали на балки. Потім в утворені ніші укладають шар пароізоляції з нахлестом 15 см і проклеюванням скотчем. Поверх нього настилають теплоізоляцію, в якості якої зазвичай вибирають мінеральну або кам'яну вату. Укладання повинна бути максимально щільної без мінімальних зазорів. Зверху укладають гідроізоляційний шар і виробляють обшивку дошками з товщиною не менше 25-30 мм.
Кількість шарів визначається з призначення перекриття і в кожному конкретному випадку від установки того або іншого шару можна відмовитися. Але зайва економія в разі недотримання правил експлуатації потрібно бути готовим до псування деревини та необхідності ремонту перекриттів.
висновок
Укладання дерев'яних балок перекриття є одним з основних етапів при будівництві каркасних і цегляних малоповерхових будівель. Тому необхідно відповідально ставиться до розрахунків необхідної несучої здатності і підбору будматеріалів. Від дотримання технології монтажу багато в чому залежить термін експлуатації будівлі.
