Характеристики та застосування ковальського механічного молота

Сучасні ковальські роботи максимально механізовані й автоматизовані. У наш час практично неможливо собі уявити виготовлення виробів і заготовок з металу без застосування сучасного ковальського устаткування.

Конструктивно механічний молот для кузні виконаний у вигляді машини ударного типу, що використовує кінетичну енергію падаючого молота. Верстат може застосовуватися для виконання наступних операцій:

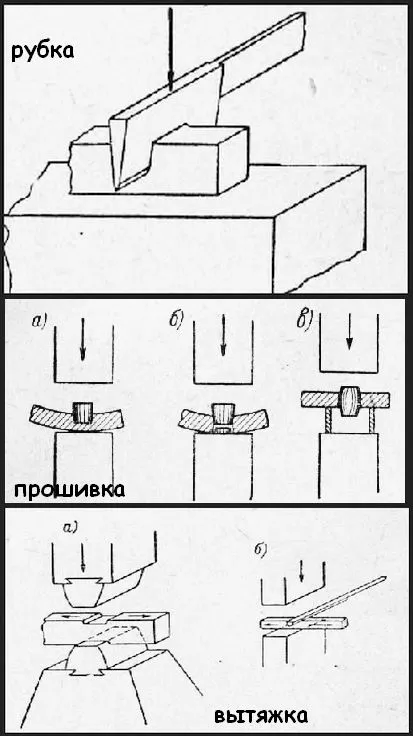

- витяжка. Являє собою збільшення довжини поковки за рахунок зменшення її поперечного перерізу;
- осадка - це операція, зворотна витяжці: поперечний переріз заготовки збільшується, а її довжина зменшується;
- гнучка. Для її здійснення, в більшості випадків, виробляють місцевий нагрів заготовки;
- пробивання або прошивання отворів. Виконується за допомогою прошивні (різновид пробійника);
- рубка. Цю операцію виконують сокирами.

Конструкція і принцип дії ковальського механічного молота

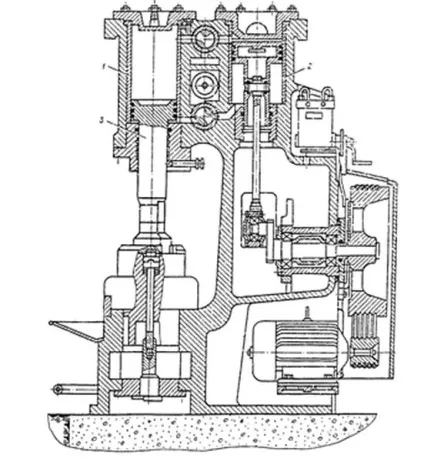

Конструкцію ковальського механічного молота розглянемо на прикладі кувального молота МА4129А.

Перелік складових частин кувального молота МА4129А:

1. станина;
2. привід;
3. управління;
4. огорожу;
5. маслопровід;
6. електрооборудова ня.

Розглянемо принцип дії.

Енергоносієм (робочим тілом) машини служить стиснене повітря, який виробляється в компресорному циліндрі.

Кривошипно-шатун ний механізмом, який отримує рух від електродвигуна через клиноременную передачу, повідомляє зворотно-поступ ательное рух поршня компресора.

Компресорний і робочий циліндри молота з'єднані один з одним каналами. Взаємозв'язок циліндрів і контакт з атмосферою здійснюється за допомогою кранів. Управління цими регуляторами здійснюється педаллю або рукояткою управління.

Стиснене повітря, потрапляючи через канали в робочий циліндр «в», надає руху бабу «а», яка завдає ударів по заготівлі.

Типи ковальських механічних молотів

Для забезпечення роботи молота як робочий інструмент застосовуються бойки вирізні і штампи. Принцип такої машини, як ковальський молот пристрій якого було описано вище, наступний - до баби кріпиться верхня частина штампа або ударного бойка, а до шабота - відповідно нижні частини. Заготівля майбутнього виробу розміщується в нижній частині штампа або бойка. Формоутворювальний процес відбувається при механічному ударі рухомий верхній частині молота по заготівлі. Всю кінетичну енергію приймає на себе підставу молота, тому так важливо при установці ковальського молота залити міцний фундамент.

Все ковальсько-штампувальні молоти підрозділяються на основні типи пристрою:

1. молоти ковальські пневматичні
2. пароповітряні молоти
3. гідравлічні молоти
4. газові молоти, що володіють підвищеною швидкістю кування штампів і заготовок
5. бензинові молоти, які працюють на парах сумішей бензину або газу з повітрям (принцип двигуна внутрішнього згоряння)
6. вибухові ковальські молоти
7. приводні молоти механічні
8. рессорно-пружина ті молоти. У них пружна ресора виконує дві функції:
-перетворює обертальний руху електродвигуна в прямолінійне повернення но-поступально е падаючих частин;
-є накопичувачем потенційної пружної енергії, яка прискорює їх рух вниз;
9. молоти електромагнітні.

Основні технічні параметри ковальських механічних молотів

В документації на ковальські механічні молоти приводяться наступні основні параметри:

-енергія удару;
-номінальна маса падаючих частин;
-частота ударів в хвилину;
-розміри дзеркала бойків;
-габаритні розміри молота;
-параметри електромережі;
-потужність електродвигуна;
-гарантійний термін експлуатації;
-маса молота.
