Модельний комплект

Глава III.

Технологічне оснащення, інструмент, підйомно-транспортні засоби

Виготовлення разових піщано-глинистих, піщано-смоляних і інших ливарних форм виробляють із застосуванням різноманітних пристроїв та інструменту.

Модельним комплектом називають частину ливарного оснащення, що представляє сукупність технологічних пристосувань, необхідних для отримання у формі робочої порожнини. Комплект складається з наступних основних елементів: моделей виливки, моделей елементів ливникової системи, модельних плит, стрижневих ящиків. В окремих випадках в модельний комплект входять формувальні шаблони, скребкові шаблони, кондуктори для зачистки стрижнів, контрольні шаблони - пристосування для контролю розмірів робочої порожнини форм і розмірів стрижнів.

Класифікація моделей. Модель виливка служить для освіти відбитка в ливарній формі. Ця робоча порожнину після заливки і затвердіння металу оформляє виливок. Моделі класифікують за родом матеріалу, способу формування, точності виготовлення, міцності, розмірами, складності виготовлення, виду сплаву виливки.

Для ручного формування застосовують дерев'яні, пластмасові та гіпсові моделі. Найбільш широко поширеним матеріалом для моделей є дерево, в даний час застосовують і пінополістирол.

Спосіб формування ливарної форми також впливає на конструкцію моделі. У промисловості використовують три способи формування: ручний, машинний, автоматизований. Моделі, призначені для ручного формування, не застосовують для машинної і автоматизованої. При ручному формуванні застосовують нероз'ємні і роз'ємні моделі, моделі з від'ємними частинами, скелетні, шаблони і ін.

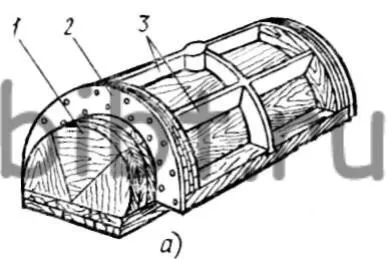

Мал. 17. Дерев'яні моделі (а, б, в), виготовлені за I, II, III класів міцності для ручного формування:

1 - дерев'яна модель, - армована металева пластина, -металеві ребра, - бобишка, - знак

По міцності дерев'яні модельні комплекти (рис. 17) поділяють на три класи.

За I класу міцності виконують моделі і стрижневі ящики, призначені для тривалого використання при ручної та машинної формуванню, а також для виготовлення одиничних особливо складних виливків. Модель виконують з деревини I і II сорту - вільхи, сосни, бука та інших порід, окремі частини моделей-з березової і букової фанери. Частини моделей міцно з'єднують цвяхами, шурупами, болтами, нагелями, а також склеюванням. Відокремлені і виступаючі швидко зношуються частини виготовляють з твердих порід деревини, деревного шаруватого пластику ДСП-8 або з металу і пластмаси. Шаблони, призначені для заточування форм і стрижнів, особливо швидко зношуються, тому робочі кромки їх армують, т. Е. Окантовують пластинами з листової сталі товщиною 2-5 мм. Поверхня моделі повинна бути гладкою, після грунтовки і шпаклівки її двічі фарбують модельним лаком. Підйоми для видалення моделі з форми встановлюють врівень з поверхнею моделі і зміцнюють шурупами. Підстави моделей скріплюють болтами.

Моделі II класу міцності виготовляють з тих же порід дерева. Деревина, як і у моделей I класу, повинна вживатися з переклеювання шарів для зменшення викривлення. Нерухомі з'єднання склеюють, додатково зміцнюючи їх шурупами, цвяхами, нагелями. Модель практично повністю виконують з Деревини, іноді її армують. Відокремлені частини моделі роблять з твердої деревини. Жолобники виконують з деревини, замазки або пластмаси. Поверхня моделі обробляють і фарбують модельним лаком.

За III класу міцності виконують моделі для одиничного використання при ручному формуванні, коли необхідно виготовити 1-5 форм. У цьому випадку застосовують деревину будь-якої породи. Частини моделі з'єднують клеєм або цвяхами. Відокремлені частини кріплять шпильками і шпильками. Моделі фарбують лаком один раз.

За розмірами розрізняють дрібні моделі з габаритними розмірами до 500 мм, середні - від 501 до 1500, великі - від 1501 до 5000 і великі від 5001 мм і більше.

За складністю конструкції модельні комплекти ділять на прості, середні і складні. Прості моделі - це моделі нероз'ємні або моделі з роз'ємом по площині. Вони не мають окремих частин і стрижневих знаків. Прикладом можуть служити моделі для плити, фланця, втулки.

Моделі простої конфігурації, моделі середнього і великого розмірів в комплекті зі стрижневими ящиками відносять до модельних комплектів середньої складності (шестерні з литими зубами, вихлопної патрубок двигуна).

До складних відносять моделі блоку циліндра двигуна внутрішнього згоряння, станини металорізальних верстатів і ін.

Конструктивно моделі ділять на нероз'ємні, роз'ємні і спеціальні. Нероз'ємні моделі після формування цілком витягають з форми; такі моделі утворюють в ній практично повний відбиток зовнішнього контуру моделі. Приклади нероз'ємних моделей наведені на рис. 18. Нероз'ємні моделі можуть мати відокремлені частини.

Мал. 18. Нероз'ємні моделі для ручного формування. а - модель опорної плити, б-модель втулки, в- модель рукоятки; 1 знак, 2 від'ємна частина

Роз'ємні моделі складаються завжди з двох або більше частин (рис. 19). Вони розділені на частини по площині роз'єму (МФ), або рідше по складній поверхні.

Мал. 19. Роз'ємні моделі для ручного формування:

а - модель деталі «важіль», б - модель деталі «опора» з від'ємними частинами; 1 - шипи, 2 - відокремлені частини моделі

До спеціальних моделей відносять формувальні шаблони, скелетні моделі. Шаблони застосовують при виготовленні одиничних виливків. Основна перевага шаблонів - їхня низька вартість в порівнянні з вартістю моделей.

Скелетні моделі застосовують при одиничному виробництві великих за розміром і складних по конфігурації виливків. Вартість скелетної моделі нижче, ніж вартість моделі з суцільною поверхнею, але витрати на формування такої моделі значні, так як її повинні виконувати формувальники високої кваліфікації. Процес формовки по скелетних моделям тривалий і трудомісткий.
